Как организовать автономное электроснабжение в квартире или доме?
- Виды систем автономного электроснабжения
- Как рассчитать необходимую мощность системы
- Какую систему выбрать - сравнение вариантов
- Установка и подключение системы
- Обслуживание системы автономного электроснабжения
- Типичные неисправности и как их устранить
Отключения электроэнергии в Украине стали частью быта - и вопрос не в том, будет ли свет, а в том, сколько часов в день его не будет. Чтобы не зависеть от графика отключений, есть несколько реальных решений: генераторы, источники бесперебойного питания и возобновляемая энергетика. В этой статье разберём каждый вариант - с конкретными цифрами, сравнениями и рекомендациями для квартиры и частного дома.
Виды систем автономного электроснабжения
Генераторы - бензиновые, дизельные, газовые
Генератор - это наиболее мощный и универсальный вариант резервного питания. Двигатель внутреннего сгорания вращает альтернатор, который вырабатывает переменный ток 220 В или 380 В. Выбор типа генератора зависит от потребностей, условий установки и доступности топлива.
Бензиновые генераторы - наиболее доступные по цене и лёгкие по весу. Модель на 3 кВт весит 35–45 кг и стоит от 15 000 грн. Расход бензина - 1–1,5 л/ч при нагрузке 50–75%. Уровень шума - 65–75 дБ, что сопоставимо с работающим пылесосом. Моторесурс - 1 500–2 000 ч, после чего требуется капитальный ремонт или замена. Подходят для временного или нечастого использования - несколько часов в день.
Дизельные генераторы экономичнее: расход солярки на 30–40% меньше, чем бензина у моделей аналогичной мощности. Моторесурс - 5 000–10 000 ч, то есть в 3–5 раз больше. Стартовая цена дизельной станции 5 кВт - от 50 000 грн. Минусы: тяжелее (80–150 кг для 5–8 кВт), дороже в обслуживании и требуют регулярного прогрева при длительном простое. Оптимальный выбор для частного дома при ежедневном использовании по 4–8 часов.
Газовые генераторы работают на природном газе или пропан-бутане из баллонов. Они тише дизельных (55–65 дБ), не требуют запаса жидкого топлива и имеют ресурс 6 000–8 000 ч. Мощность большинства бытовых моделей - до 10–15 кВт. При подключении к магистральному газу - это наиболее удобный вариант для постоянного резервного питания дома. Стоимость модели на 7 кВт - от 100 000–120 000 грн. Есть гибридные модели, способные работать как на газе, так и на бензине - удобно при перебоях с газом.
Источники бесперебойного питания (ИБП)

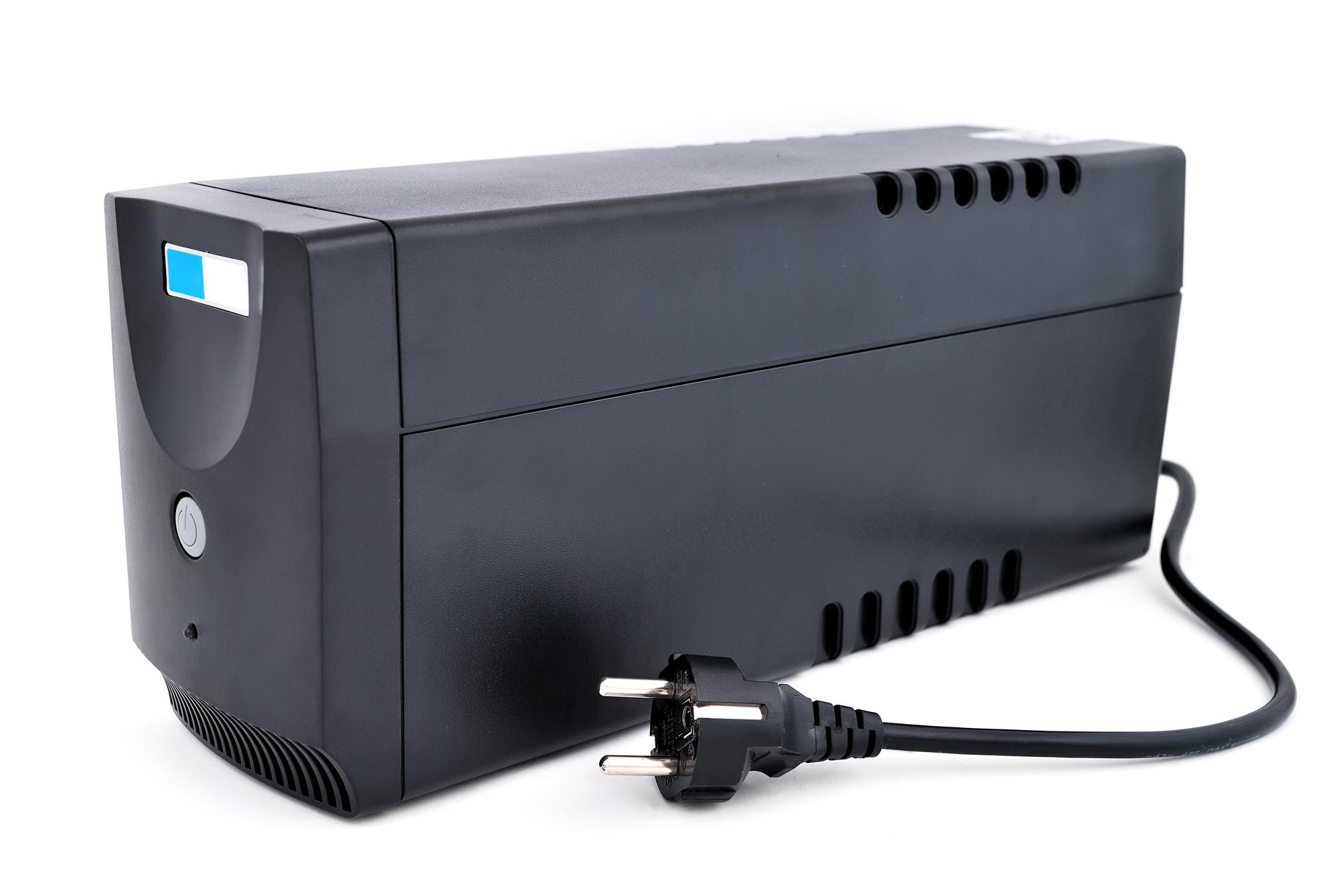

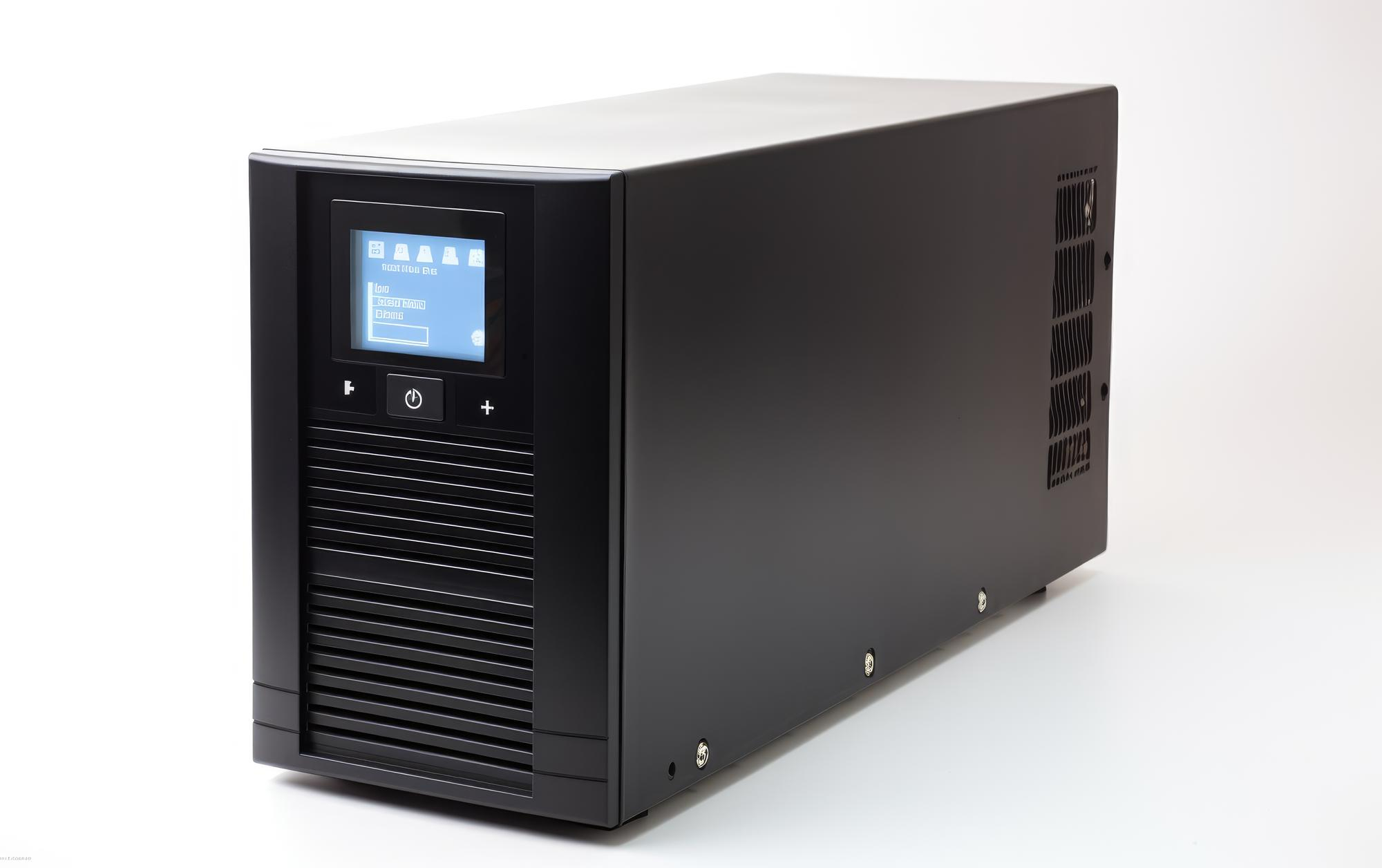

ИБП (или UPS - uninterruptible power supply) - это комбинация инвертора и аккумуляторных батарей. В штатном режиме устройство заряжает АКБ от сети и при этом защищает подключённую технику от скачков напряжения. При исчезновении напряжения инвертор мгновенно, без паузы, переключается на питание от батарей - в пределах 10–20 мс, что незаметно для большинства электроприборов.
Критически важная характеристика ИБП - форма выходного напряжения. Дешёвые модели выдают ступенчатую или аппроксимированную синусоиду, которая подходит лишь для простых нагрузок - ламп накаливания и нагревательных элементов. Для холодильника, циркуляционного насоса, котловой автоматики и любой чувствительной электроники нужна чистая синусоида. Аппроксимированная синусоида искажает работу двигателей и может вывести технику из строя за несколько месяцев.
Мощность инверторной части ИБП для квартиры - обычно 600–3 000 Вт. Время автономной работы зависит от ёмкости подключённых АКБ. Например, ИБП мощностью 1 000 Вт с внешней батареей на 100 А·ч (12 В, то есть 1 200 Вт·ч) при нагрузке 400 Вт обеспечит около 2,5–3 ч работы с учётом КПД инвертора 85–90%.
Солнечные панели и ветрогенераторы
Солнечные панели - это дополнение к основной системе резервного питания, а не самостоятельное решение для большинства домохозяйств. Панель мощностью 400 Вт в солнечный день в Украине вырабатывает 1,5–2 кВт·ч летом и 0,3–0,6 кВт·ч зимой. Комплект из 4 панелей (1,6 кВт) стоит от 40 000–50 000 грн с инвертором и монтажом. Для круглосуточного питания квартиры нужны АКБ большой ёмкости - от 200 А·ч на каждый киловатт мощности, что значительно увеличивает стоимость.
Наиболее эффективная схема - использование солнечных панелей вместе с ИБП. Днём панели подзаряжают АКБ и питают нагрузку, ночью или в пасмурную погоду система переключается на заряд от сети или от генератора. Это сокращает расход топлива и увеличивает ресурс аккумуляторов благодаря меньшему количеству глубоких циклов разряда.
Ветрогенераторы для частного дома имеют смысл только в регионах со стабильным ветром - побережье, открытые степные участки. Модель на 1 кВт при средней скорости ветра 5–6 м/с даёт 3–5 кВт·ч в сутки, но при штиле - ноль. Минимальный комплект обойдётся от 60 000–80 000 грн, а окупаемость при нынешних тарифах - 10–15 лет. Для большинства городских и пригородных домохозяйств ветрогенератор нерационален из-за непредсказуемости выработки.
Как рассчитать необходимую мощность системы
Перед выбором оборудования нужно чётко понимать, какую нагрузку система должна обеспечить. Ошибка в расчёте в большую сторону - лишние расходы, в меньшую - перегрузка и отказ техники в самый неподходящий момент.
Минимальная нагрузка для квартиры
Для квартиры в первую очередь определяют список критических потребителей - без которых невозможно нормально жить во время отключения. Ориентировочное потребление типичных приборов:
- освещение (10 LED-ламп по 9–10 Вт) - 90–100 Вт;
- холодильник класс A+ (компрессор включается 20–30% времени) - среднее потребление 80–150 Вт, пусковой ток до 600 Вт;
- роутер - 10–20 Вт;
- зарядка ноутбука или смартфона - 30–90 Вт;
- циркуляционный насос системы отопления - 60–100 Вт.
Суммарная постоянная нагрузка для квартиры - 400–500 Вт. С учётом пускового тока холодильника пиковая нагрузка достигает 700–900 Вт. Это и есть минимум, на который ориентируются при выборе ИБП для квартиры.
Нагрузка для частного дома
В частном доме список потребителей шире и требования к мощности существенно выше. К базовому перечню добавляются насос скважины или водопровода (600–1 500 Вт), газовый или твердотопливный котёл с автоматикой (150–500 Вт), телевизор (80–200 Вт). Если планируется параллельная работа стиральной машины или электрочайника - это ещё 1 500–2 500 Вт в пике.
Отдельная важная деталь - пусковые токи. Насосы, компрессоры и моторы при пуске потребляют в 3–5 раз больше номинального значения в течение 0,5–2 секунды. То есть насос на 1 000 Вт в момент пуска потянет 3 000–5 000 Вт. Генератор или инвертор должен выдерживать эти пики, иначе сработает защита и система отключится. Поэтому к рассчитанной суммарной нагрузке всегда добавляют запас 50%, а для систем с насосами - 100%.
Для дома со всеми базовыми потребителями без мощной нагревательной техники типичная постоянная нагрузка составляет 1 500–2 500 Вт, пиковая - 4 000–6 000 Вт. Эти цифры и определяют выбор генератора или мощного инверторного комплекса.
Как выбрать мощность ИБП или генератора
Простая формула: мощность оборудования = суммарная постоянная нагрузка × 1,5 (для ИБП и чисто резистивных нагрузок) или × 2 (для систем с насосами и двигателями).
Для квартиры с нагрузкой 450 Вт подойдёт ИБП мощностью 800–1 000 Вт с АКБ на 100–200 А·ч - этого хватит на 4–8 ч автономной работы в зависимости от реальной нагрузки. Чтобы увеличить время автономии, подключают дополнительные внешние АКБ: батарея на 200 А·ч (12 В) хранит 2 400 Вт·ч энергии, при нагрузке 450 Вт это даёт около 4,5 ч с учётом КПД инвертора.
Для дома с пиковой нагрузкой 5 000 Вт нужен генератор мощностью 7–8 кВт - с 50% запасом от пикового значения. Дизельная станция 8 кВт потребляет 1,5–2 л солярки в час при нагрузке 50–75%. Бак на 25 л обеспечит 12–16 ч непрерывной работы.
Какую систему выбрать - сравнение вариантов
Выбор между генератором и ИБП - это не вопрос «что лучше», а вопрос условий использования. Каждая система решает свои задачи, и наиболее эффективный вариант для дома - их сочетание.
ИБП с АКБ - оптимальное решение для квартиры. Включается автоматически при исчезновении напряжения, без каких-либо действий со стороны человека. Полностью бесшумный, не требует вентиляции и может стоять в жилой комнате или коридоре. Стоимость комплекта (ИБП 1 000 Вт + АКБ 200 А·ч) - от 25 000–35 000 грн. Главное ограничение - время автономии: даже с большими батареями это 8–12 ч, после чего требуется зарядка от сети или генератора.
Генератор не ограничен временем автономии - пока есть топливо, есть ток. Это решающее преимущество для частного дома при длительных отключениях. Но генератор шумит, требует ручного запуска (если нет АВР), нуждается в месте для установки с вентиляцией и регулярного технического обслуживания. Для квартиры в многоэтажном доме генератор - вариант сложный: шум, выхлоп и хранение топлива создают серьёзные ограничения.
Наиболее эффективная схема для частного дома - генератор + ИБП с АКБ. ИБП питает критические нагрузки сразу при отключении и во время запуска и прогрева генератора (1–3 мин). Генератор берётся в работу и подзаряжает АКБ параллельно с питанием дома. Когда свет включается - генератор останавливают, ИБП переходит на заряд от сети. Такая схема сокращает время работы генератора и расход топлива в 2–3 раза по сравнению с постоянно включённым двигателем.
Солнечные панели в этой схеме выполняют роль бесплатного источника подзарядки АКБ днём. 4 панели по 400 Вт (1,6 кВт) летом дадут достаточно энергии, чтобы держать батареи в заряде без запуска генератора в течение дня. Зимой их вклад меньше, но они всё равно сокращают расход топлива.
Если бюджет ограничен и нужно выбрать что-то одно - для квартиры это всегда ИБП с АКБ, для дома - генератор с возможностью позже добавить инверторный комплекс. Пытаться решить задачу дома одним ИБП - дорого и недостаточно эффективно из-за ограниченного времени автономии.
Автономное электроснабжение - установка, обслуживание, неисправности
Установка и подключение системы
Где и как разместить оборудование
Место установки генератора определяется двумя требованиями: вентиляция и отвод выхлопа. Стационарный генератор мощностью до 16 кВт разрешается размещать в подсобных помещениях - гараже, подвале, котельной. Обязательное условие - принудительная приточно-вытяжная вентиляция с кратностью воздухообмена не менее 6 раз в час. На практике это означает два вентиляционных отверстия площадью от 200–300 см² каждое: одно внизу для притока, одно под потолком для вытяжки.
Выхлоп отводится металлической трубой или гибким металлорукавом через стену наружу. Диаметр трубы - минимум 1,5 диаметра выхлопного патрубка двигателя, но не менее 60 мм для генераторов до 5 кВт и 80 мм для 5–10 кВт. Вывод выхлопа в помещение даже на несколько минут категорически запрещён - угарный газ не имеет запаха и смертельно опасен уже при концентрации 0,1% в воздухе.
Для портативного генератора, используемого временно, достаточно разместить его на открытом воздухе - во дворе или на балконе с хорошей продуваемостью. В этом случае от генератора до распределительного щита прокладывают временный кабель через окно или специальный кабельный ввод.
ИБП и АКБ размещают в сухом отапливаемом помещении при температуре от 0 до +25°C. Повышенная температура сокращает ресурс АКБ: при +35°C вместо паспортных 10 лет батарея прослужит 5–6. При отрицательных температурах ёмкость падает на 1% на каждый градус ниже нуля. Гелевые и AGM-батареи (VRLA) не выделяют водород при нормальной работе и не требуют вентилируемого помещения, в отличие от обслуживаемых свинцово-кислотных.
Схемы подключения к электросети
Подключить генератор или ИБП к электросети дома можно двумя способами - через ручной рубильник или через автоматический ввод резерва (АВР).
Ручной рубильник (переключатель «сеть - генератор») - простейшее и наиболее дешёвое решение. Принцип работы: при исчезновении сети человек вручную переводит рубильник в положение «генератор», запускает станцию и подключает нагрузку. При восстановлении сети - обратный порядок. Стоимость двухпозиционного рубильника - от 500–1 500 грн. Главный минус - требуется присутствие человека и время на реакцию.
АВР - автоматический ввод резерва - контроллер, который сам отслеживает наличие напряжения в сети. При исчезновении питания он автоматически запускает генератор (или переключается на ИБП) и подключает нагрузку. Время реакции АВР - 5–30 секунд для генераторов (время на запуск двигателя) и мгновенно для ИБП. Стоимость блока АВР для генератора мощностью до 10 кВт - от 8 000–15 000 грн, для ИБП - от 3 000–5 000 грн. Для дома без постоянного присутствия людей АВР - обязательный элемент системы.
Подключение выполняется через отдельный автоматический выключатель в распределительном щите. Сечение кабеля от генератора или ИБП до щита выбирают по максимальному току. Для медного кабеля ориентир: 1 мм² сечения выдерживает 10 А длительно. Для генератора 5 кВт (ток 22–23 А) нужен кабель ВВГнг-LS сечением 4 мм², для 8 кВт (36 А) - 6 мм².
Требования безопасности
Заземление - обязательное условие при подключении любого генератора или ИБП. Корпус оборудования соединяется гибким медным проводом сечением не менее 6 мм² с контуром заземления дома. Сопротивление контура заземления - не более 4 Ом по нормам ПУЭ. Если заземления в доме нет или его состояние неизвестно - обязательно установите УЗО (устройство защитного отключения) типа А или АС на ток утечки 30 мА.
АКБ устанавливают в кислотостойкий поддон - на случай утечки электролита при повреждении корпуса. Ёмкость поддона - не менее 50% от общего объёма батарей. Клеммы АКБ изолируют защитными колпачками, а кабели от батарей до инвертора прокладывают в гофре или кабельном канале. От коротких замыканий в цепи АКБ защищает предохранитель, устанавливаемый как можно ближе к положительной клемме батареи.
В помещении с генератором или АКБ категорически запрещено курить и использовать открытый огонь. Там же размещают углекислотный огнетушитель ёмкостью не менее 2 кг. При использовании газового генератора дополнительно устанавливают датчик угарного газа и сигнализатор утечки газа - они реагируют задолго до достижения опасной концентрации.
Обслуживание системы автономного электроснабжения
Обслуживание ИБП и АКБ
ИБП не требует сложного обслуживания, но регулярный контроль состояния АКБ непосредственно влияет на надёжность всей системы. Раз в месяц проверяют напряжение на батареях в режиме хранения - норма для 12-вольтовых АКБ составляет 12,6–12,8 В. Напряжение ниже 12,2 В означает, что батарея не заряжается полностью или теряет ёмкость. Раз в квартал стоит проверять надёжность всех контактных соединений и очищать клеммы от окисления.
Ключевой фактор, определяющий ресурс АКБ - глубина разряда при каждом цикле. AGM и гелевые батареи выдерживают разное количество циклов в зависимости от глубины разряда:
- разряд на 20% от ёмкости - 4 000–4 700 циклов (20–25 лет при ежедневном использовании);
- разряд на 50% - 1 000–1 500 циклов (5–8 лет);
- разряд на 80% - 400–500 циклов (1,5–2 года).
То есть если каждую ночь разряжать батарею до 20% остатка и заряжать днём - она прослужит в 10 раз дольше, чем при регулярных глубоких разрядах. На практике это означает: лучше поставить АКБ большей ёмкости и разряжать её до 50–60%, чем сэкономить на батареях и быстро их «убить».
Раз в год проводят нагрузочное тестирование - разряжают батарею под контролируемой нагрузкой и сравнивают реальную ёмкость с паспортной. Если измеренная ёмкость упала более чем на 20% от номинала - АКБ подлежит замене. Замена батареи без замены соседних в параллельном блоке - ошибка: новая батарея будет заряжаться и разряжаться неравномерно и выйдет из строя преждевременно.
Обслуживание генераторов
Регламент технического обслуживания генератора зависит от типа двигателя. Ориентировочные интервалы ТО по наработке:
- бензиновый: замена масла и фильтров каждые 100–150 ч или раз в 6–12 месяцев;
- дизельный: замена масла и фильтров каждые 250–500 ч или раз в 12–18 месяцев;
- газовый: замена масла и свечей каждые 500–1 000 ч или раз в 18–36 месяцев.
При интенсивном использовании - более 500 ч в год - интервалы сокращают вдвое от регламентных. Для двигателей генераторов рекомендуется синтетическое или полусинтетическое масло вязкостью SAE 10W-40: оно лучше защищает при холодном пуске и сохраняет свойства при нагреве двигателя до 90–100°C.
Отдельно стоит обратить внимание на режим работы. Длительная работа на холостом ходу (более 10 минут) и на предельной мощности (более 30 минут) значительно сокращают ресурс двигателя. Оптимальная нагрузка - 50–75% от номинальной мощности. При таком режиме дизельный генератор на 8 кВт легко отработает 8 000–10 000 ч до капитального ремонта.
Если генератор не используется более 1–2 месяцев - топливо из карбюратора (для бензиновых моделей) необходимо слить, иначе оно окисляется и забивает жиклёры. Дизельные и газовые генераторы раз в месяц запускают на 10–15 минут под нагрузкой - это предотвращает закисание поршневых колец и поддерживает аккумулятор стартера в заряженном состоянии.
Типичные неисправности и как их устранить
Проблемы с ИБП
ИБП не переключается на батареи при исчезновении сети. Первая причина - АКБ полностью разряжена или неисправна. Проверьте напряжение на батарее мультиметром: если менее 10,5 В - требуется зарядка внешним зарядным устройством. Если после полной зарядки напряжение снова быстро падает до 10–11 В под нагрузкой - батарея потеряла ёмкость и подлежит замене. Вторая причина - перегорел предохранитель в цепи АКБ. Замените на предохранитель того же номинала - установка предохранителя большего тока недопустима.
ИБП отключается под нагрузкой. Чаще всего это означает превышение мощности подключённых потребителей или превышение пускового тока. Отключите часть нагрузки и проверьте, повторяется ли отключение. Если ИБП отключается даже при незначительной нагрузке - проверьте температуру корпуса: перегрев срабатывает при температуре вентиляционных отверстий выше 70–80°C. Очистите вентиляционные отверстия от пыли.
Время работы от АКБ резко сократилось. Протестируйте ёмкость батарей нагрузочной вилкой или специализированным тестером. При падении ёмкости более чем на 20% от паспортного значения АКБ заменяют. Ускоренное старение батарей - следствие регулярных глубоких разрядов, перегрева или длительного хранения в разряженном состоянии.
Проблемы с генераторами
Двигатель не запускается. Проверьте в следующем порядке: уровень топлива, уровень масла (при срабатывании датчика минимального уровня масла двигатель заблокирован от пуска), исправность свечи зажигания (для бензиновых и газовых). Если свеча мокрая от бензина - двигатель «залит»: выкрутите свечу, просушите её и прокрутите двигатель стартером без свечи в течение 3–5 секунд для продувки камеры сгорания.
Генератор запускается, но быстро останавливается или нестабильно работает. На бензиновом генераторе наиболее частая причина - загрязнённый карбюратор после длительного хранения с топливом. Снимите карбюратор и промойте жиклёры карбюраторным очистителем. На дизельном - проверьте топливный фильтр и продуйте топливную магистраль. Если обороты плавают - проверьте регулятор оборотов (губернатор): он может требовать очистки или регулировки.
Генератор перегревается. Проверьте уровень и качество масла - потемневшее масло с металлическими частицами или запахом гари требует немедленной замены. Очистьте рёбра охлаждения двигателя и защитную решётку от пыли и грязи - засорение снижает эффективность воздушного охлаждения на 30–50%. Убедитесь, что в помещении достаточная вентиляция и генератор не стоит вплотную к стене - минимальное расстояние от стен и препятствий со стороны вентиляционных отверстий - 1 м.
Нестабильное напряжение или частота на выходе. Отклонение напряжения более чем на 10% от 220 В или частоты более чем на 1 Гц от 50 Гц - признак неисправности регулятора напряжения (AVR) или износа щёток альтернатора. Замена AVR - относительно простая и недорогая операция (500–2 000 грн для большинства моделей), но требует точного подбора запасной части по модели генератора. Щётки альтернатора изнашиваются примерно раз в 1 500–2 000 ч - их осмотр включают в ежегодное ТО.
