Как рассчитать систему водоснабжения в квартире
- Определение точек водопотребления
- Расчёт суточного и пикового потребления
- Расчёт диаметра труб
- Расчёт давления в системе
- Схемы разводки труб - какую выбрать
- Выбор материала труб под рассчитанные параметры
- Подбор счётчиков и запорной арматуры
- Практический пример расчёта для типовой квартиры
Расчёт системы водоснабжения - это не формальность, а практическая необходимость. Если трубы подобраны с меньшим диаметром, чем нужно, давление в точках водопотребления будет недостаточным - особенно в пиковые часы, когда несколько точек используются одновременно. Если диаметр завышен - возрастают затраты на материалы и монтаж без какой-либо практической пользы. Правильный расчёт позволяет получить стабильное давление в каждой точке, выбрать подходящий материал труб и грамотно спланировать схему разводки.
Определение точек водопотребления
Точка водопотребления - это любой прибор или сантехническое устройство, подключённое к системе водоснабжения. Первый шаг расчёта - составить полный перечень таких точек в квартире и определить нормативный расход воды для каждой из них. Эти значения регламентированы строительными нормами и являются отправной точкой для всех последующих расчётов.
Нормативный расход холодной воды для основных приборов:
- умывальник - 0,09 л/с;
- мойка кухонная - 0,09 л/с;
- ванна с душем - 0,25 л/с;
- душевая кабина - 0,12 л/с;
- унитаз со сливным бачком - 0,10 л/с;
- стиральная машина - 0,25 л/с;
- посудомоечная машина - 0,13 л/с.
Если просто сложить расходы всех точек - получим завышенную цифру, которая не соответствует реальности. В обычной квартире никто одновременно не пользуется всеми приборами. Именно поэтому в расчётах применяется коэффициент одновременности - поправочный коэффициент, учитывающий вероятность одновременного использования нескольких точек. Для квартиры с 5-7 точками водопотребления он составляет 0,4-0,6. Это означает, что расчётный расход будет не суммой всех точек, а 40-60% от неё - именно столько нагрузки система реально получает в пиковые моменты.
Например, для квартиры с умывальником, кухонной мойкой, ванной с душем, унитазом и стиральной машиной суммарный нормативный расход холодной воды составит: 0,09 + 0,09 + 0,25 + 0,10 + 0,25 = 0,78 л/с. С учётом коэффициента одновременности 0,5 расчётный расход равен 0,39 л/с - именно под этот показатель подбирается диаметр главной подводящей трубы.
Расчёт суточного и пикового потребления
Суточное потребление воды необходимо для подбора водонагревателя, насосной станции и планирования общей нагрузки на систему. Базовый норматив для городской квартиры с централизованным водоснабжением - 200-250 литров на человека в сутки, что включает холодную и горячую воду вместе. Для семьи из трёх человек это 600-750 литров в сутки или 18-22,5 м³ в месяц.
Но среднесуточное потребление - не то же самое, что пиковое. Утром с 7:00 до 9:00 и вечером с 18:00 до 21:00 расход воды в квартире существенно возрастает. Пиковый расход может в 1,5-2 раза превышать среднечасовой. Именно на пиковые нагрузки рассчитывается пропускная способность труб и производительность оборудования - если система выдерживает пик, в остальное время она будет работать с запасом.
Для практического расчёта пикового часа берут 20-25% от суточного потребления - именно столько расходуется в наиболее загруженный двухчасовой период. Для той же семьи из трёх человек это 120-187 литров за час пиковой нагрузки, или приблизительно 2-3 литра в минуту. Этот показатель непосредственно влияет на выбор диаметра магистральной трубы и производительности счётчика.
Расчёт диаметра труб
Диаметр труб - ключевой параметр системы. Он определяет, хватит ли пропускной способности трубы для обеспечения нормального давления во всех точках одновременно. Расчёт диаметра базируется на двух величинах: расчётном расходе (л/с или м³/ч) и допустимой скорости движения воды в трубе.
Оптимальная скорость воды во внутреннем водопроводе квартиры - 0,9-1,5 м/с для магистральных участков и 0,7-1,2 м/с для подводок к отдельным приборам. При скорости выше 2 м/с возникает шум в трубах и повышается гидравлическое сопротивление, что приводит к падению давления. При скорости ниже 0,5 м/с в трубах активно накапливаются отложения.
Формула для определения внутреннего диаметра трубы: d = √(4Q / πv), где Q - расчётный расход в м³/с, v - скорость воды в м/с, π = 3,14. На практике пользуются готовыми таблицами соответствия. Для типовой квартиры ориентиры такие:
- магистральная труба от стояка до разветвления - диаметр 25 мм (1 дюйм) при расходе до 0,4 л/с;
- ветка к ванной комнате или кухне - 20 мм (3/4 дюйма) при расходе до 0,25 л/с;
- подводка к отдельному прибору - 15 мм (1/2 дюйма) при расходе до 0,12 л/с.
Важно учитывать, что указанные диаметры - это внутреннее проходное сечение трубы, а не наружный диаметр. У полипропиленовых труб толщина стенки составляет 2-3,5 мм в зависимости от серии, поэтому наружный диаметр всегда больше. Например, полипропиленовая труба с наружным диаметром 25 мм имеет внутренний проход лишь 16,6 мм для серии PN20 - это соответствует подводке, а не магистрали.
Расчёт давления в системе
Давление - второй критический параметр после диаметра. Даже правильно подобранные трубы не обеспечат комфортное водоснабжение, если давление в системе не соответствует требованиям сантехнических приборов.
Минимальное рабочее давление для основных приборов: смеситель для раковины или мойки - от 0,5 бар, душевая кабина со стандартной лейкой - от 1 бар, гидромассажная ванна или душ с тропическим эффектом - от 2,5-3 бар, проточный водонагреватель - от 1,5-2 бар (в зависимости от модели). Норматив для централизованных систем в многоквартирных домах - 2-4 бар в точке подключения к стояку. Если давление ниже 1,5 бар - часть оборудования будет работать некорректно или не запустится вовсе.
По пути от стояка до конечного прибора давление неизбежно падает из-за гидравлических потерь - трения воды о стенки трубы и местных сопротивлений на фитингах, кранах и изгибах. Потери на трение для пластиковых труб при скорости 1 м/с составляют приблизительно 100-150 Па на метр длины (0,001-0,0015 бар/м). Для квартиры с длиной разводки 15-20 м это потери 0,02-0,03 бар - немного. Значительно большие потери дают местные сопротивления: каждый угол или фитинг добавляет сопротивление, эквивалентное 0,3-1,5 м прямой трубы в зависимости от типа элемента.
Если давление в стояке превышает 4-5 бар - обязательно устанавливается редуктор давления на вводе в квартиру. Повышенное давление ускоряет износ уплотнений в смесителях и клапанах, вызывает гидравлические удары при быстром перекрытии кранов и увеличивает расход воды через приборы. Редуктор настраивается на выходное давление 2-3 бар - этого достаточно для всей бытовой сантехники и обеспечивает стабильную работу системы независимо от колебаний давления в магистрали.
Схемы разводки труб - какую выбрать
От схемы разводки зависит равномерность давления в точках водопотребления, удобство обслуживания и общий расход материалов. Для квартиры актуальны две схемы - последовательная и коллекторная.
При последовательной (тройниковой) схеме одна магистральная труба идёт от стояка вдоль квартиры, и от неё по очереди ответвляются подводки к каждому прибору через тройники. Это самое простое и самое дешёвое решение по расходу материалов - труб требуется меньше, чем при коллекторной схеме. Но есть существенный минус: при одновременной работе нескольких приборов давление в точках, расположенных дальше от стояка, заметно снижается. Например, если кто-то открыл душ, а другой включил мойку - у того, кто находится дальше от стояка, напор ослабнет. Тройниковая схема приемлема для небольших квартир с 3-4 точками водопотребления, где одновременное использование всех приборов маловероятно.
При коллекторной схеме от стояка идёт одна общая труба к коллектору - гребёнке с отдельными отводами. От каждого отвода коллектора тянется отдельная труба непосредственно к конкретному прибору. Никаких тройников на магистрали нет. Преимущества очевидны: давление в каждой точке одинаковое независимо от того, сколько приборов работает одновременно, каждую точку можно перекрыть отдельным краном на коллекторе без отключения остальной системы. Расход труб больше на 30-50% по сравнению с тройниковой схемой, но все соединения сосредоточены в одном месте - на коллекторе, а подводки к приборам идут цельными отрезками без стыков в стене или стяжке. Это принципиально важно: если скрытая труба без стыков даст течь - это чрезвычайная редкость, тогда как тройник в стене может потечь через 5-10 лет. Коллекторная схема рекомендована для квартир с 5 и более точками водопотребления и для любой квартиры, где трубы прокладываются скрыто.
Выбор материала труб под рассчитанные параметры
Материал труб подбирается под рабочие параметры системы - давление, температуру и тип теплоносителя. Для внутреннего водоснабжения квартиры наиболее распространены три материала: полипропилен, металлопластик и медь.
Полипропиленовые трубы - самый доступный вариант по цене и самый распространённый в монтаже. Соединяются пайкой, которая формирует прочный монолит без резьбовых и компрессионных соединений на скрытых участках. Допустимое рабочее давление для серии PN20 - до 20 бар при 20°C, для PN25 с армированием - до 25 бар. Для холодного водоснабжения подходят любые серии, для горячего и системы отопления - обязательно армированные стекловолокном или алюминием (PN20 или PN25 с маркировкой AL или FB). Неармированный полипропилен при нагреве свыше 60°C существенно расширяется и со временем деформируется. Ресурс качественных армированных труб - 50 лет при соблюдении параметров эксплуатации.
Металлопластиковые трубы - алюминиевая трубка между двумя слоями полиэтилена. Гнутся без пружинения, что удобно при прокладке с поворотами без фитингов. Соединяются компрессионными или пресс-фитингами. Компрессионные соединения подходят для открытых участков - их можно подтянуть при необходимости. Для скрытого монтажа используют только пресс-фитинги, которые обжимаются специальным инструментом и не требуют обслуживания. Допустимое давление - до 10 бар, температура до 95°C. Основной риск - коррозия алюминиевого слоя при нарушении целостности полиэтиленового покрытия и при контакте с агрессивными средами.
Медные трубы - самый долговечный вариант с ресурсом свыше 70 лет. Выдерживают давление до 100 бар и температуру до 250°C, устойчивы к коррозии, не способствуют размножению бактерий. Соединяются пайкой мягким припоем или пресс-фитингами. Существенный минус - высокая цена: медная труба 15 мм стоит в 4-6 раз дороже полипропиленовой аналогичного диаметра. Медь оправдана в системах с нестабильным химическим составом воды или там, где требуется максимальная долговечность без технического обслуживания.
Подбор счётчиков и запорной арматуры

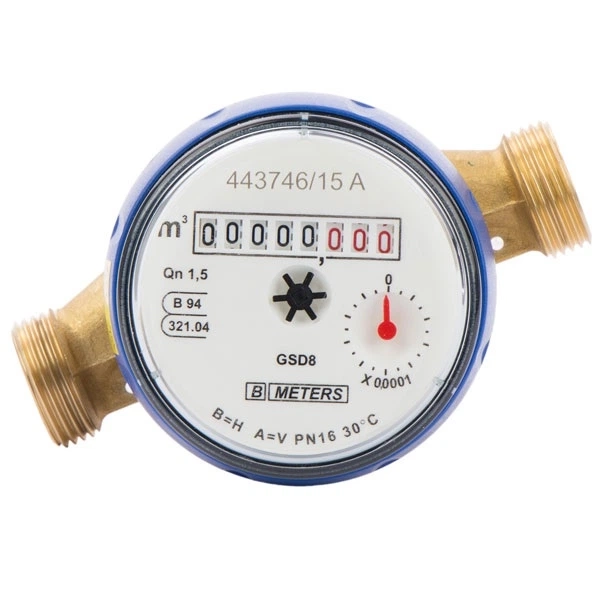

Счётчик воды подбирается по двум параметрам: номинальному диаметру и номинальному расходу. Номинальный расход - это максимальный продолжительный расход, при котором счётчик сохраняет точность измерения. Для квартиры с 1-3 жильцами достаточно счётчика DN15 (1/2 дюйма) с номинальным расходом 1,5 м³/ч. Для квартиры с 4-6 жильцами или большим количеством точек водопотребления - DN20 (3/4 дюйма) с расходом 2,5 м³/ч. Установка счётчика меньшего диаметра, чем требуется, приводит к его ускоренному износу из-за постоянной работы на пределе допустимого расхода и к занижению показаний.
Счётчик монтируется на горизонтальном участке трубы после фильтра грубой очистки и обратного клапана. Перед счётчиком обязательно устанавливается шаровой кран для возможности снятия и замены без перекрытия стояка. После счётчика - ещё один кран на вводе в квартиру, чтобы перекрыть подачу ко всей разводке при аварии или ремонте.
Что касается запорной арматуры по всей системе - принцип простой: перекрывной кран нужен там, где отключение одного прибора или участка не должно останавливать работу остальной системы. Обязательные места установки кранов:
- перед каждым смесителем или прибором - для замены без отключения всей квартиры;
- на отводах от коллектора - если используется коллекторная схема;
- перед стиральной и посудомоечной машиной - для отключения при неисправности;
- перед водонагревателем - на холодной подаче и на выходе горячей воды.
Для подводок к сантехнике используют шаровые краны с прямым или угловым корпусом диаметром 15 мм (1/2 дюйма). На магистральных участках - 20-25 мм соответственно диаметру трубы. Шаровые краны надёжнее вентильных: они полностью открыты или полностью закрыты, не имеют резиновых уплотнений, изнашивающихся при частом регулировании, и служат без обслуживания 20-30 лет.
Практический пример расчёта для типовой квартиры
Сведём все расчёты вместе на примере стандартной двухкомнатной квартиры для семьи из трёх человек. Точки водопотребления: умывальник в ванной, ванна с душем, унитаз, кухонная мойка, стиральная машина - всего 5 точек холодной воды и 3 точки горячей (умывальник, ванна, мойка).
Суммарный нормативный расход холодной воды: 0,09 + 0,25 + 0,10 + 0,09 + 0,25 = 0,78 л/с. С коэффициентом одновременности 0,5 расчётный расход составит 0,39 л/с. Под этот расход при скорости 1,2 м/с нужна труба с внутренним диаметром около 20 мм - это магистральная подводка DN20 от стояка к коллектору. От коллектора к каждому отдельному прибору - трубы DN15, поскольку расход на одну подводку не превышает 0,12-0,25 л/с.
Суточное потребление для трёх человек: 3 x 230 = 690 литров в сутки, месячное - около 20,7 м³. Пиковое часовое потребление - 20% от суточного, то есть 138 литров за час или 2,3 л/мин. Это подтверждает правильность выбора диаметра магистральной трубы DN20 с пропускной способностью около 23 л/мин при скорости 1,2 м/с - запас более чем достаточный.
Схема разводки - коллекторная: все подводки идут от одного коллектора скрытыми цельными трубами без стыков. Материал - армированный полипропилен PN20 для холодной воды и PN25 для горячей. Счётчики - DN15 на холодную и горячую воду отдельно, номинальный расход 1,5 м³/ч. На вводе в квартиру после счётчиков - редуктор давления, настроенный на 2,5 бар, поскольку давление в стояке в доме достигает 5-6 бар в ночное время.
