Как устроен бойлер и по какому принципу он работает?
- Общее устройство накопительного бойлера
- Принцип работы бойлера - пошагово
- Электрический бойлер: конструкция и особенности работы
- Газовый бойлер: конструкция и особенности работы
- Вертикальные и горизонтальные бойлеры - конструктивные отличия
- Бойлеры косвенного нагрева - отдельный класс устройств
- На что влияет объём и мощность бойлера

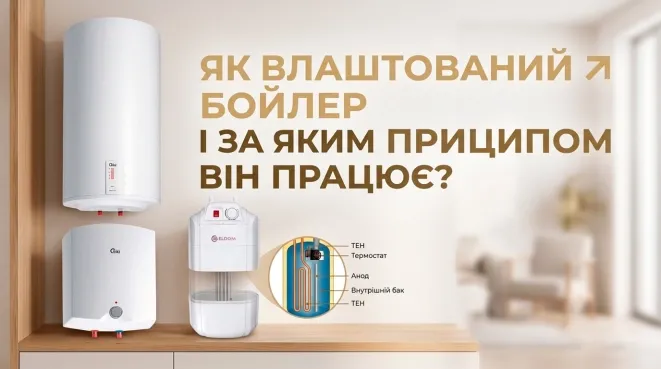

.webp)
Бойлер - это накопительный водонагреватель, который нагревает и хранит определённый объём горячей воды в утеплённом баке. В отличие от проточного нагревателя, он не зависит от давления в сети и всегда держит запас готовой горячей воды. Понимание того, как устроен бойлер и как он работает, помогает правильно его выбрать, обслуживать и избежать типичных проблем - преждевременного износа, накипи, протечек.
Общее устройство накопительного бойлера
Конструктивно любой накопительный бойлер - электрический или газовый - состоит из нескольких ключевых элементов. Снаружи это закрытый корпус из листовой стали, пластика или нержавеющей стали. Внутри корпуса расположен внутренний бак, а пространство между ними заполнено слоем пенополиуретана толщиной 35–50 мм - он обеспечивает теплоизоляцию и позволяет воде оставаться горячей до 20–24 часов без подогрева.
Внутренний бак изготавливается из стали с защитным покрытием или нержавеющей стали. Покрытие бывает трёх типов:
- Стеклоэмаль - наиболее распространённый и доступный вариант. Наносится при температуре 850–900°C, образует плотный защитный слой. Уязвима к резким перепадам температуры и механическим ударам.
- Стеклофарфор - более однородное и химически стойкое покрытие, долговечнее стеклоэмали. Встречается в бойлерах среднего и высшего ценового сегмента.
- Титановое напыление - наиболее прочный вариант, устойчивый к коррозии и температурным нагрузкам. Используется в премиальных моделях.
Магниевый анод - защитный стержень из магниевого сплава, вкрученный в верхнюю часть бака. Он принимает на себя электрохимическую коррозию вместо стенок бака: магний как более активный металл разрушается первым, защищая сталь. Анод требует замены каждые 1–2 года в зависимости от качества воды - в жёсткой воде он изнашивается вдвое быстрее.
На корпусе бойлера размещены два патрубка: нижний - для подвода холодной воды, верхний - для вывода горячей. Такая схема связана с физикой нагретой жидкости: горячая вода легче и всегда поднимается вверх, поэтому отбирается именно из верхней зоны. Холодная вода подаётся снизу через патрубок с рассекателем - он рассеивает поток и предотвращает смешивание холодного и горячего слоёв внутри бака.
Термостат контролирует температуру внутри бака и включает или отключает нагреватель. Датчик термостата расположен непосредственно в баке или на ТЭНе. Большинство бойлеров имеют рабочий диапазон от +35 до +75°C - этого достаточно для бытовых нужд. Отдельно от основного термостата в каждом бойлере предусмотрена тепловая защита - аварийное отключение при перегреве выше 85–95°C.
Предохранительный клапан устанавливается на подводе холодной воды и выполняет две функции: сбрасывает избыточное давление при нагреве (вода при нагревании расширяется) и предотвращает обратный отток горячей воды в магистраль при падении давления в сети. Это обязательный элемент - без него при нагреве давление в закрытом баке могло бы повредить корпус.
Принцип работы бойлера - пошагово
Работа накопительного бойлера основана на простом физическом явлении - стратификации: горячая вода легче холодной и всегда занимает верхнюю часть бака, а холодная опускается вниз. Именно на этом принципе основана вся схема движения воды внутри устройства.
Полный цикл работы выглядит следующим образом. Когда вы открываете кран горячей воды, горячая вода из верхней зоны бака под давлением водопровода поступает в систему. Одновременно снижение уровня в баке открывает обратный клапан - холодная вода начинает поступать снизу через патрубок с рассекателем. Рассекатель гасит скорость потока и не даёт холодной воде подниматься вверх и смешиваться с горячей - благодаря этому на выходе всегда стабильная температура, вплоть до момента, когда бак практически полностью заполнится холодной водой.
Термостат фиксирует снижение температуры в баке и подаёт сигнал на включение нагревателя - ТЭНа или газовой горелки. Нагреватель работает до достижения заданной температуры, после чего термостат отключает его. Далее бойлер просто поддерживает температуру: пенополиуретановая изоляция обеспечивает тепловые потери не более 0,5–1°C в час, поэтому за сутки вода остынет лишь на 12–20°C в зависимости от толщины изоляции и объёма бака.
Электрический бойлер: конструкция и особенности работы
В электрическом бойлере воду нагревает трубчатый электронагреватель - ТЭН. Он расположен в нижней части бака, где всегда находится холодная вода, что обеспечивает равномерный и эффективный нагрев. ТЭНы бывают двух принципиально разных конструкций - мокрые и сухие, и от этого зависит безопасность, долговечность и цена устройства.
Мокрый ТЭН
Мокрый ТЭН непосредственно контактирует с водой. Нагревательная спираль запрессована внутри металлической трубки - как правило, медной или нержавеющей - и заполнена кварцевым песком в качестве диэлектрического наполнителя. Такой ТЭН прост в производстве, стоит дешевле и хорошо справляется со своей задачей в воде нормальной жёсткости.
Главный минус - быстрое накопление накипи на поверхности трубки. В жёсткой воде (свыше 7 мг-экв/л) слой накипи толщиной 1 мм уже повышает энергопотребление на 10%, а 3 мм - на 25–30%. При повреждении внешней трубки возникает риск пробоя напряжения в воду.
Сухой ТЭН
Сухой ТЭН помещён в герметичную диэлектрическую колбу - как правило, из стеатита или специальной стеклокерамики - и не контактирует с водой непосредственно. Нагревательная спираль греет колбу, колба греет воду через стенку. Такой подход полностью исключает электрический пробой в воду даже при повреждении спирали.
Сухой ТЭН накапливает накипь медленнее, а при выходе из строя заменяется только спираль без демонтажа всего элемента. Бойлеры с сухим ТЭНом стоят на 15–30% дороже, но имеют больший ресурс - производители заявляют 50 000 часов работы против 30 000 у мокрых аналогов.
Термостат и защитные системы
Стандартный термостат в электрическом бойлере поддерживает температуру в диапазоне +35...+75°C. Оптимальная рабочая температура для бытового использования - 55–60°C: при ней вода достаточно горячая для смешивания с холодной, а накипь образуется значительно медленнее, чем при +70°C и выше. Для профилактики легионеллёза (бактерия погибает при +60°C и выше) рекомендуется раз в месяц нагревать воду до максимума.
Помимо основного термостата, каждый бойлер оснащён аварийной тепловой защитой - она срабатывает при +85–95°C и отключает ТЭН даже если основной термостат вышел из строя. После срабатывания аварийной защиты её нужно сбросить вручную - самостоятельное повторное включение не предусмотрено из соображений безопасности.
Газовый бойлер: конструкция и особенности работы
Газовый бойлер схож с электрическим по общей схеме: утеплённый бак, магниевый анод, термостат, патрубки подачи холодной и вывода горячей воды. Но способ нагрева принципиально иной - воду нагревает газовая горелка, расположенная под баком, а не ТЭН внутри него.
Ключевой конструктивный элемент газового бойлера - дымоход, проходящий через весь бак по центральной вертикальной оси. Горячие продукты сгорания от горелки поднимаются по этой трубе вверх и выходят через вытяжку. Внутри дымохода установлен рассекатель - металлическая спираль или лепестковая вставка, которая замедляет движение газов и увеличивает площадь теплообмена. Благодаря этому до 85–90% тепла от газов передаётся воде ещё до выхода через вытяжку.
Газовые бойлеры нагревают воду значительно быстрее электрических: бойлер на 100 литров с горелкой мощностью 2 кВт нагревается за 1–1,5 часа, тогда как электрический с ТЭНом 2 кВт - за 3–4 часа. При мощности горелки 3–4 кВт (типично для газовых бойлеров среднего класса) время нагрева сокращается до 40–60 минут.
Управляет горелкой электронный блок совместно с термостатом. При снижении температуры в баке ниже заданной блок подаёт команду на розжиг. Большинство современных газовых бойлеров имеют пьезорозжиг или электронный запал - постоянное дежурное пламя, характерное для старых моделей, встречается редко. После достижения заданной температуры термостат перекрывает газ и горелка гаснет.
Важная особенность монтажа газового бойлера - обязательное подключение к дымоходу для отвода продуктов сгорания. Это требует отдельного проектирования вентиляции и согласования с газовой службой. Конденсат, образующийся в нижней части дымохода, отводится через дренажное кольцо под горелкой - его нужно регулярно очищать при техническом обслуживании.
Вертикальные и горизонтальные бойлеры - конструктивные отличия
Форма и ориентация бака - не просто вопрос удобства монтажа. Она напрямую влияет на то, насколько эффективно бойлер удерживает температуру и как долго на выходе сохраняется стабильно горячая вода.

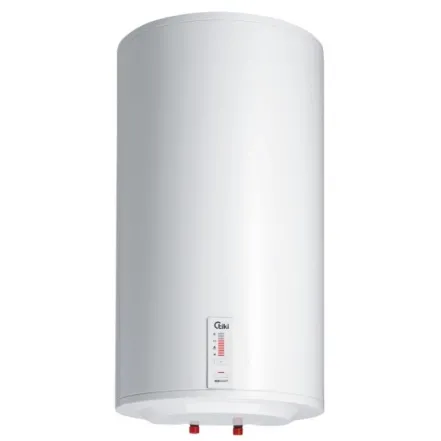

В вертикальном бойлере стратификация - расслоение горячей и холодной воды - работает максимально эффективно. Горячая вода занимает верхнюю треть бака, холодная держится снизу, и граница между слоями чёткая. Благодаря этому при потреблении горячей воды из верхнего патрубка температура на выходе остаётся стабильной почти до полной выработки запаса. Например, из вертикального бойлера на 80 литров при температуре 60°C реально получить 100–110 литров комфортной воды после смешивания с холодной - потому что вода в верхней зоне не успевает остыть от подпитки снизу.

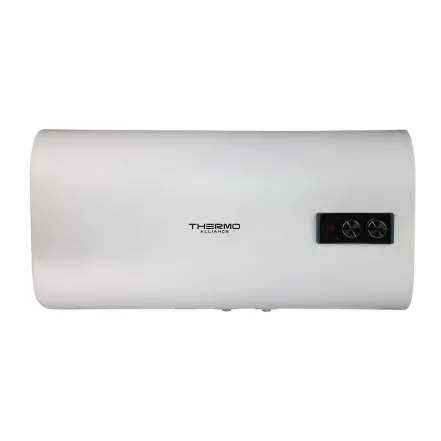

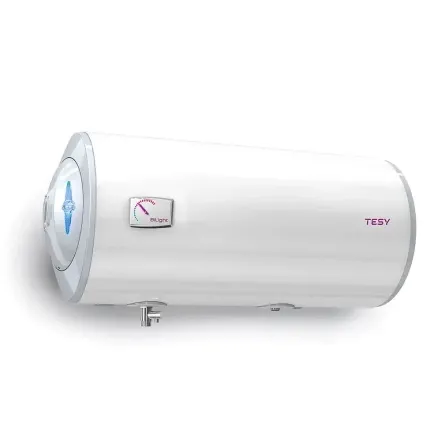

В горизонтальном бойлере та же физика работает против эффективности: горячая и холодная вода разделены по горизонтали, слои значительно тоньше и быстрее перемешиваются при движении жидкости. Температура на выходе начинает падать раньше, чем бак реально выработан. На практике это означает, что горизонтальный бойлер на 80 литров даст примерно на 15–20% меньше комфортной горячей воды, чем вертикальный того же объёма.
Горизонтальный монтаж оправдан только тогда, когда нет другого варианта - например, низкий потолок или узкое пространство между шкафами. Некоторые модели универсальны: их можно устанавливать как вертикально, так и горизонтально - ТЭН и патрубки в таких бойлерах переставляются под нужную ориентацию. Если есть выбор - всегда лучше вертикальная установка.
Бойлеры косвенного нагрева - отдельный класс устройств
Бойлер косвенного нагрева внешне похож на обычный накопительный водонагреватель, но внутри вместо ТЭНа размещён змеевик - спиральная трубка, по которой циркулирует горячий теплоноситель от отопительного котла. Вода в баке нагревается не от электричества или газа непосредственно, а через стенку змеевика от тепла котла.
Главное преимущество такой схемы - высокая производительность при низких затратах. Котёл мощностью 24 кВт может нагреть 150 литров воды в бойлере косвенного нагрева за 20–30 минут - в 4–6 раз быстрее, чем электрический ТЭН той же эффективной мощности. При этом дополнительные расходы на нагрев минимальны: котёл и так работает для отопления, а подогрев воды - лишь дополнительная нагрузка на уже имеющееся оборудование.
Эффективность змеевика определяется площадью его поверхности. В стандартных моделях она составляет 0,5–1,5 м²; - чем больше площадь, тем быстрее теплообмен и меньше времени занимает нагрев. Некоторые бойлеры косвенного нагрева имеют два змеевика: один подключается к котлу отопления, второй - к солнечному коллектору или другому источнику тепла, что делает систему комбинированной.
Минус очевиден: такой бойлер работает только при включённом котле. В переходный сезон, когда отопление уже отключено, а горячая вода нужна - придётся либо снова запускать котёл, либо иметь резервный электрический ТЭН. Большинство современных бойлеров косвенного нагрева имеют встроенный ТЭН 1,5–3 кВт именно для таких случаев.
На что влияет объём и мощность бойлера
Два параметра, от которых зависит практическое удобство использования бойлера - это объём бака и мощность нагревателя. Ошибка в любом из них приводит либо к постоянной нехватке горячей воды, либо к лишним затратам на оборудование и электроэнергию.
Как рассчитать нужный объём
Стандартный ориентир - 30–50 литров на одного человека для ежедневного душа и бытовых нужд. Но реальная цифра зависит от привычек и сценария использования. Для семьи из двух человек бойлер на 50 литров - минимальный вариант, на 80 литров - комфортный. Для трёх-четырёх человек оптимальный объём - 100–120 литров, для пяти и более - от 150 литров.
Если в доме есть ванна, а не только душ - закладывайте больший запас: наполнение стандартной ванны объёмом 150–180 литров требует от 80 до 100 литров горячей воды (остальное - холодная при смешивании). Бойлер на 80 литров для такого сценария уже недостаточен - вода закончится до того, как ванна наполнится.
Как мощность влияет на время нагрева
Мощность ТЭНа определяет, как быстро бойлер восстанавливает запас горячей воды после расходования. Время нагрева можно рассчитать по простой формуле: объём (л) × разница температур (°C) × 1,16 / мощность (Вт). Например, нагрев 80 литров с +15°C до +60°C при мощности 2 кВт займёт около 2,1 часа, при мощности 3 кВт - около 1,4 часа.
Для бойлеров до 100 литров стандартная мощность ТЭНа - 1,5–2 кВт. Для объёмов 120–200 литров лучше выбирать модели с ТЭНом 2,5–3 кВт - иначе после активного использования утром придётся ждать нагрева 4–5 часов. Важно также убедиться, что электропроводка выдерживает нагрузку: ТЭН 2 кВт потребляет около 9 А, ТЭН 3 кВт - около 13,6 А, поэтому для мощных моделей нужна отдельная линия с автоматом на 16–20 А.
Газовые бойлеры имеют значительно более высокую мощность горелки - как правило, 2–6 кВт - поэтому восстанавливают запас горячей воды значительно быстрее электрических при одинаковом объёме бака. Для больших семей или домов с несколькими санузлами газовый бойлер или бойлер косвенного нагрева практичнее электрических моделей большого объёма.
