Как устроен и работает двухконтурный газовый котел?
- Из чего состоит двухконтурный газовый котёл
- Как работает контур отопления
- Как работает контур горячего водоснабжения
- Конденсационный и обычный двухконтурный котёл - в чём разница
- Настенные и напольные двухконтурные котлы
- Распространённые проблемы двухконтурных котлов и как их распознать
Двухконтурный газовый котёл - это отопительный прибор, который одновременно решает две задачи: обогревает помещение и нагревает воду для бытовых нужд. В отличие от одноконтурного, ему не нужен отдельный бойлер - всё размещено в одном корпусе. Именно это делает двухконтурные котлы популярным выбором для квартир и частных домов, где нет централизованного горячего водоснабжения или оно ненадёжное. Чтобы правильно выбрать, настроить и обслуживать такой котёл - нужно понимать, как он устроен и по какому принципу работает.
Из чего состоит двухконтурный газовый котёл
Независимо от производителя и модели, конструкция двухконтурного котла содержит одни и те же ключевые узлы. Разница между брендами - в качестве исполнения, типе автоматики и дополнительных функциях, но базовая схема одинакова.
Горелка и камера сгорания
Горелка - это первый элемент в цепи преобразования газа в тепло. Она смешивает газ с воздухом и сжигает смесь, передавая тепло теплообменнику. Современные котлы оснащаются модуляционными горелками, которые плавно изменяют мощность в зависимости от потребности - от минимума до максимума - вместо простого режима «включено/выключено». Это снижает расход газа и уменьшает количество холодных пусков, которые больше всего изнашивают котёл.
Камера сгорания бывает двух типов, и это один из важнейших критериев при выборе котла. Открытая камера берёт воздух для горения непосредственно из помещения, а продукты сгорания выводятся через традиционный вертикальный дымоход с естественной тягой. Такой котёл требователен к условиям монтажа: нужен исправный дымоход соответствующего сечения и достаточная вентиляция котельной. Закрытая камера (турбированная) полностью изолирована от воздуха помещения - встроенный вентилятор принудительно подаёт воздух и выводит отработанные газы через коаксиальную трубу наружу. Это позволяет устанавливать котёл даже в жилых помещениях без отдельного дымохода - достаточно вывести трубу через наружную стену.
Первичный и вторичный теплообменники
Первичный теплообменник расположен непосредственно над горелкой. Через него проходит теплоноситель контура отопления, нагреваясь от пламени до температуры 60–85°C в зависимости от настроек. Изготавливается преимущественно из меди или нержавеющей стали - медь лучше передаёт тепло, нержавейка устойчивее к коррозии.
Вторичный теплообменник отвечает за нагрев воды для горячего водоснабжения. Он не контактирует с горелкой напрямую - здесь тепло передаётся от теплоносителя контура отопления к водопроводной воде через пластинчатую конструкцию. Вторичный теплообменник является наиболее уязвимым к накипи узлом: холодная водопроводная вода постоянно нагревается и охлаждается, что ускоряет отложение солей. При жёсткости воды свыше 7 мг-экв/л без умягчения накипь выводит теплообменник из строя за 3–5 лет.
Часть производителей вместо двух отдельных теплообменников устанавливает битермический теплообменник - конструкцию «труба в трубе», где по внутреннему каналу идёт вода ГВС, а по внешнему - теплоноситель отопления. Он компактнее и дешевле в производстве, но сложнее в обслуживании: при засорении или накипи заменить его значительно дороже, чем обычный пластинчатый вторичный теплообменник.
Циркуляционный насос
Циркуляционный насос обеспечивает принудительное движение теплоносителя по контуру отопления. Без него вода не циркулировала бы равномерно по радиаторам - особенно в системах с горизонтальными участками и большим количеством контуров. Насос в двухконтурном котле обслуживает только контур отопления; при переключении на ГВС он продолжает работу, поддерживая циркуляцию в первичном теплообменнике.
Трёхходовой клапан
Трёхходовой клапан - это ключевой элемент, переключающий поток теплоносителя между двумя режимами работы. В положении «отопление» он направляет теплоноситель по замкнутому контуру через радиаторы. При открытии крана горячей воды клапан поворачивается и перенаправляет теплоноситель через вторичный теплообменник для нагрева водопроводной воды. Привод клапана - электромеханический, управляется платой управления автоматически.
Именно неисправность трёхходового клапана является одной из наиболее распространённых причин того, что котёл перестаёт давать горячую воду или, напротив, не переходит в режим отопления. Клапан может заклинить из-за накипи или износа уплотнений после 5–10 лет эксплуатации.
Расширительный бак и группа безопасности
При нагреве теплоноситель расширяется - в системе отопления объёмом 100 л прирост составляет около 4–5 л при нагреве с 20°C до 80°C. Расширительный бак компенсирует этот излишек, предотвращая скачки давления. В большинстве настенных котлов встроен бак объёмом 6–8 л, чего достаточно для систем до 100–120 л. При большем объёме системы устанавливают дополнительный внешний бак.
Группа безопасности включает предохранительный клапан (срабатывает при давлении свыше 3 бар), автоматический воздухоотводчик и манометр. Она защищает систему от аварийного повышения давления в случае, если расширительный бак не справляется.
Электронная плата управления и датчики
Плата управления - это мозг котла. Она обрабатывает сигналы от датчиков, управляет горелкой, насосом, трёхходовым клапаном и отображает рабочие параметры на дисплее. Современные платы поддерживают подключение комнатных термостатов и систем «умный дом» через интерфейсы OpenTherm или 0–10В.
Для контроля работы котёл оснащается набором датчиков:
- датчик температуры подачи - контролирует температуру теплоносителя на выходе из котла;
- датчик температуры обратной линии - отслеживает температуру теплоносителя, возвращающегося из системы;
- датчик давления теплоносителя - фиксирует падение или повышение давления в контуре;
- датчик протока (реле протока) - реагирует на открытие крана горячей воды и запускает режим ГВС;
- датчик пламени - подтверждает наличие горения, при сбое блокирует подачу газа;
- датчик тяги или дифференциальный датчик давления - контролирует работу вентилятора в закрытых камерах.
При отклонении любого параметра от нормы плата выводит код ошибки на дисплей и останавливает котёл. Это защищает систему от работы в аварийном режиме.
Как работает контур отопления
Контур отопления в двухконтурном котле работает по замкнутому циклу. Теплоноситель - вода или антифриз - постоянно циркулирует по замкнутой цепи: котёл, трубы, радиаторы и обратно. Циркуляционный насос обеспечивает постоянное движение теплоносителя независимо от того, работает ли горелка в данный момент.
Запуск цикла нагрева выглядит так: когда температура теплоносителя в обратной линии падает ниже заданного значения, плата управления открывает газовый клапан и подаёт искру розжига. Горелка разжигается, нагревая первичный теплообменник. Теплоноситель, проходя через теплообменник, нагревается и направляется в систему. Современные котлы нагревают теплоноситель примерно с 40°C на входе до 70–80°C на выходе за несколько минут работы горелки.
Когда температура теплоносителя достигает заданной отметки, плата отключает подачу газа - горелка гаснет. Но циркуляционный насос не останавливается сразу. Он продолжает работать ещё 30–60 секунд после отключения горелки. Это критически важно: остаточное тепло в теплообменнике после остановки насоса может локально вскипятить теплоноситель, стоящий в нём, - возникнут паровые пробки и гидроудар. Продолжение работы насоса равномерно распределяет остаточное тепло и охлаждает теплообменник до безопасной температуры.
Через заданный интервал - обычно 3–10 минут в зависимости от настроек антициклирования - плата снова проверяет температуру обратной линии. Если теплоноситель остыл ниже порогового значения - запускается следующий цикл нагрева. Этот алгоритм называется погодозависимым или температурным регулированием и является базовым для всех современных газовых котлов.
Важный момент: регулирование может быть настроено как по температуре подачи, так и по температуре обратной линии. Регулирование по обратной линии считается более точным - оно отражает реальное тепловое состояние системы, а не только что нагретого теплоносителя на выходе из котла.
Как работает контур горячего водоснабжения
Контур ГВС в двухконтурном котле не является самостоятельным замкнутым циклом - это проточная система. Водопроводная вода проходит через вторичный теплообменник, нагревается и сразу поступает к крану. Никакого накопления нет - вода нагревается именно в тот момент, когда её потребляют. Поэтому такие котлы ещё называют проточными водонагревателями.
Последовательность событий при открытии крана горячей воды выглядит так: поток водопроводной воды через реле протока фиксируется платой управления - срабатывание происходит уже при расходе от 2–2,5 л/мин. Плата подаёт сигнал на трёхходовой клапан, который переключается и направляет теплоноситель контура отопления через вторичный теплообменник вместо радиаторов. Горелка при необходимости увеличивает мощность - котёл переходит в режим ГВС с приоритетом над отоплением. Вода нагревается до установленной температуры - обычно 45–60°C - и поступает к крану. Как только кран закрывается, реле протока фиксирует остановку потока, плата возвращает трёхходовой клапан в исходное положение и котёл восстанавливает режим отопления.
Приоритет ГВС над отоплением заложен в логику всех двухконтурных котлов. Это означает, что во время разбора горячей воды радиаторы временно не получают теплоноситель. На практике при кратковременном использовании - помыть руки, налить чайник - температура в комнатах не успевает заметно снизиться. Но при длительном водоразборе - например, наполнение ванны на 150–200 л - помещение может немного остыть.
Отдельная особенность проточного нагрева - задержка горячей воды. От момента открытия крана до появления горячей воды проходит 5–30 секунд - пока холодная вода, стоящая в трубах между котлом и краном, не выйдет. Некоторые производители решают эту проблему функцией горячего старта: плата управления с определённым интервалом - например, каждые 30–40 минут - ненадолго переключает трёхходовой клапан на вторичный теплообменник и поддерживает его в тёплом состоянии. Благодаря этому горячая вода появляется почти мгновенно. Эта функция есть не у всех моделей, но у котлов среднего и высшего ценового сегмента встречается довольно часто.
Производительность контура ГВС - один из ключевых параметров при выборе котла. Она измеряется в литрах в минуту при нагреве на определённое количество градусов. Например, котёл мощностью 24 кВт может нагревать примерно 11–13 л/мин при подъёме температуры на 25°C - этого достаточно для одновременной работы одного душа и раковины. Котёл на 28–32 кВт даёт 14–16 л/мин и может обслуживать более интенсивное водопотребление.
Конденсационный и обычный двухконтурный котёл - в чём разница
Все двухконтурные газовые котлы делятся на два принципиально разных типа по способу утилизации тепла: обычные (атмосферные или турбированные) и конденсационные. Разница между ними - не в комфорте или функциях, а в физическом принципе работы и, как следствие, в эффективности использования газа.
В обычном котле продукты сгорания после нагрева теплообменника отводятся в дымоход с температурой 150–200°C. Вместе с ними уходит и значительная часть тепла в виде водяного пара, образующегося при сгорании газа. Это тепло просто теряется. КПД таких котлов составляет 88–92% от теплоты сгорания газа - вполне неплохой показатель, но не предельный.
Конденсационный котёл устроен так, что он возвращает это потерянное тепло обратно в систему. Дополнительный конденсационный теплообменник охлаждает дымовые газы до 40–60°C - ниже точки росы водяного пара. Пар конденсируется, выделяя скрытой теплоты сгорания ещё 10–11% от теплотворной способности газа. Именно поэтому КПД конденсационных котлов достигает 104–108% - эта цифра не противоречит законам физики, поскольку считается относительно низшей теплотворной способности газа, без учёта теплоты конденсации пара.
На практике разница в расходе газа между обычным и конденсационным котлом при одинаковой тепловой мощности составляет 12–18% в год. Для дома площадью 150 м² это может означать экономию 150–250 м³ газа за отопительный сезон. Но конденсационный котёл стоит на 30–60% дороже обычного той же мощности, поэтому окупаемость зависит от цены на газ и интенсивности использования.
Есть важное условие: конденсационный котёл полностью раскрывает свой потенциал только при низкотемпературном режиме работы - когда температура обратной линии не превышает 45–50°C. Если подключить его к старой системе с чугунными радиаторами, где теплоноситель нужно нагревать до 70–80°C, котёл будет работать почти без конденсации - и преимущество над обычным сократится до 4–6%. Лучше всего конденсационные котлы сочетаются с тёплым полом или современными низкотемпературными радиаторами, где достаточно 45–55°C на подаче.
Отдельный момент - конденсат. При работе конденсационного котла образуется 1–3 л кислого конденсата в час работы (pH 3,5–5,5). Его нужно отводить в канализацию, а при больших объёмах - нейтрализовать перед сливом. Это требует продуманной схемы подключения при монтаже.
Настенные и напольные двухконтурные котлы
По способу установки двухконтурные газовые котлы делятся на настенные и напольные. Это не просто вопрос размещения - между ними есть существенная разница в мощности, конструкции и сфере применения.

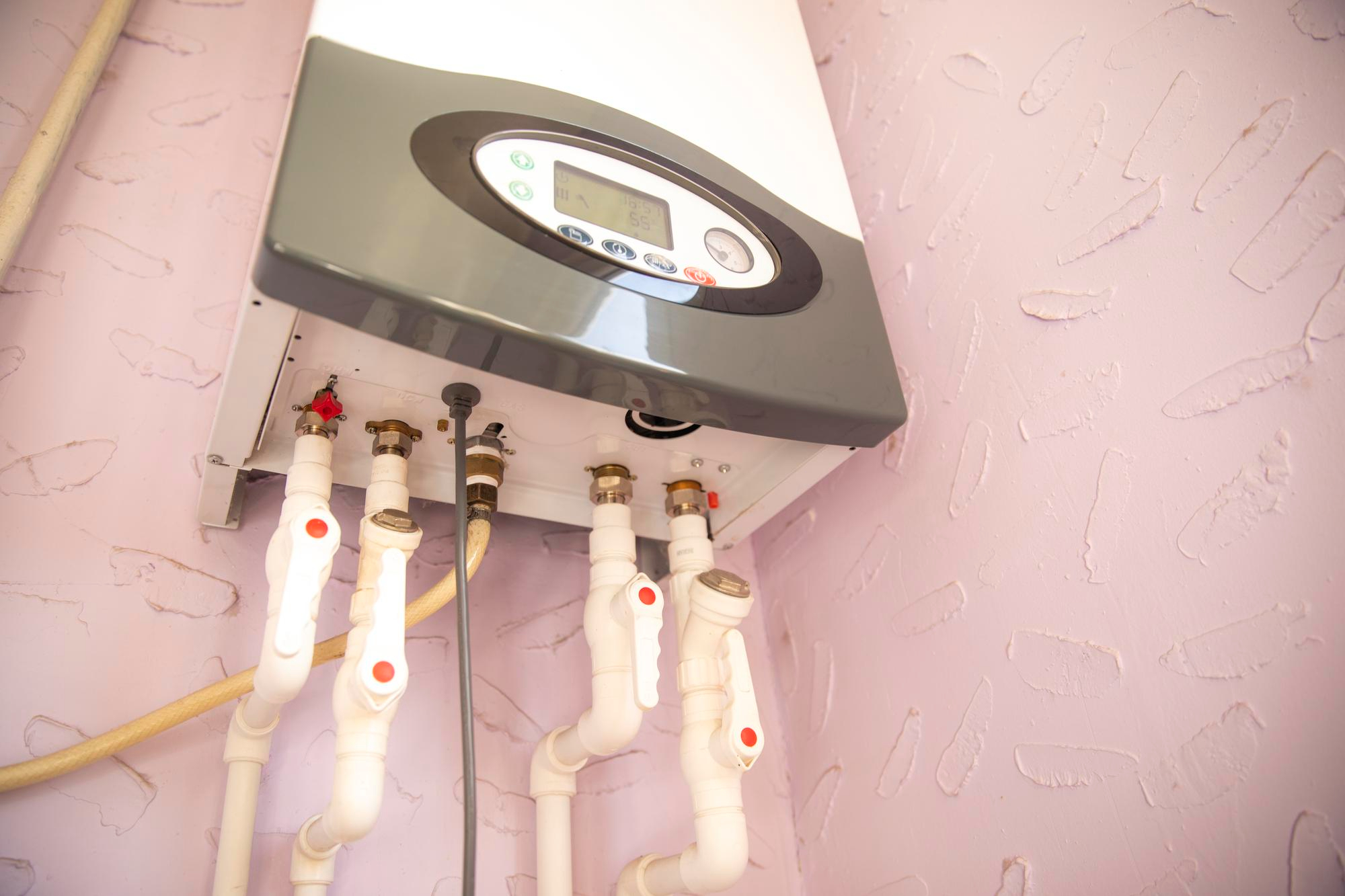

Настенные котлы - наиболее распространённый вариант для квартир и частных домов площадью до 200–250 м². Весь агрегат вместе с насосом, расширительным баком и группой безопасности собран в компактном корпусе размером примерно 40×70×30 см и весом 25–40 кг. Мощность настенных двухконтурных котлов обычно составляет 12–35 кВт, чего достаточно для обогрева хорошо утеплённого дома площадью до 300–350 м² и одновременного нагрева воды для одной-двух точек водоразбора. Теплообменники в настенных котлах преимущественно медные или из нержавеющей стали.
Напольные котлы используются там, где нужна большая мощность - от 30 кВт и выше, вплоть до 100 кВт в бытовых моделях. Они крупнее по габаритам, тяжелее (60–200 кг) и требуют отдельного помещения - котельной с соответствующей вентиляцией. Зато напольные котлы долговечнее: чугунный теплообменник напольного котла служит 30–50 лет без замены, тогда как медный теплообменник настенного - 15–20 лет при условии правильного обслуживания. Напольные двухконтурные котлы реже встречаются на рынке - большинство напольных моделей одноконтурные, а ГВС организуется через отдельный бойлер косвенного нагрева.
При выборе между типами стоит отталкиваться от трёх параметров: площадь и тепловые потери дома, количество точек водоразбора и наличие места для монтажа. Для типичной квартиры или дома до 200 м² настенный котёл на 24–28 кВт закроет все потребности. Для большого коттеджа от 300 м² с двумя санузлами и кухней - стоит рассмотреть либо мощный настенный котёл на 32–35 кВт, либо напольный одноконтурный с отдельным бойлером на 150–200 л.
Распространённые проблемы двухконтурных котлов и как их распознать
Большинство неисправностей двухконтурного котла не возникают внезапно - они развиваются постепенно и имеют характерные симптомы задолго до полного отказа. Понимание этих симптомов позволяет вовремя устранить проблему и не доводить до аварийной остановки в разгар отопительного сезона.
Накипь в теплообменнике
Это наиболее распространённая и самая медленная проблема. Соли кальция и магния из водопроводной воды откладываются на стенках вторичного теплообменника при каждом нагреве. Слой накипи толщиной всего 1 мм снижает теплообмен на 10%, толщиной 5 мм - на 40–50%. Внешне это проявляется так: вода из крана становится всё менее горячей при том же значении настройки котла, время выхода горячей воды увеличивается, а сам котёл начинает гудеть или клокотать во время нагрева ГВС. Решение - промывка теплообменника лимонной кислотой или специальными реагентами раз в 2–3 года при жёсткой воде и раз в 4–5 лет при мягкой.
Неисправность трёхходового клапана
Клапан может заклинить в одном из положений - либо в режиме отопления, либо в режиме ГВС. Если он застрял в положении отопления - котёл будет нагревать радиаторы, но горячая вода из крана не появится или будет едва тёплой. Если застрял в положении ГВС - радиаторы перестанут прогреваться, даже когда никто не открывает кран. Ещё один симптом частичного заклинивания - горячая вода есть, но котёл при этом не переходит полностью на отопление: радиаторы тёплые, но не нагреваются до заданной температуры. Причина в большинстве случаев - накипь или износ уплотнений. Клапан либо промывают, либо заменяют - в зависимости от степени износа.
Засорение датчика протока
Датчик протока (реле потока) - это небольшой элемент с крыльчаткой внутри, которая вращается под давлением водопроводной воды и сигнализирует плате о начале водоразбора. При засорении или накипи крыльчатка перестаёт вращаться - плата не получает сигнала и не переключает котёл в режим ГВС. Симптом: кран открыт, но горячая вода не появляется, котёл продолжает греть отопление. Первый шаг диагностики - несколько раз резко открыть и закрыть кран: иногда это сдвигает крыльчатку с места. Если не помогло - датчик снимают и промывают или заменяют.
Воздух в системе отопления
Воздушные пробки блокируют циркуляцию теплоносителя на отдельных участках системы. Характерные симптомы: радиатор холодный сверху и тёплый снизу, или отдельные секции холодные; появляется бульканье и шум в трубах при работе насоса. Решается стравливанием воздуха через краны Маевского на каждом радиаторе. Если воздух появляется регулярно - это сигнал либо подсоса воздуха через неплотное соединение, либо снижения давления в системе ниже 1 бара.
Низкое давление в контуре отопления
Рабочее давление в контуре отопления большинства настенных котлов - 1,5–2 бара в холодном состоянии. Если давление падает ниже 0,8–1 бара, котёл выходит на аварийную остановку и выводит код ошибки. Причины падения давления бывают двух типов: медленная утечка - микротрещина или неплотное соединение где-то в системе, через которое теплоноситель постепенно уходит; и неисправный расширительный бак - если мембрана бака разорвалась, он не компенсирует расширение теплоносителя и давление скачет во время нагрева, затем сбрасывается через предохранительный клапан. Первый вариант лечится поиском и устранением утечки, второй - подкачкой или заменой расширительного бака.
