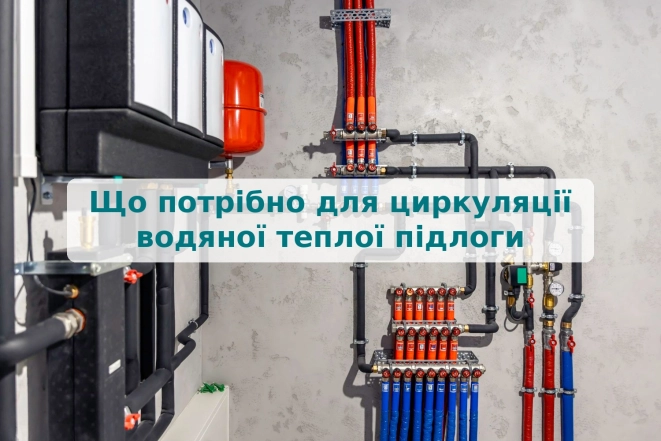

Что нужно для циркуляции водяного тёплого пола?
- Циркуляционный насос - основа движения теплоносителя
- Смесительный узел - сердце системы тёплого пола
- Коллектор - распределение по контурам
- Трубы для контуров тёплого пола
- Гидравлическая балансировка системы
- Защита котла от низкотемпературной коррозии
- Расширительный бак и группа безопасности
- Первое заполнение и запуск системы
Тёплый пол может греть неравномерно, потреблять больше газа, чем нужно, или заставлять котёл работать в аварийном режиме - и причина почти всегда одна: циркуляция настроена неправильно. Разберём, из каких элементов состоит правильная схема и что именно каждый из них делает.
Циркуляционный насос - основа движения теплоносителя
Средняя длина одного контура тёплого пола - 60-120 м трубы диаметром 16-20 мм. Протолкнуть теплоноситель через такую трассу самотёком невозможно. Естественная конвекция здесь не применима - только принудительная циркуляция.
Циркуляционный насос подбирается по двум параметрам: расходу (м³/ч) и напору (м вод. ст.). Расход определяется количеством и длиной контуров - в среднем 1-3 л/мин на контур в зависимости от его длины и шага укладки трубы. Напор - гидравлическим сопротивлением самого длинного контура и всех элементов системы: смесительного узла, коллектора, запорной арматуры. Для типичного частного дома с площадью тёплого пола 80-150 м² достаточно насоса с расходом 1,5-2,5 м³/ч и напором 4-6 м. Насос с запасом - не проблема: просто будет работать на пониженной скорости.
Устанавливается насос в смесительном узле на обратной линии - после того как теплоноситель прошёл через контуры и охладился. Ресурс выше, чем при установке на подаче, где температура выше. Современные насосы с частотным регулированием автоматически подбирают обороты в зависимости от текущей нагрузки: при частичном закрытии контуров термостатами насос снижает расход и даёт реальную экономию 20-30% по сравнению с насосом фиксированной скорости.
Смесительный узел - сердце системы тёплого пола
Котёл подаёт теплоноситель температурой 70-90°C. Тёплый пол хочет 30-45°C - при более высокой температуре поверхность пола перегреется выше комфортных 28-29°C. Задача смесительного узла - взять горячий теплоноситель с подачи, смешать с охлаждённым с обратки и подать в контуры нужную температуру.

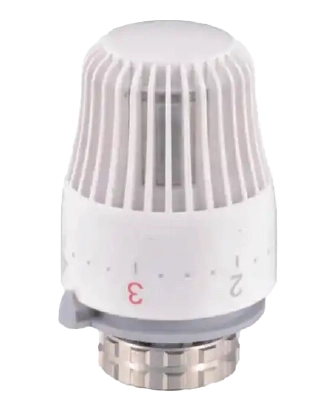

Ключевой элемент - трёхходовой или двухходовой клапан. Трёхходовой имеет три патрубка: горячая вода из котла, холодная с обратки и выход в контуры. Изменяя проходное сечение между патрубками, клапан регулирует соотношение составляющих в смеси. Управляет им термоголовка с выносным датчиком температуры на подающем трубопроводе после точки смешения - открывает или закрывает клапан в зависимости от текущей температуры.
Двухходовой клапан проще и дешевле: либо пропускает горячий теплоноситель, либо перекрывает его, система работает в импульсном режиме. Минус - котёл чаще включает и выключает горелку.
Кроме клапана, в смесительный узел входят циркуляционный насос, балансировочный клапан для настройки расхода через узел, термометры на подаче и обратке и байпас с перепускным клапаном для защиты насоса при полном закрытии контуров. Готовые узлы в сборе монтировать проще - не нужно подбирать компоненты отдельно и думать о совместимости.
Коллектор - распределение по контурам
Гребёнка с отводами, к каждому из которых подключается отдельный контур труб. Две параллельные планки - подающая и обратная - соединены между собой через контуры. Количество отводов соответствует количеству контуров: одна комната площадью 20 м² может иметь 1-3 контура в зависимости от шага укладки и площади.
На подающей планке коллектора устанавливаются расходомеры - прозрачные колбы с поплавком, показывающие расход через каждый контур в л/мин. Без них сбалансировать систему невозможно: теплоноситель всегда идёт преимущественно по более коротким контурам, оставляя длинные холодными. Расходомеры позволяют отрегулировать расход независимо - обычно 1,5-3 л/мин на контур.

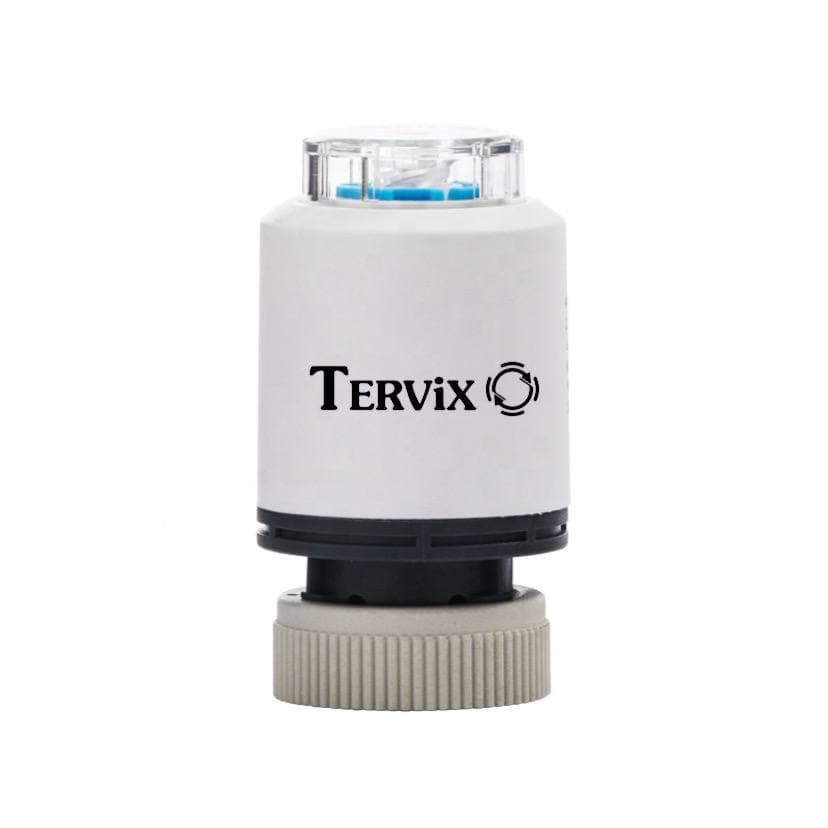

На обратной планке - термостатические клапаны с электроприводами. Каждый привод подключается к комнатному термостату своего помещения. Температура в комнате достигла заданного значения - термостат закрывает клапан этого контура. Охладилась - открывает. Вот так +22°C в гостиной и +18°C в спальне поддерживаются одновременно и независимо друг от друга.
Коллектор устанавливается в шкаф или нишу в стене на уровне пола или чуть выше - со свободным доступом для регулирования расходомеров и обслуживания. Замуровывать без ревизионного люка нельзя.
Трубы для контуров тёплого пола
Труба - единственный элемент системы, замурованный в стяжку на десятилетия. Поэтому выбор здесь важнее, чем кажется. Для водяного тёплого пола применяют трубы из сшитого полиэтилена (PE-X), полиэтилена с повышенной термостойкостью (PE-RT) или металлополимерные трубы с алюминиевым слоем.
Трубы PE-X и PE-RT диаметром 16 или 20 мм - самый распространённый выбор. Выдерживают длительную работу при температуре до 95°C и давлении до 6 бар - с большим запасом относительно реальных условий тёплого пола (35-45°C и 1,5-2,5 бар). PE-X имеет память формы и после деформации стремится восстановить первоначальное состояние - нужна надёжная фиксация в стяжке. PE-RT более гибкая и проще в укладке.
Металлополимерная труба держит форму после сгибания - петли не распрямляются, дополнительные фиксаторы не нужны. Но в местах соединений на подключении к коллектору используются компрессионные или пресс-фитинги, и за десятилетия работы компрессионные соединения могут потребовать подтяжки. Если узел залит в стяжку - подтянуть уже не получится. Поэтому правило простое: контур от коллектора до коллектора без единого стыка внутри.
Стандартный шаг укладки - 150 мм для основного отопления и 200-250 мм для дополнительного подогрева пола. При шаге 150 мм с трубы 16 мм на 1 м² расходуется около 6,7 м, при шаге 200 мм - 5 м. Максимальная рекомендуемая длина одного контура: 80-100 м для трубы 16 мм, 100-120 м для трубы 20 мм. Большое помещение - несколько контуров примерно одинаковой длины: так проще балансировать.
Гидравлическая балансировка системы
Без балансировки система не будет равномерной - даже идеально смонтированная. Теплоноситель всегда идёт путём наименьшего сопротивления - то есть через самый короткий контур. Если в системе есть контур 50 м и контур 100 м, без балансировки через короткий пойдёт в 2-3 раза больше теплоносителя, чем через длинный. Одна зона перегреется, другая останется холодной. Котёл компенсирует неравномерность повышенной температурой подачи, расход газа растёт.
Балансировка выполняется после первого запуска и прогрева системы. На расходомерах подающей планки постепенно прикрывают клапаны более коротких контуров, добиваясь одинакового расхода во всех - обычно 1,5-2,5 л/мин. Параллельно контролируют температуру на обратных патрубках: при правильной балансировке разница между подачей и обраткой во всех контурах примерно одинакова - 5-10°C. Контур возвращает воду значительно горячее других - его ещё немного прикрывают.
Защита котла от низкотемпературной коррозии
Газовый или твердотопливный котёл требует минимальной температуры на обратном трубопроводе - обычно 55-60°C. Если обратка холоднее, внутри теплообменника образуется конденсат, который в сочетании с продуктами сгорания даёт кислоту и разрушает металл. Тёплый пол возвращает теплоноситель при 25-35°C. Для обычного котла это проблема.
Решение - байпас с перепускным клапаном в смесительном узле. Он соединяет подачу и обратку напрямую, минуя контуры пола. Когда обратный теплоноситель слишком холодный - часть горячего теплоносителя с подачи подмешивается к нему через байпас и поднимает температуру на входе в котёл до безопасного уровня. Конденсационные котлы такой защиты не требуют: они спроектированы для низкотемпературных систем и даже извлекают из конденсата дополнительное тепло.
Расширительный бак и группа безопасности
При нагреве от 20°C до 80°C 100 литров воды увеличиваются в объёме примерно на 2,9 л. В закрытой системе без компенсатора это резкий скачок давления. Расширительный бак поглощает избыточный объём: резиновая мембрана внутри сжимается под давлением расширенной воды. При охлаждении возвращает воду обратно в контур.
Объём бака - 10-12% от общего объёма теплоносителя в системе. Для ориентира: 100 м трубы 16 мм содержат около 15 л теплоносителя, 100 м трубы 20 мм - около 24 л. Для тёплого пола площадью 100 м² с контурами общей длиной 600-800 м объём теплоносителя в полу составит 90-120 л. Бак нужен от 12-15 л.
Группа безопасности устанавливается на подаче от котла и включает три элемента: предохранительный клапан (сбрасывает воду при давлении выше 2,5-3 бар), манометр и автоматический воздухоотводчик. Вместе они защищают систему от аварийного превышения давления и удаляют воздух, который неизбежно появляется при заполнении и в первые недели работы новой системы.
Первое заполнение и запуск системы
Систему заполняют теплоносителем медленно - чтобы воздух успевал выходить через автоматические воздухоотводчики на коллекторе и группе безопасности. Давление поднимают до 1,5 бар и проверяют все соединения на герметичность.
Первый нагрев - постепенно. Первый день: температура подачи 25°C. Каждые последующие 1-2 дня - повышение на 5°C до достижения рабочей температуры. Резкий нагрев может вызвать трещины в стяжке из-за неравномерного теплового расширения - особенно если стяжка ещё недостаточно набрала прочность. Минимальный срок от заливки стяжки до первого запуска: 28 суток для цементно-песчаных растворов, 7 суток для ангидритовых сухих смесей.
После выхода на рабочую температуру - окончательная балансировка контуров и настройка комнатных термостатов. На полную стабилизацию теплового режима обычно уходит 2-5 суток работы.
