Как выбрать стальной радиатор для отопления дома?
- Типы стальных радиаторов по конструкции
- Расчёт необходимой мощности радиатора
- Рабочее давление и прочность конструкции
- Размеры и габариты радиаторов
- Тип подключения радиаторов
- Качество стали и антикоррозийное покрытие
- Комплектация и дополнительные элементы
Стальные радиаторы занимают около 60% рынка отопительных приборов в Украине благодаря оптимальному сочетанию цены, эффективности и долговечности. Их теплопередача на 20–30% выше по сравнению с чугунными аналогами при меньшем весе и габаритах. Стальные батареи быстро нагревают помещение — уже через 10–15 минут после запуска системы ощущается тепло.
Главные преимущества стальных радиаторов — небольшая инерционность, позволяющая точно регулировать температуру, и доступная стоимость. Они на 40–50% дешевле алюминиевых при сопоставимой мощности. Компактность конструкции экономит пространство — глубина панельных моделей составляет всего 6–17 см против 9–14 см у чугунных батарей.
При выборе стального радиатора необходимо учитывать тип системы отопления, площадь помещения, рабочее давление в системе и способ подключения. Правильно подобранный радиатор прослужит 15–25 лет без потери эффективности.
Типы стальных радиаторов по конструкции

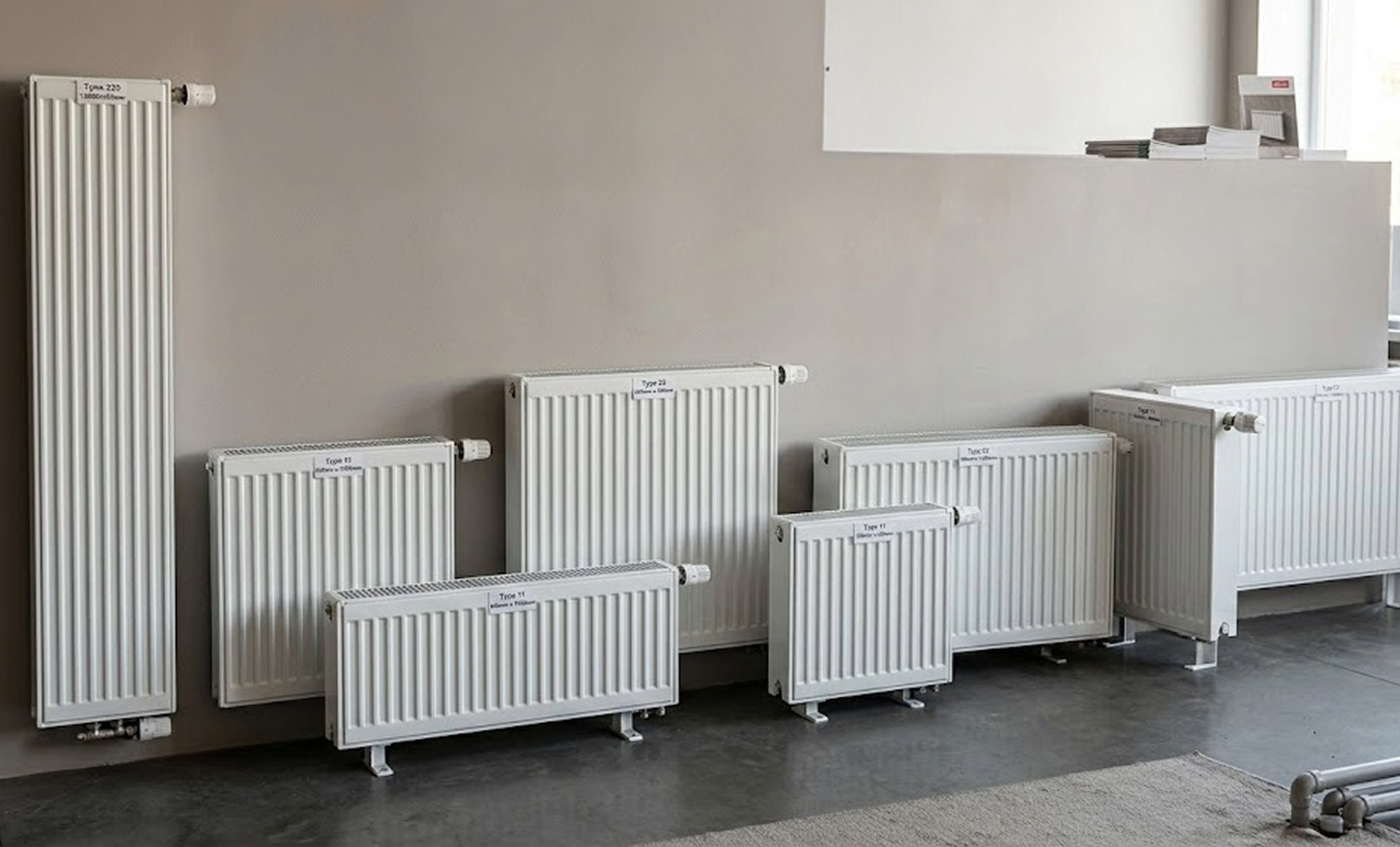

- Панельные радиаторы состоят из одной или нескольких нагревательных панелей и конвекционных пластин между ними. Обозначение типа указывает на количество панелей и конвекторов: первая цифра — панели, вторая — конвекторы. Тип 10 имеет одну панель без конвектора, тип 11 — одну панель с одним конвектором, тип 22 — две панели с двумя конвекторами, тип 33 — три панели с тремя конвекторами.
- Теплопередача зависит от типа конструкции. Радиатор типа 10 длиной 1000 мм и высотой 500 мм выдаёт около 700 Вт, тип 11 — 1100 Вт, тип 22 — 1800 Вт, тип 33 — 2600 Вт при температуре теплоносителя 75°C. Чем больше панелей и конвекторов, тем мощнее радиатор, но и глубже — от 6 см у типа 10 до 17 см у типа 33.
- Трубчатые радиаторы изготавливаются из стальных труб, сваренных между собой. Они выдерживают рабочее давление до 15 бар против 6–10 бар у панельных. Их конструкция прочнее, но стоимость на 30–40% выше. Трубчатые модели выбирают для систем центрального отопления с высоким давлением или для помещений с повышенными требованиями к дизайну.
- Конвекторные стальные радиаторы имеют развитую систему пластин, усиливающих циркуляцию воздуха. Они быстрее прогревают помещение за счёт конвекции, но создают более интенсивное движение воздуха, которое может поднимать пыль. Их эффективность на 15–20% выше, чем у панельных того же размера.
Расчёт необходимой мощности радиатора
- Базовая формула расчёта: 100 Вт тепловой мощности на 1 м2 площади помещения при высоте потолка 2,7 м. Для комнаты 20 м2 необходим радиатор мощностью 2000 Вт. Это ориентировочный показатель для помещений со средней теплоизоляцией, одним окном стандартного размера и одной внешней стеной.
- Далее необходимо учитывать дополнительные факторы. При высоте потолка 3 м расчётную мощность умножают на коэффициент 1,1, при 3,5 м — на 1,2. Угловые комнаты с двумя внешними стенами требуют увеличения мощности на 20%. Большое окно (более 2,5 м2) добавляет 100 Вт на каждый квадратный метр остекления.
- После этого учитывают тип здания. Для новостройки с утеплёнными стенами базовый показатель снижают до 80–90 Вт/м2, для старых домов без утепления повышают до 120–130 Вт/м2. В частных домах с неотапливаемым подвалом мощность для первого этажа увеличивают на 10–15%, для мансарды — на 15–20%.
Практический пример: комната 18 м2 в новостройке, высота потолка 2,8 м, одно окно 1,5×1,4 м, одна внешняя стена. Расчёт: 18 м2 × 90 Вт/м2 × 1,05 (высота) = 1701 Вт. Подойдёт радиатор типа 22 высотой 500 мм и длиной 1000 мм с мощностью 1800 Вт или тип 11 длиной 1600 мм с мощностью 1760 Вт.
Рабочее давление и прочность конструкции
Рабочее давление — максимальное постоянное давление, которое выдерживает радиатор в процессе эксплуатации. Испытательное давление в 1,5 раза выше и используется для проверки герметичности перед вводом в эксплуатацию. Панельные радиаторы выдерживают рабочее давление 6–10 бар, трубчатые — 10–15 бар.
Для многоэтажных домов с центральным отоплением необходимы радиаторы с рабочим давлением не менее 10 бар. Давление в системе возрастает примерно на 1 бар каждые 10 метров высоты. В 9-этажном доме давление на нижних этажах может достигать 7–8 бар, поэтому запас прочности обязателен. Трубчатые радиаторы с показателем 12–15 бар оптимальны для таких условий.
В частных домах с автономным отоплением давление редко превышает 2–3 бар. Здесь достаточно панельных радиаторов с рабочим давлением 6–8 бар. Это позволяет сэкономить 25–35% стоимости по сравнению с высоконапорными моделями без потери надёжности.
Проверить соответствие характеристик можно в техническом паспорте радиатора. Обязательно должны быть указаны рабочее и испытательное давление в барах. Качественные производители также указывают максимальную температуру теплоносителя (обычно 110–120°C) и гарантийный срок службы.
Размеры и габариты радиаторов
Стандартные высоты стальных радиаторов — 300, 400, 500 и 600 мм. Наиболее популярные модели высотой 500 мм подходят для установки под большинством подоконников. Радиаторы 300 мм применяют в помещениях с панорамными окнами или низким подоконником. Модели высотой 600 мм выбирают для больших комнат, где требуется высокая теплопередача при ограниченной длине стены.
Длина панельных радиаторов варьируется от 400 до 3000 мм с шагом 100 мм. Наиболее распространённые размеры — 600, 800, 1000, 1200 и 1400 мм. Глубина зависит от типа: тип 10 имеет глубину 61 мм, тип 11 — 63 мм, тип 22 — 102 мм, тип 33 — 155 мм. При выборе размера учитывают, что радиатор должен быть на 7–10 см короче ширины подоконника для нормальной циркуляции воздуха.
Следующим шагом определяют расстояние от пола до нижнего края радиатора. Оптимальный зазор — 10–12 см, минимальный — 6 см. От стены радиатор устанавливают на расстоянии 3–5 см. Расстояние от верха радиатора до подоконника должно составлять минимум 10 см, иначе тепло не будет эффективно распределяться по комнате.
Пример подбора: подоконник высотой 80 см от пола, ширина ниши 120 см. Радиатор высотой 500 мм с кронштейнами займёт примерно 55 см. Остаётся 80 - 55 - 10 (расстояние от пола) = 15 см до подоконника. Длина радиатора — максимум 110 см, чтобы оставался запас по бокам.
Тип подключения радиаторов
Боковое подключение — наиболее распространённый вариант, при котором обе трубы (подача и обратка) подключаются с одной стороны радиатора. Подвод может быть с правой или левой стороны. Такой тип обеспечивает максимальную теплопередачу — до 100% от номинальной мощности. Боковое подключение подходит для всех систем отопления и является наиболее простым в монтаже.
Нижнее подключение используют, когда трубы проложены в полу или замурованы в стену снизу. Оба подключения расположены внизу радиатора на расстоянии 50 мм друг от друга (для моделей с межосевым расстоянием 50 мм). Такой способ эстетичнее, поскольку трубы менее заметны, однако теплопередача снижается на 10–15%. Для компенсации потерь мощности выбирают радиатор с запасом по мощности.
Диагональное подключение применяют для длинных радиаторов более 1200 мм. Подача теплоносителя осуществляется сверху с одной стороны, обратка — снизу с противоположной. Это обеспечивает равномерный прогрев всей площади батареи. При диагональном подключении длинных радиаторов (1800–2000 мм) теплопередача выше на 5–7% по сравнению с боковым.
Выбор типа подключения зависит от разводки труб в помещении. Если трубы уже проложены вертикально вдоль стены — выбирают боковое подключение. При скрытой напольной разводке целесообразнее нижнее. Для просторных комнат с радиаторами длиной более 1500 мм рекомендуется диагональное подключение для равномерного прогрева.
Качество стали и антикоррозийное покрытие
- Толщина металла панельных радиаторов составляет 1,15–1,25 мм у качественных производителей. Более дешёвые модели используют сталь толщиной 0,9–1,0 мм, что снижает прочность и срок службы. Качество сварки проверяют визуально — швы должны быть ровными, без наплывов и подгаров. У трубчатых радиаторов толщина труб — 1,5–2,0 мм.
- Внутреннее покрытие защищает радиатор от коррозии. Большинство производителей применяют цирконофосфатное покрытие толщиной 20–30 микрон или полимерную композицию. Качественное внутреннее покрытие продлевает срок службы на 30–40%. Внешнее покрытие — порошковая краска, запечённая при температуре 180–200°C. Толщина красочного слоя — 60–80 микрон.
- Дополнительную защиту от коррозии обеспечивает катодное защитное покрытие с магниевым анодом, однако такую опцию предлагают только премиальные производители. Стандартные радиаторы служат 10–12 лет в системах с качественным теплоносителем, с дополнительной защитой — до 20–25 лет. В системах с повышенной кислотностью воды или частыми перепадами температур срок службы сокращается на 20–30%.
Проверить качество покрытия можно при осмотре радиатора. Поверхность должна быть ровной, без потёков краски, раковин и сколов. На внутренних поверхностях не должно быть следов ржавчины или окисления. Гарантийный срок качественных радиаторов — минимум 5 лет на герметичность и 10 лет на корпус.
Комплектация и дополнительные элементы
Термостатическая головка позволяет автоматически поддерживать заданную температуру в помещении. Она устанавливается на термостатический клапан и реагирует на изменение температуры воздуха, увеличивая или уменьшая поток теплоносителя. Экономия энергии при использовании термостатов достигает 20–30%. Механические термостатические головки стоят 300–600 грн, электронные с более точным регулированием — 800–1500 грн.
Термостатический клапан встраивается в радиатор на входе теплоносителя. Он может быть прямым (для бокового подключения) или угловым (для нижнего). Клапаны бывают преднастроенными или с возможностью регулировки пропускной способности. Качественные клапаны изготавливают из латуни с никелированным покрытием.
Кронштейны для крепления радиатора к стене должны выдерживать вес заполненного водой радиатора с коэффициентом запаса прочности 2–3. Стандартная комплектация включает 2–3 кронштейна в зависимости от длины радиатора. Для радиаторов более 1200 мм устанавливают 3–4 кронштейна. Расстояние между кронштейнами не должно превышать 120 см.
Воздухоотводчик (кран Маевского) устанавливают на верхней противоположной от подвода стороне радиатора. Он предназначен для выпуска воздуха при заполнении системы и в процессе эксплуатации. Заглушки закрывают неиспользуемые отверстия в радиаторе. Качественная комплектация включает все необходимые элементы — клапаны, заглушки, воздухоотводчик, кронштейны и уплотнители. Неполная комплектация требует докупки деталей на 200–500 грн.
