Самые частые ошибки при монтаже водяного тёплого пола
- Двадцать один день, который нельзя ускорить
- Первый прогрев по протоколу, а не на глаз
- Деформационные швы: сорок квадратов, восемь метров и порог в дверях
- Демпферная лента по периметру, которую срезают слишком рано
- Сколько градусов должно быть на поверхности пола
- Финишное покрытие, которое съедает половину тепла
- Балансировка расходомерами: этап, который просто пропускают
- Мелочи на коллекторе, которые обнаруживаются уже после заливки
Самые дорогие ошибки с водяным тёплым полом случаются не тогда, когда раскладывают трубу, а после того, как её залили. Труба уже в бетоне, доступа нет, и любая неточность исправляется только болгаркой по стяжке. Именно поэтому ошибки второй половины монтажа, от графика первого прогрева до деформационных швов и финишного покрытия, обходятся в разы дороже криво уложенного контура.
Двадцать один день, который нельзя ускорить
Цементно-песчаная стяжка набирает прочность не тогда, когда перестаёт быть мокрой на ощупь, а по своему графику гидратации. Европейский стандарт на водяные системы напольного отопления разрешает начинать прогрев цементной стяжки не раньше чем через 21 день после заливки, и это не рекомендация "чтобы наверняка", а граница, за которой начинается трещинообразование.
Отдельно считают время высыхания под финишное покрытие, и тут ориентир другой: примерно одни сутки на каждый миллиметр толщины для первых 50 мм, а выше этой отметки время растёт нелинейно. Для стяжки 70 мм это означает далеко не 70 суток, а заметно больше, и именно поэтому строители, обещающие "плитку через две недели", либо работают с совсем другим типом смеси, либо готовят вам отслоение покрытия через год.
Ещё одно условие, о котором упоминают реже: стяжку не заливают в холоде. Ниже примерно 5°C процессы твердения замедляются настолько, что результат становится непредсказуемым, а согреть помещение тёплым полом в этот момент нельзя, потому что система ещё не имеет права работать. В неотапливаемой новостройке зимой это означает либо тепляк с тепловыми пушками, либо перенос работ.
И самый распространённый соблазн: включить контур "на минималку", чтобы стяжка быстрее просохла. Это не ускорение, а способ получить сетку трещин по всей площади, потому что влага выходит неравномерно, а бетон над трубой расширяется быстрее бетона между трубами.
Первый прогрев по протоколу, а не на глаз
Когда срок выдержки прошёл, систему не включают сразу на рабочую температуру. Стандартная процедура функционального прогрева выглядит как ступенька с фиксированными шагами.
| Шаг | Температура | Длительность |
|---|---|---|
| Выдержка стяжки | Выключено | От 21 суток |
| Старт прогрева | ~25°C | 3 суток |
| Выход на режим | Плавно до ~45°C | Без скачков |
| Удержание максимума | Проектный максимум | 4 суток, без ночного снижения |
Ключевая деталь, которую нарушают чаще всего: на этапе удержания максимума систему нельзя выключать на ночь. Смысл процедуры именно в том, чтобы стяжка прошла полный тепловой цикл под нагрузкой и показала все свои слабые места до того, как сверху ляжет плитка или паркет.
Вторая деталь касается порядка работ. Пусконаладку делают до укладки финишного покрытия, а не после. Если покрытие уже лежит, остаточная влага из стяжки во время первого прогрева пойдёт вверх и упрётся в клеевой слой, а это прямая дорога к отслоению. После прогрева влажность стяжки проверяют прибором, и только потом кладут плитку.
И отдельно стоит разделять два разных мероприятия, которые часто путают. Опрессовка, это проверка герметичности трубы давлением, её делают до заливки. Пусконаладка, это проверка работы системы с реальным источником тепла. Опрессованная система не является налаженной, и наоборот.
Деформационные швы: сорок квадратов, восемь метров и порог в дверях
Стяжка с трубой внутри живёт циклами нагрева и остывания, то есть постоянно меняет размеры. Если ей не дать куда двигаться, она найдёт выход сама, и это будет трещина в самом неудачном месте.
Практические пределы такие. Одну карту стяжки не делают больше примерно 40 м², а длина любой из сторон не должна превышать около 8 метров. Шов обязательно ставят в дверном проёме между помещениями, на границе между участками с отдельным управлением температурой, а также там, где отапливаемая стяжка стыкуется с неотапливаемой. Дополнительные швы стоит предусмотреть в зонах с большим остеклением, где тепловой режим резче среднего по дому.
Заполняют шов эластичным материалом и закрывают профилем, но никогда не затирают плиточной затиркой: жёсткая затирка превращает деформационный шов в обычный стык, и трещина появится рядом. Шов должен проходить насквозь, через все слои вплоть до финишного покрытия, а не только в стяжке, иначе плитка треснет над целым швом.
Труба, которая пересекает деформационный шов, обязательно идёт в защитной гильзе, чтобы движение стяжки не пережимало её в месте стыка. Это мелкая деталь на несколько гривен, и именно её забывают чаще всего.
Демпферная лента по периметру, которую срезают слишком рано
Лента вдоль стен выполняет ту же работу, что и деформационные швы, только на границе с конструкциями: даёт стяжке расширяться, не упираясь в стену. Толщина на практике обычно в пределах примерно 6-15 мм в зависимости от площади и рекомендаций производителя смеси.
Ошибок тут две, и обе однотипные. Первая, ленту ставят не по всему периметру: пропускают колонны, выступы, короба коммуникаций и дверные откосы. Вторая, излишек ленты срезают сразу после заливки, пока стяжка ещё не прошла тепловой цикл. Правильнее подрезать её уже после первого прогрева и перед укладкой покрытия, когда расширение уже произошло.
Ещё один момент, который выглядит мелким: пространство, которое оставляет лента, должно оставаться пустым или заполненным сжимаемым материалом. Если туда затечёт плиточный клей или затирка, лента перестаёт работать, и периметр снова становится жёстким.
Сколько градусов должно быть на поверхности пола
Тут есть жёсткие пределы, и они ниже, чем многие ожидают. Для жилой зоны максимальная температура поверхности пола ограничена примерно 29°C, а там, где сверху планируется плитка, ориентир опускается до 27°C. Для эластичных покрытий отдельно нормируют температуру на границе между стяжкой и покрытием, то есть на уровне клеевого слоя, и она тоже не должна превышать 27°C.
Практическое значение этих цифр не в том, чтобы уберечь ноги от ожога, а в том, что они задают потолок теплоотдачи. Пол площадью 20 м² при ограничении 29°C физически не может отдать больше определённого количества ватт, сколько бы градусов вы ни подали в трубу. Если расчёт теплопотерь комнаты требует больше, чем пол способен дать в этих пределах, никакой нагрев котла проблему не решит: нужен либо меньший шаг трубы, либо дополнительный прибор отопления, либо утепление ограждений.
Отсюда и типичный сюжет: владелец жалуется, что "тёплый пол не греет", крутит термостат на максимум, получает перегретую плитку в коридоре и всё ещё холодную спальню с панорамным окном. Проблема не в температуре, а в том, что на этапе проекта комнату с большим остеклением посчитали по тому же шаблону, что и внутреннюю.
Финишное покрытие, которое съедает половину тепла
Тёплый пол отдаёт тепло сквозь покрытие, и сопротивление этого покрытия прямо уменьшает мощность системы. Плитка и керамогранит тут вне конкуренции, потому что почти не мешают теплу. Ламинат и винил проходят нормально, если производитель прямо допускает их для напольного отопления. Ковровое покрытие резко уменьшает отдачу, а подложка из войлока или полиуретана под ним превращает систему в декорацию, поэтому таких подложек над тёплым полом избегают.
С деревом отдельная история. Массивная доска сильно реагирует на циклы нагрева и высыхания, и над тёплым полом склонна к растрескиванию и расхождению стыков. Инженерная доска ведёт себя спокойнее из-за многослойной структуры, поэтому для тёплого пола её выбирают чаще. В любом случае ширина и толщина доски имеют значение: чем толще и шире, тем хуже она пропускает тепло и тем сильнее "играет" на циклах.
Для плитки и камня над стяжкой с подогревом стоит предусмотреть разделительную мембрану. Она компенсирует разницу в движении стяжки и плиточного слоя и существенно уменьшает риск трещин по швам, особенно на больших площадях без достаточного количества деформационных швов.
Главное правило звучит скучно, но экономит деньги: тип покрытия выбирают до проектирования системы, а не после заливки. Шаг трубы, расчётная температура подачи и даже количество контуров зависят от того, что ляжет сверху.
Балансировка расходомерами: этап, который просто пропускают
Коллектор с расходомерами покупают почти все, а настраивают единицы. Логика "все краники открыл на полную, вода сама разойдётся" не работает, потому что контуры имеют разную длину, а вода всегда идёт туда, где меньше сопротивление. В результате короткий контур в санузле забирает непропорционально много потока, а длинный контур в гостиной недополучает, и комната греется хуже, хотя труба уложена правильно.
Настройка выглядит так: для каждого контура считают нужный расход исходя из его длины и тепловой нагрузки помещения, потом по очереди выставляют расходомеры на это значение. Поскольку контуры влияют друг на друга, после настройки последнего проверяют первые, и цикл повторяют, пока показатели не станут стабильными. Это скучная работа на час-два, которая часто даёт больший эффект, чем замена насоса или повышение температуры подачи.
Один владелец дома под Львовом два сезона жаловался на холодную детскую и успел заказать просчёт дополнительного радиатора. Оказалось, расходомеры стояли в заводском положении с момента монтажа, а контур детской был самым длинным в доме. После балансировки разница в температуре между комнатами исчезла за сутки.

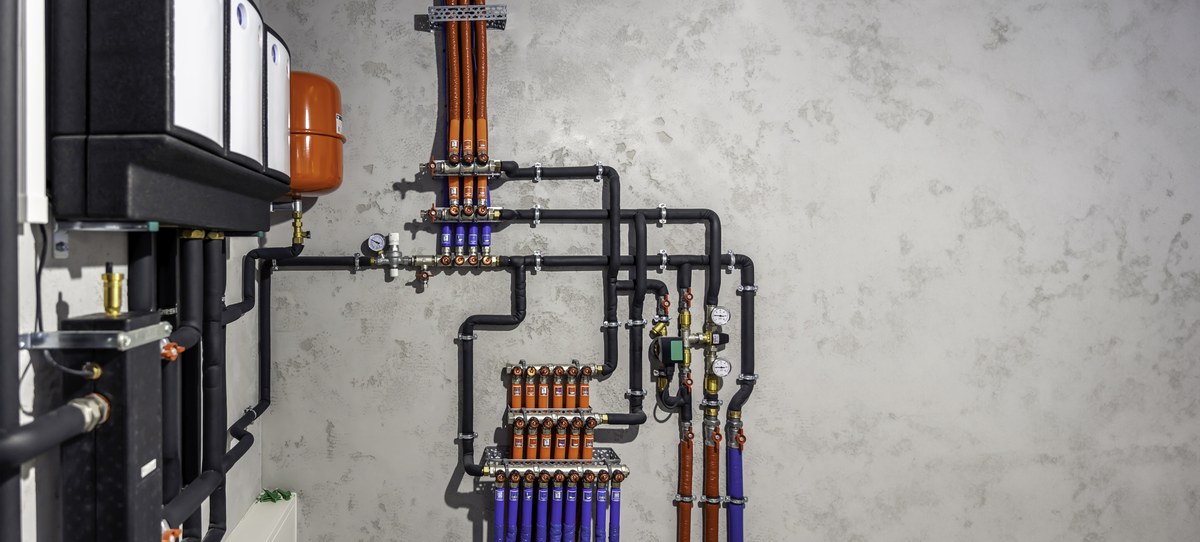

Мелочи на коллекторе, которые обнаруживаются уже после заливки
Первое и самое строгое правило: никаких соединений трубы внутри стяжки. Все стыки контуров должны быть на коллекторе, выше уровня заливки, доступные для осмотра. Соединение, замурованное в бетон, это не экономия метра трубы, а мина замедленного действия без возможности ремонта.
Второе: коллектор крепят надёжно и на достаточной высоте над полом, чтобы трубы заходили в него плавным радиусом. Резкий изгиб под 90 градусов у самого коллектора повышает сопротивление контура, а на трубе с памятью формы ещё и даёт залом. Там, где крутой поворот неизбежен, ставят металлический уголок-фиксатор.
Третье: контуры не доводят вплотную к стенам и не заводят под плинтус. Крайняя труба должна отступать от стены, а зона вдоль наружных стен наоборот выигрывает от уменьшенного шага укладки, потому что теплопотери там выше средних по комнате.
Четвёртое, самое банальное: контуры подписывают. Бирка с названием комнаты на каждом выходе коллектора стоит ноль гривен во время монтажа и спасает несколько часов через пять лет, когда придётся искать, почему одна комната холодная. Вместе с этим стоит сфотографировать раскладку трубы перед заливкой, с рулеткой в кадре, потому что это единственный способ потом сверлить пол без риска.
Если свести всё вместе: труба в стяжке прощает немного, а после заливки не прощает ничего. Выдержка, прогрев по протоколу, швы, лента, балансировка и правильно выбранное покрытие, это не бюрократия, а перечень пунктов, каждый из которых решается бесплатно до заливки и очень дорого после.
