Стабилизатор напряжения для котла: как выбрать правильно
- Что именно портит плату котла в сети
- Неделя с вольтметром перед покупкой
- Как разные стабилизаторы выравнивают напряжение
- Сколько ватт на самом деле нужно котлу
- Цифры в паспорте стабилизатора, на которые стоит смотреть
- Почему после стабилизатора котёл может не запуститься
- Где установить стабилизатор и как его подключить
- От замеров к конкретному решению
Нужен ли газовому котлу стабилизатор, если сеть уже перешла на 230 В и стандарт допускает отклонение до 10%? В большинстве домов да, но не из-за самой нормы, а из-за того, что она описывает средние значения. Короткие провалы и выбросы, от которых страдает плата управления, стандарт допускает. Поэтому стабилизатор напряжения для котла выбирают не по названию котла и не по совету «бери с запасом», а по замерам в вашей сети, электрическому потреблению котла и тому, как конкретный тип стабилизатора ведёт себя на скачке.
Что именно портит плату котла в сети
С 1 марта 2025 года в Украине действует ДСТУ EN 50160:2023, а с 1 июля 2025 номинальным стало напряжение 230 В с допуском ±10%, то есть 207-253 В. Но эти ±10% стандарт требует лишь для 95% десятиминутных средних значений за неделю. Остальное время напряжение может выходить за пределы, а количество и глубину коротких провалов стандарт не ограничивает.
У котла есть собственное окно допустимого напряжения. Например, для Vaillant ecoTEC pro производитель указывает 190-253 В. При длительном проседании ниже окна блок питания платы работает на пределе, насос теряет обороты, котёл останавливается с ошибкой. Выброс выше окна опаснее: плату управления котла в основном не ремонтируют, а меняют, и стоит она как несколько стабилизаторов.
Если стабилизатор выдаёт 220 В, а на котле написано 230 В, это не ошибка: оба значения лежат внутри окна котла.
Неделя с вольтметром перед покупкой
Ответ на вопрос, как выбрать стабилизатор напряжения для котла, начинается не в магазине, а в розетке, куда будете подключать котёл. Тип и запас зависят от того, что происходит именно в вашей сети, поэтому перед покупкой стоит неделю померить напряжение. Подойдёт мультиметр, реле напряжения с дисплеем, умная розетка с историей измерений или счётчик, показывающий напряжение.
- утро буднего дня, когда соседи включают чайники и бойлеры;
- вечерний пик с 18 до 22 часов, когда напряжение обычно самое низкое;
- глубокая ночь, когда нагрузка мала и напряжение может подняться;
- выходные и день после восстановления питания по графику.
Записывайте минимум и максимум, а также как часто напряжение выходит за 207-253 В. Эти две цифры понадобятся дальше: минимум определит нужный входной диапазон и запас мощности, частота скачков укажет, хватит ли ступенчатого стабилизатора.
Как разные стабилизаторы выравнивают напряжение
Релейный
Трансформатор имеет несколько отводов, и реле переключает их ступенями. По паспортам производителей время регулирования 5-10 мс, точность 8-10%. Он недорогой и быстрый, но щёлкает при каждом переключении, а контакты реле имеют ограниченный ресурс. Для котла точности хватает, если выход остаётся в окне котла. В спальню за стеной релейный лучше не ставить.

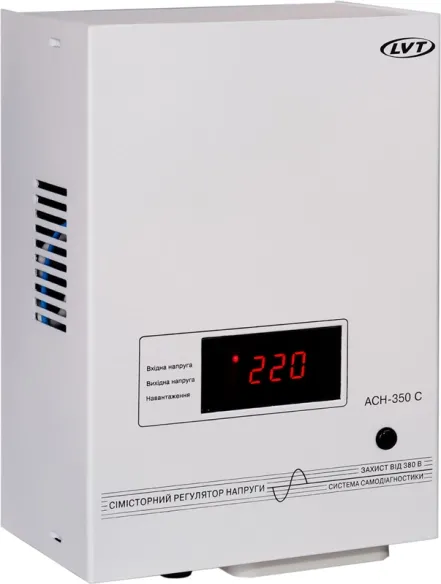

Симисторный
Принцип тот же, ступенчатый, но вместо реле работают симисторы. Распространённое мнение, что симисторный быстрее релейного, паспортами не подтверждается: у симисторных моделей Volter и Stabex время регулирования до 20 мс. Причина в том, что симистор переключается в момент перехода тока через ноль и ждёт половину или целый период, а при 50 Гц это 10-20 мс. Его настоящее преимущество другое: нет дуги на контактах, поэтому он тихий и служит дольше, а ступеней больше, значит точность выше, 3-4%.
Сервоприводный
Двигатель двигает щётку по обмотке автотрансформатора, и напряжение регулируется плавно. В установившемся режиме такой стабилизатор точный, но скорость у него измеряется в вольтах в секунду: у бытовых моделей это единицы-десятки В/с. Bosch в материалах для владельцев котлов прямо предупреждает, что при серьёзных перепадах электромеханические стабилизаторы с большим временем реакции могут ухудшить ситуацию. Механизм такой: после глубокого провала напряжение в сети восстанавливается резко, а щётка ещё стоит в положении «повышать», и на котёл идёт перенапряжение. К тому же щётка искрит, так что в котельной рядом с газовым котлом сервоприводному не место.
Инверторный
Он не подправляет напряжение сети, а строит его заново: выпрямляет и снова формирует синусоиду. Переключений нет, поэтому производители пишут «0 мс», точность ±0,5-2%, входной диапазон широкий, в паспорте BAXI Energy 90-310 В. Платы за это две: цена и собственное потребление, которое по тому же паспорту составляет около 24-26 Вт на холостом ходу, круглосуточно весь отопительный сезон. Миллисекунды ступенчатых моделей с этим «0 мс» напрямую не сравнивают, потому что это разные способы работы.
Феррорезонансные и гибридные стабилизаторы встречаются в продаже, но для бытового котла их обычно не рассматривают.
Сколько ватт на самом деле нужно котлу
Тепловые киловатты против розетки
24 или 28 кВт в названии котла означают тепло от газа, а не нагрузку на розетку. Электрическое потребление по паспортам производителей значительно скромнее: Viessmann Vitodens 100-W берёт 38-110 Вт в зависимости от мощности, Bosch Condens 5000W 82 или 155 Вт без внешнего насоса. То есть речь о десятках, в лучшем случае полторы-две сотни ватт, и стабилизатор для котла «на 24 кВт» не нужен.
Запас на пуск и на проседание
В советах встречаются множители от +20-30% до ×5, и они считают разные вещи. Для нагрузки без двигателя производители стабилизаторов закладывают +20-30%. Для двигателя насоса или вентилятора пусковой ток в разы больше номинала, и BAXI Energy в паспорте своих стабилизаторов даёт запас 2,5-4 раза, Stabex рекомендует ×3. Котёл со встроенным насосом и вентилятором считают именно так.
Вторая поправка редко появляется в советах. Ступенчатые и сервоприводные стабилизаторы повышают напряжение за счёт большего тока из сети, поэтому при низком напряжении на входе их доступная мощность падает. Stabex пишет об этом в инструкции прямо, в паспорте BAXI Energy есть график. Если ваш минимум за неделю 160 В, смотрите в паспорте конкретной модели, сколько она отдаёт именно при 160 В.
Пример: котёл потребляет 120 Вт, в системе есть внешний насос на 50 Вт. (120 + 50) × 3 = 510 Вт. С поправкой на проседание выходит прибор примерно на 600 Вт. Стабилизатор на 250-350 Вт подойдёт для простого котла со встроенным насосом, без внешних насосов и при сети без глубоких проседаний.
Цифры в паспорте стабилизатора, на которые стоит смотреть
Точность нужна такая, чтобы выход оставался в окне котла. Для большинства настенных котлов хватает ±5-8%, и переплачивать за ±0,5% только ради котла не обязательно.
Входной диапазон должен быть шире ваших замеров с запасом. Если нижняя граница стабилизатора 145 В, а у вас бывают провалы до 140 В, он просто будет выключать котёл, и пользы от него будет не больше, чем от реле напряжения.
Задержка включения после аварии полезна насосу и плате: после восстановления напряжения стабилизатор выжидает несколько секунд или минут, пока сеть успокоится. У Stabex эту задержку можно настроить в пределах 5-200 с.
Рабочая температура из паспорта должна соответствовать месту установки. Часть моделей работает лишь от +5 °C, так что в неотапливаемую пристройку стабилизатор без проверки паспорта не ставят.
Почему после стабилизатора котёл может не запуститься
Бывает, что котёл годами работал от розетки, а после установки стабилизатора выдаёт ошибку пламени. Чаще всего дело не в напряжении, а в полярности. Современные котлы контролируют пламя ионизационным током, и для этого фаза должна быть на правильном контакте, а ноль соединён с землёй. Как это работает, подробно разобрано в статье про ИБП для газового котла.
BAXI в паспорте своих стабилизаторов требует для газового котла строго соблюдать фазировку, а если котёл не стартует, перевернуть вилку. Эксплуатация без заземления там запрещена. Для фазозависимых котлов в паспорте стабилизатора стоит проверить, сквозной ли в нём ноль, то есть проходит ли со входа на выход без разрыва.
Стабилизатор не исправит проблем ноля. Bosch приводит пример генератора: потенциал на ноле свыше 6 В уже мешает котлу, и тут помогает разделительный трансформатор или онлайн-ИБП, а не обычный стабилизатор. От грозовых импульсов стабилизатор тоже не защищает, для этого в щитке ставят устройство защиты от импульсных перенапряжений.
Где установить стабилизатор и как его подключить
Стабилизатор для котла ставят отдельный, на одну розетку, от которой питается котёл и, при необходимости, его насосы. Если на вводе дома уже работает качественный стабилизатор, второй для котла обычно лишний. Bosch для своих котлов требует УЗО типа A с порогом не выше 100 мА: тип AC из-за микропроцессорного управления котла защиты не обеспечивает.
Типичные ошибки подключения:
- котёл подключён через удлинитель или тройник вместе с другими приборами;
- стабилизатор висит вплотную к котлу, хотя BAXI требует не ближе 1 м от отопительных систем и источников искрения;
- сервоприводный стабилизатор стоит в котельной рядом с газовым котлом;
- розетка без заземления, потому что «котёл и так работает»;
- стабилизатор закрыт в шкафу без вентиляции.
От замеров к конкретному решению
| Замеры | Что ставить | Риск без изменений |
|---|---|---|
| 207-253 В, без скачков | Реле напряжения + УЗО | Минимальный |
| Проседания 180-190 В вечером | Релейный/симисторный с запасом | Остановки в пик |
| Провалы до 150-160 В | Симисторный широкий или инверторный | Малый не вытянет |
| Генератор, фазозависимый котёл | Инверторный со сквозным нолём | Ошибки пламени |
| Энергонезависимый котёл | Ничего | Отсутствует |
Если главная проблема не качество напряжения, а отключения, стабилизатор отдельно ничего не даст: без сети котёл остановится. Тогда нужен ИБП с чистой синусоидой, а стабилизатор остаётся на входе как защита. Когда же замеры показали стабильную сеть, а сервис всё равно советует стабилизатор, посмотрите условия гарантийного талона своего котла: часть сервисов требует его для гарантии. Модели для котлов собраны в разделе стабилизаторов питания, а новые котлы с указанным в паспорте окном напряжения есть среди газовых котлов.
