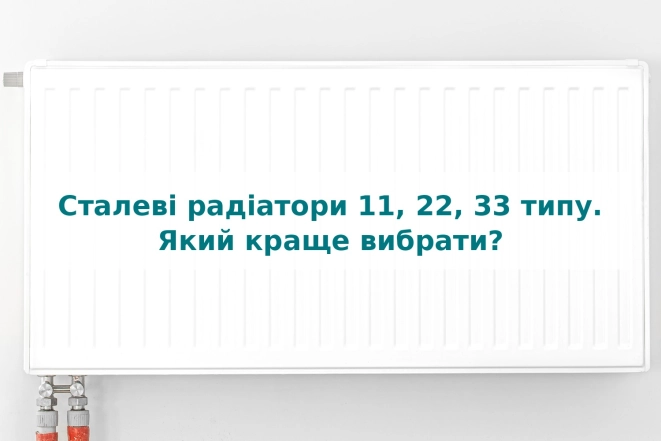

Стальные радиаторы 11, 22, 33 типа. Какой лучше выбрать?
- Как читать тип стального радиатора
- Стальной радиатор тип 11
- Стальной радиатор тип 22
- Стальной радиатор тип 33
- Размеры стальных радиаторов и стандартная линейка высот
- Сравнение типов при одинаковой мощности
- На что обратить внимание при выборе
Тип 11, 22, 33 - это не рейтинг качества и не маркетинговая классификация. Это код конструкции: первая цифра - количество нагревательных панелей, вторая - количество рядов оребрения между ними. От типа зависят мощность, глубина и масса стального панельного радиатора при одинаковых высоте и длине. Чтобы выбрать правильно - достаточно понять эту логику.
Как читать тип стального радиатора
Оребрение - это гофрированные стальные пластины между панелями, через которые проходит нагретый воздух. Именно они дают основную долю теплоотдачи за счёт конвекции. Чем больше панелей и рядов оребрения - тем больше поверхность теплообмена и тем выше мощность. Но одновременно растут и глубина, и масса, и объём теплоносителя внутри.
Тип 11 - одна панель, один ряд оребрения. Тип 22 - две панели, два ряда между ними. Тип 33 - три панели, три ряда. Далее по каждому подробно.
Стальной радиатор тип 11
60-75 мм в глубину - это самый тонкий вариант среди панельных радиаторов. От стены выступает менее 8 см вместе с кронштейнами. Масса при высоте 500 мм и длине 1000 мм - около 10-12 кг. Объём теплоносителя - 4-5 л на погонный метр длины.
Мощность при высоте 500 мм и длине 1000 мм - около 770-800 Вт. Та же мощность от типа 22 - радиатор 600-650 мм той же высоты. То есть для одинаковой теплоотдачи тип 11 нужно брать длиннее.
Коридоры, прихожие, санузлы - где тип 11 уместен. Там, где аккуратный вид и минимальная глубина важнее мощности на погонный метр. Не для больших комнат, но для небольших помещений, где задача - поддерживать температуру, а не быстро прогревать объём - справляется хорошо.
Стальной радиатор тип 22
Тип 22 - самый распространённый, и не без причины. Две панели с двумя рядами оребрения дают оптимальное соотношение между мощностью и габаритами. Глубина - 100-120 мм. Масса при высоте 500 мм и длине 1000 мм - 18-22 кг. Объём теплоносителя - 8-10 л на погонный метр.
Мощность типа 22 высотой 500 мм и длиной 1000 мм - около 1500-1700 Вт при стандартных условиях (75/65°C теплоноситель, 20°C в комнате). Вдвое больше, чем у типа 11 при тех же наружных размерах. Именно это решает задачу, когда ширина простенка между окнами ограничена.
Жилые комнаты, кухни, гостиные. Стандартный выбор застройщиков для новых домов и оптимальное решение при замене чугунных батарей - нужна мощность в более компактных размерах и значительно меньшей массе.
Стальной радиатор тип 33
Три панели и три ряда оребрения - глубина 150-170 мм. Это главное, что нужно иметь в виду ещё до расчёта мощности: тип 33 существенно выступает от стены. Масса при высоте 500 мм и длине 1000 мм - 26-32 кг. Объём теплоносителя - 12-14 л на погонный метр.
Мощность при высоте 500 мм и длине 1000 мм - около 2200-2500 Вт. Для практики важнее другое: чтобы получить 2200 Вт, типу 33 при высоте 500 мм хватит длины около 1000 мм, тогда как тип 22 той же высоты для той же мощности нужен длиной 1400-1500 мм. Узкий простенок или большое окно с малым расстоянием до пола - вот где тип 33 незаменим.
Длинные модели от 1,2 м и больше требуют надёжных кронштейнов и хорошего крепления в стену. В узких помещениях или при близком расположении мебели глубина 150-170 мм может стать проблемой.
Размеры стальных радиаторов и стандартная линейка высот
Стандартная линейка высот: 200, 300, 400, 500, 600 и 900 мм. Самая распространённая - 500 мм: подходит для большинства квартир со стандартными подоконниками на высоте 80-90 см от пола. Длина - от 400 мм до 3000 мм с шагом 100 или 200 мм в зависимости от производителя.
Большие витражные окна с расстоянием от пола до подоконника 35-45 см - вот откуда растёт спрос на радиаторы высотой 200 мм. Стандартный 500 мм туда просто не поместится. Низкий радиатор устанавливается с нормативными отступами: 10 см от пола, 10 см от подоконника и 3-5 см от стены.
Если расстояние от пола до подоконника меньше 35 см - даже 200 мм не подходит. Тут решение одно из двух: внутрипольный конвектор в нише или напольный.
При выборе длины учитывайте правило: ширина радиатора - не менее 75% от ширины окна. Окно 1400 мм - минимальная длина радиатора 1050 мм. Это обеспечивает равномерную тепловую завесу вдоль всего стекла и предотвращает конденсат на боковых частях.
Сравнение типов при одинаковой мощности
Задача конкретная: нужно 2000 Вт от радиатора высотой 500 мм. Смотрим, что получается при разных типах.
Тип 11 - длина 2400-2600 мм. Глубина 60-75 мм. Занимает большой участок стены, но почти не выступает от неё - всего 6-7 см.
Тип 22 сокращает длину вдвое: 1200-1400 мм при той же высоте 500 мм и той же мощности. Глубина - 100-120 мм.
Если простенок узкий - тип 33: всего 800-900 мм длины для тех же 2000 Вт. Но глубина уже 150-170 мм.
Выбор определяется геометрией: длинная стена - тип 11 решит задачу незаметно. Узкий простенок - тип 33. Большинство стандартных ситуаций - тип 22.
На что обратить внимание при выборе
Четыре параметра перед выбором: расстояние от пола до подоконника, ширина окна и простенка, теплопотери помещения и расстояние от стены до ближайшей мебели или перегородок.
Теплопотери - отправная точка для расчёта нужной мощности. Упрощённая формула: 100 Вт на 1 м² для стандартного утеплённого помещения. Угловые квартиры, большие окна, плохо утеплённые стены - коэффициент повышается до 120-130 Вт/м². Комната 20 м² с большим окном и наружными стенами - это 2200-2600 Вт, а не 2000.
Паспортная мощность указывается при стандартных условиях: 75/65°C теплоноситель, 20°C в комнате. Если система низкотемпературная - тепловой насос или конденсационный котёл с подачей 55°C - реальная мощность будет на 35-45% ниже паспортной. В таком случае либо берите более мощный тип, либо увеличивайте длину.
