Как правильно выбрать циркуляционный насос для системы отопления
- На обратной линии перед котлом, а не на подаче
- Вал горизонтально: ошибка ориентации, которую видно на глаз
- Фильтр перед насосом и два крана вокруг него
- Воздух: почему новый насос не работает первый час
- Три скорости или электроника: как настроить то, что уже стоит
- Сколько насос ест за сезон и когда электроника окупается
- Что убивает циркуляционный насос
- Летняя пауза и первый запуск сезона

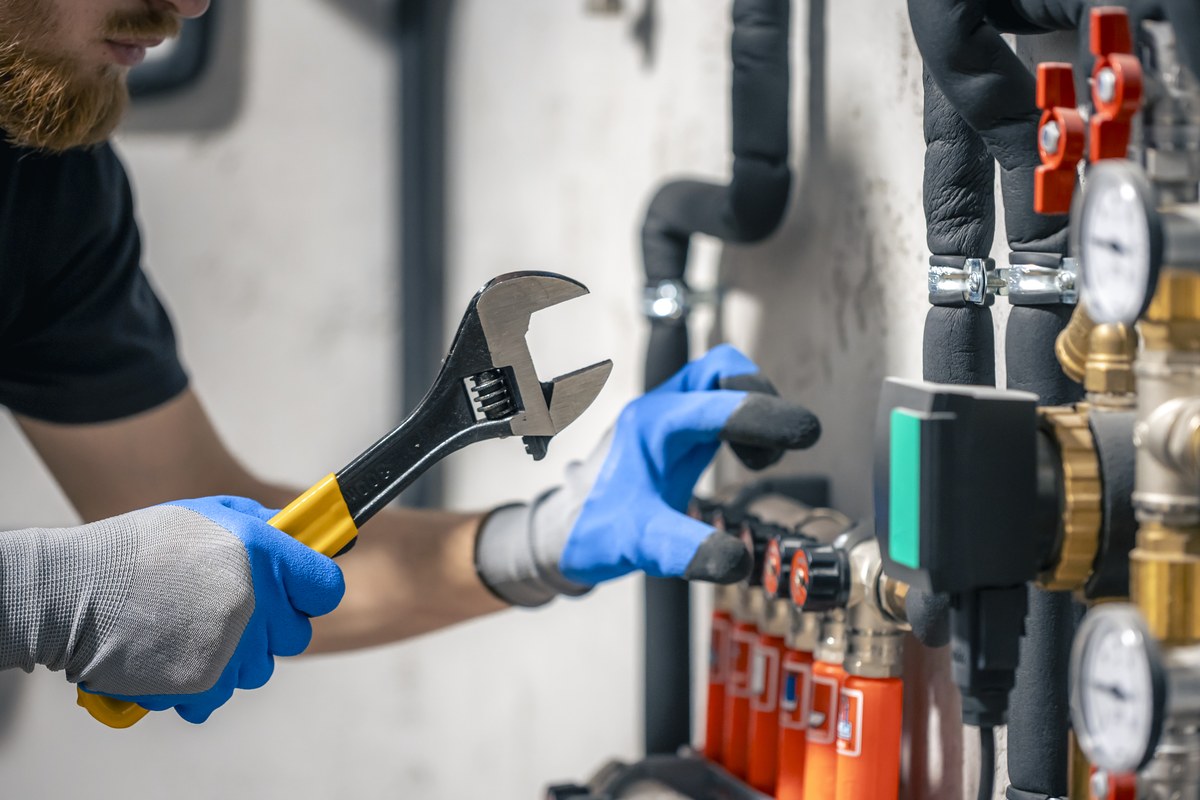

Правильно подобранный насос всё равно будет шуметь, греть неравномерно и умрёт раньше срока, если его поставили не в том месте, не в том положении или оставили на скорости, выставленной монтажником наугад пять лет назад. Подбор по расходу и напору, это половина дела. Вторая половина начинается в котельной, с ключом в руках, и именно о ней говорят меньше всего.
На обратной линии перед котлом, а не на подаче
Стандартное место циркуляционного насоса, это обратная линия, непосредственно перед входом в котёл. Причина не в гидравлике, потому что насос одинаково прокачивает контур из любой точки, а в температуре: на обратке теплоноситель самый холодный во всей системе. Сальники, уплотнения и подшипники насоса живут дольше именно там, а не в подаче, где вода на 15-20 градусов горячее.
Это не абсолютное правило, и современные насосы с допуском до 110°C физически выдерживают установку на подаче. Но если выбор свободный, обратка выигрывает по ресурсу, и производители в описаниях пишут об этом прямо. Исключение составляют системы с твердотопливным котлом, где температура скачет шире и насос берут с запасом до 110-130°C независимо от места монтажа.
Вторая часть этого же вопроса, это направление потока. На корпусе есть стрелка, и она должна совпадать с направлением движения воды к котлу. Насос, поставленный наоборот, не ломается сразу, он просто работает против системы: давление падает, шум растёт, а владелец ищет причину в котле. Проверяется это за секунду, а ошибаются на этом регулярно.
Вал горизонтально: ошибка ориентации, которую видно на глаз

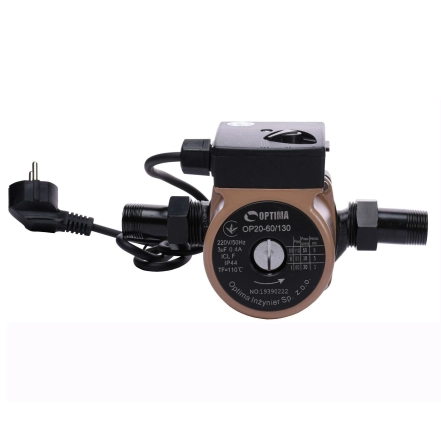

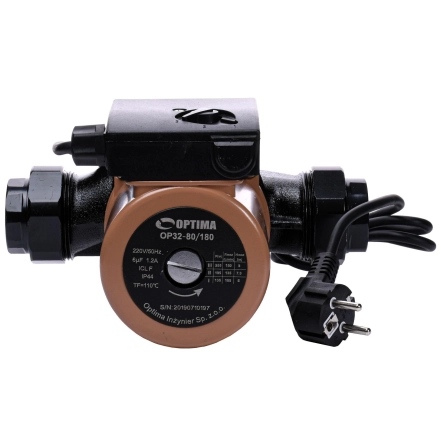

Насосы с мокрым ротором смазываются и охлаждаются самим теплоносителем, и для этого вал должен лежать горизонтально. Клеммная коробка при этом смотрит вбок, а не вверх и не вниз. Если насос поставить валом вертикально, смазка подшипников ухудшается, ресурс сокращается, а шум растёт, и производители прямо предупреждают об этом в описаниях.
Самая распространённая ситуация выглядит так: труба в котельной идёт вертикально, и монтажник ставит насос "как удобно", то есть валом вверх. Исправляется это не переделкой обвязки, а поворотом самого корпуса: у большинства моделей двигатель можно провернуть относительно корпуса, открутив четыре винта под головкой, и выставить вал горизонтально при любом положении трубы. Об этой возможности знают не все, поэтому насосы годами стоят неправильно.
Ещё одна деталь при повороте: клеммная коробка не должна смотреть вверх, потому что конденсат или протечка сверху попадут прямо в электрическую часть. Оптимально, когда она сбоку и чуть книзу от горизонтали.
Фильтр перед насосом и два крана вокруг него
Перед насосом обязательно ставят фильтр грубой очистки. Причина простая: в системе отопления всегда есть окалина, частицы уплотнителя и ржавчина из старых труб, а для мокрого ротора с минимальными зазорами это абразив, который изнашивает втулки и может заклинить колесо после летнего простоя.
Второй обязательный элемент, это два шаровых крана, по одному с каждой стороны насоса. Они стоят копейки при монтаже и экономят целый день при замене: перекрыл оба, снял насос, поставил новый, открыл. Без них любая замена означает слив теплоносителя со всей системы, а потом долгое удаление воздуха из каждого радиатора.
Те же краны спасают и при чистке фильтра, которую делают хотя бы раз в сезон. Забитый фильтр перед насосом даёт ту же картину, что и слабый насос: дальние радиаторы холодные, а котёл циклит. Прежде чем решать, что насос "не тянет", стоит открутить крышку грязевика и посмотреть, что там внутри.
Воздух: почему новый насос не работает первый час
Самый частый сценарий "купил насос, он не качает" не имеет отношения к насосу. В корпусе после заполнения системы остаётся воздушная пробка, и колесо крутится в воздухе вместо воды. Звук при этом характерный: не гудение под нагрузкой, а сухое жужжание, иногда с бульканьем.
Лечится это удалением воздуха через центральный винт на торце двигателя. Порядок такой: систему заполняют и поднимают давление до рабочего, выключают насос, медленно откручивают винт на пол-оборота и ждут, пока вместо шипения воздуха пойдёт вода. Вытекает при этом немного, но горячая, поэтому под винт подставляют тряпку. Потом винт затягивают, включают насос и слушают: правильный звук ровный и тихий.
Если воздух заходит снова и снова, дело уже не в первом запуске. Проверяют автоматические воздухоотводчики на верхних точках системы, давление в расширительном баке и герметичность соединений на всасывающей стороне, потому что именно туда подсасывается воздух при малейшей неплотности.
У многих современных моделей есть функция автоматического удаления воздуха, которую запускают кнопкой после монтажа. Она не отменяет ручного винта, но заметно упрощает первый запуск, особенно тем, кто делает это впервые.
Три скорости или электроника: как настроить то, что уже стоит
Насос с тремя фиксированными скоростями настраивают один раз, и делать это надо не по принципу "поставлю максимум, пусть греет лучше". Максимальная скорость даёт больший шум, высокий износ и, что менее очевидно, худший теплосъёмный режим: вода проходит контур слишком быстро, не успевает отдать тепло, и разница между подачей и обраткой сжимается. Котёл при этом начинает чаще циклить.
Правильный способ: начать с первой скорости, дать системе выйти на режим и посмотреть на термометры подачи и обратки. Для радиаторной системы ориентируются на разницу около 15-20 градусов. Если разница больше, циркуляции не хватает, переходят на следующую скорость. Если разница заметно меньше, насос гонит слишком много, и скорость стоит уменьшить. Дальние радиаторы при этом должны прогреваться, пусть и чуть позже ближних.

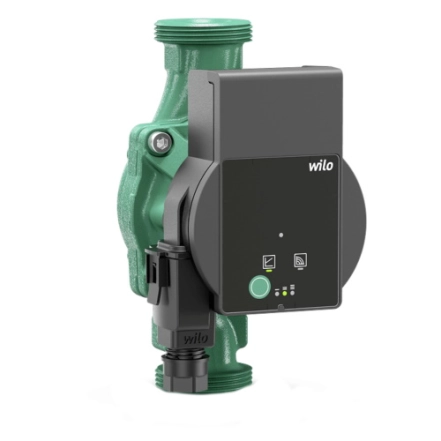

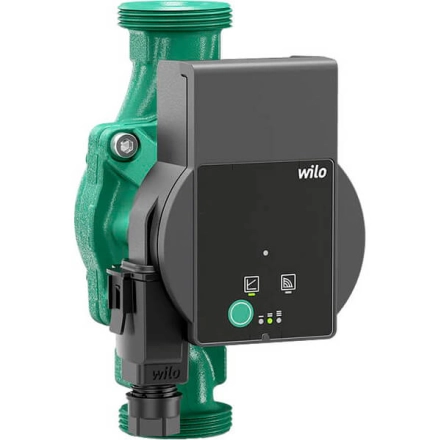

У насосов с электронным регулированием логика другая: там выбирают не скорость, а режим. Режим пропорционального давления подходит системам с термоголовками на радиаторах, потому что когда головки прикрываются, насос сам снижает обороты вместо того, чтобы продавливать закрытые клапаны. Режим постоянного давления лучше ложится на системы с тёплым полом и длинными контурами, где сопротивление меняется меньше. Многие модели имеют ещё и автоматический режим, который подбирает кривую сам, и для типичного дома это вполне рабочий вариант.
Отдельное примечание для систем с термоголовками: если насос без электроники, а головки закрываются все одновременно, давление в контуре растёт, и появляется характерное шипение в радиаторах. Лечится это либо перепускным клапаном, либо переходом на насос с пропорциональным регулированием.
Сколько насос ест за сезон и когда электроника окупается
Циркуляционный насос работает не час в день, а практически непрерывно все отопительные месяцы, поэтому даже десятки ватт превращаются в заметные киловатт-часы. Посчитаем на сезон примерно 180 суток непрерывной работы, это около 4300 часов, и на тариф 4,32 грн за киловатт-час.
| Модель насоса | За сезон | В гривнах |
|---|---|---|
| Базовый, 110 Вт | ~470 кВт-ч | ~2000 грн |
| Базовый, 150 Вт | ~645 кВт-ч | ~2800 грн |
| Энергосберегающий, 22 Вт | ~95 кВт-ч | ~410 грн |
| Модель 3-45 Вт (~15 Вт) | ~65 кВт-ч | ~280 грн |
Теперь об окупаемости, и тут стоит быть точным. Часто пишут, что электронный насос окупает разницу в цене за один-два сезона. По цифрам каталога выходит осторожнее. Базовая модель стоит около 1800 грн, энергосберегающая с той же производительностью около 5100 грн, разница примерно 3300 грн. Экономия в пределах 1600 грн за сезон даёт окупаемость ближе к двум сезонам. А вот если сравнивать с премиальными моделями за 7-12 тысяч, срок растягивается до трёх-четырёх сезонов, и "один-два сезона" уже не выдерживает проверки.
Тут есть и честная оговорка в другую сторону. Паспортная мощность базового насоса, это максимум на третьей скорости, а реально он часто стоит на второй, и потребляет меньше. Так что приведённые цифры, это верхняя граница разницы, а не гарантированный результат. Точную картину даст тот же бытовой ваттметр в розетку, если насос подключён через вилку.
Что убивает циркуляционный насос
Самая распространённая причина отказа, это не изношенный двигатель, а грязный теплоноситель. Песок и окалина стирают графитовые втулки и керамическую ось, зазоры растут, появляется характерный скрежет при пуске. Отсюда и требование к фильтру, и рекомендация промывать систему при серьёзных ремонтах, а не доливать воду в старую.
Вторая причина, работа без воды. Насос с мокрым ротором охлаждается теплоносителем, и несколько минут вращения в пустой трубе способны перегреть узел. Чаще всего это случается после слива системы, когда кто-то включил котёл, забыв заполнить контур.
Третья, скачки напряжения. Электроника современных моделей чувствительнее простых трёхфазных обмоток старых насосов, и в сети со старой воздушной линией стабилизатор перед котельной часто оказывается дешевле замены платы.
Четвёртая, накипь и жёсткая вода в системах, которые регулярно подпитывают свежей водопроводной водой. Каждая подпитка приносит соли, которые оседают на роторе и в зазорах. Система, заполненная один раз подготовленной водой и герметичная, живёт значительно дольше той, в которую доливают из крана ежемесячно.
Летняя пауза и первый запуск сезона
За лето насос, стоявший без движения, часто закисает: на валу образуется тонкий слой отложений, и осенью он гудит, но не крутится. Это та же неисправность, которую многие воспринимают как "сгорел", а на самом деле она лечится за пять минут.
Профилактика простая: раз в месяц летом включайте насос на несколько минут. Это не потратит заметного электричества, зато не даст валу прикипеть. Если же момент упущен и осенью насос гудит без вращения, обесточьте его, выкрутите центральный винт и проверните вал отвёрткой с прямым шлицом в обе стороны, пока он не пойдёт свободно.
Один владелец дома на Полтавщине два года подряд вызывал мастера в начале октября с той же проблемой и оба раза платил за выезд. На третий год он просто включал насос раз в месяц летом, и октябрь прошёл без звонков.
Вместе с запуском сезона стоит сделать ещё две вещи: почистить фильтр перед насосом и проверить давление в расширительном баке. Обе операции занимают меньше часа и закрывают большинство причин, из-за которых осенью "отопление работает хуже, чем в прошлом году".
