Meibes - немецкий производитель из Махерна под Лейпцигом. Важная деталь, которая сбивает с толку при поиске документации: бренд входит в группу Aalberts hydronic flow control вместе с Flamco и Simplex, а немецкое юридическое лицо переименовано. Поэтому на упаковке, в каталоге или в паспорте вы можете увидеть логотип Flamco рядом с названием Meibes. Это тот же завод и та же линейка, а не другой производитель, поэтому искать документацию стоит по обоим названиям сразу, а в случае сомнения сверять артикул, который у Flamco и Meibes общий.

В каталоге этой страницы около семидесяти позиций: насосные группы, распределительные коллекторы, гидравлические стрелки, термоголовки, трёхходовые клапаны, сервоприводы и датчики.

Что делает насосная группа в котельной

Насосная группа - готовый узел, который заменяет кучу отдельно смонтированной арматуры: насос, шаровые краны с термометрами, обратный клапан и, в части исполнений, смесительный узел с сервоприводом. Всё это уже собрано, опрессовано на заводе и вложено в теплоизоляционный кожух.

Смысл не только в сэкономленном времени монтажника. Заводская сборка даёт повторяемое гидравлическое сопротивление, которое производитель измеряет и публикует, поэтому контур можно рассчитать заранее, а не подбирать насос после запуска.

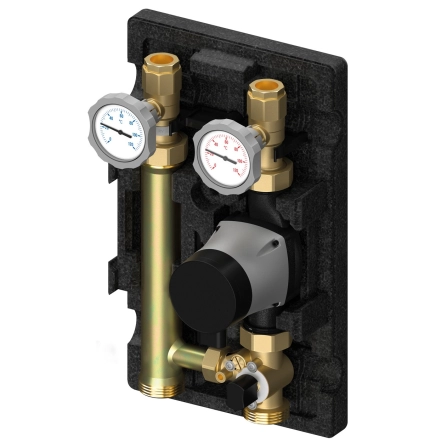

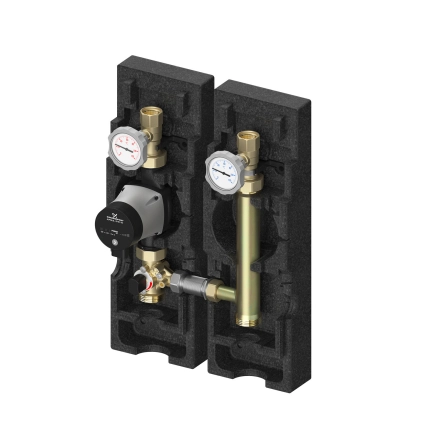

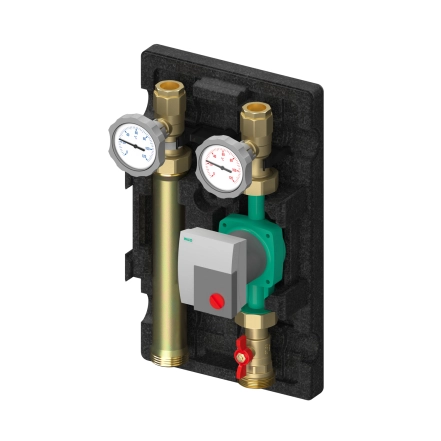

UK или MK: одна буква, разные задачи

Это первое, в чём нужно разобраться, потому что внешне группы похожи, а стоят по-разному.

Практический вывод отсюда один. Тёплый пол без смесительного узла не работает: подавать в него 70 градусов нельзя ни по комфорту, ни по состоянию стяжки. А ставить MK на радиаторный контур, который и так живёт на котловой температуре, значит заплатить за клапан и сервопривод, которые будут постоянно открыты.

Обратите внимание на цифры Kvs в таблице. Смесительная группа имеет ощутимо более высокое гидравлическое сопротивление, чем прямая того же диаметра, потому что теплоноситель проходит сквозь клапан. Это не недостаток, но при подборе насоса напор нужно брать с учётом именно этой цифры.

Как рассчитать мощность контура

Формула, которая закрывает большинство вопросов на этапе подбора:

Q = G × ΔT × 1,163, где Q - мощность в киловаттах, G - расход в кубометрах в час, ΔT - разница температур подачи и обратки в градусах, а 1,163 - удельная теплоёмкость воды в кВт·ч на кубометр и градус.

Возьмём контур с расходом 1,2 м³/ч и перепадом 20 градусов: 1,2 × 20 × 1,163 даёт примерно 28 кВт. Если тот же контур работает с перепадом 10 градусов, мощность падает вдвое при том же расходе. Именно поэтому вопрос «какую группу брать, DN25 или DN32» без известного ΔT не имеет ответа: диаметр ограничивает расход, а мощность определяет произведение расхода на перепад.

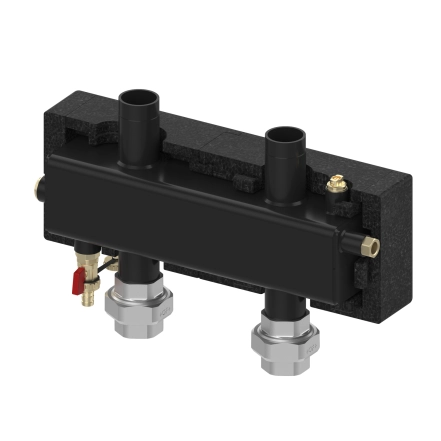

Гидрострелку подбирают по расходу, а не по трубе

Самая распространённая ошибка при обвязке. Монтажник смотрит на диаметр трубы, приходящей от котла, и берёт стрелку такого же размера. Логика кажется очевидной, но она неправильная.

Гидравлическая стрелка существует, чтобы разделить контур котла с его собственным насосом и контуры системы с их насосами. Без неё насосы работают один против другого: когда часть контуров закрывается, расход через котёл меняется непредсказуемо, и котёл либо недополучает поток, либо гоняет теплоноситель с испорченным перепадом. В конденсационном котле это бьёт по КПД, в твердотопливном - по теплообменнику.

Стрелка подбирается по расчётному расходу в м³/ч, а не по посадочному диаметру. Расход даёт та же формула выше. Труба с нужным диаметром к ней потом просто подводится переходником, и это нормально.

Коллекторы, сервоприводы и мелочи, на которых спотыкаются

Распределительные коллекторы серии MeiFlow TOP S собраны под мощность до 85 кВт и выпускаются в конфигурациях от трёх до семи контуров. Межосевое расстояние у них 125 мм, такое же, как у насосных групп, поэтому узел собирается без переходников.

Сервопривод в смесительных группах питается от 230 В и проходит полный ход на 90 градусов примерно за 135 секунд, с крутящим моментом 10 Нм. Эта цифра важна для настройки контроллера: если у регулятора выставлено время хода меньше реального, контур начнёт колебаться вокруг заданной температуры вместо того, чтобы её держать.

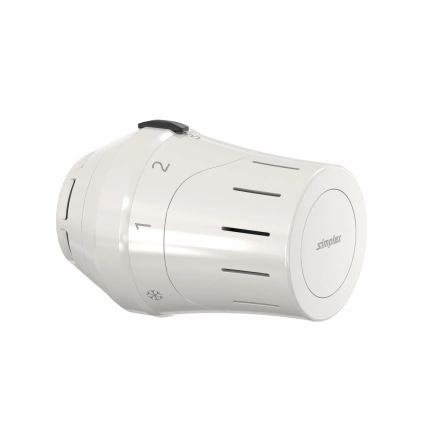

Термоголовки идут под резьбу M30×1,5, то есть стандартную европейскую. Замена на головку другого производителя с такой же резьбой возможна, а вот адаптеры под нестандартные клапаны в этой линейке не предусмотрены.

Кожух из вспененного полипропилена выглядит как упаковка, но он рабочий элемент. Кроме очевидного уменьшения теплопотерь, он убирает конденсат на холодной обратной линии летом, когда группа работает на загрузку бойлера, а сама котельная тёплая и влажная.

Купить оборудование Meibes: цена, доставка и гарантия

Купить оборудование Meibes можно сразу из каталога: в карточке каждой позиции видно цену, наличие и все характеристики. Вместе с товаром вы получаете:

• Вся обвязка в одном месте. Около семидесяти позиций: насосные группы DN25 и DN32 в прямом и смесительном исполнении, коллекторы, гидрострелки, термоголовки, клапаны и сервоприводы. Котельная собирается из одного каталога, без поиска совместимости между брендами.
• Группы с насосом и без насоса. Если насос у вас уже подобран или остался от предыдущей системы, есть исполнение под собственный насос; если нет, есть комплектации с Grundfos и Wilo.
• Отправление по всей Украине. Новая почта в отделение или курьером по адресу. 96 % заказов мы отправляем в течение двух дней с момента подтверждения, а после отправления вы получаете номер декларации для отслеживания.
• Можно забрать самостоятельно. Выдача в Киеве на улице Жилянской, 148, так что у вас есть возможность осмотреть изделие до оплаты.
• Платите так, как удобнее. Доступен наложенный платёж в отделении, карточный расчёт через MonoPay и рассрочка от ПриватБанка или Monobank. Во время онлайн-оплаты банк присылает код 3D Secure, а номер карты на сайт не попадает.
• Подбор под проект. Менеджер поможет сверить типоразмер и комплектацию с вашей схемой, а срок гарантии на конкретную позицию указан в её карточке.
