Двужильный, для спальни и детской с экраном. Под плитку без стяжки берут тонкий, Easytherm 3 мм или Hot Fly 4,8 мм, в стяжку подойдет любой, например DEVIflex 18T.
Свободную площадь умножьте на нужную мощность на квадрат и разделите на погонную мощность кабеля. Для 6 м² по 150 Вт и кабеля 18 Вт на метр выходит 50 м, шаг укладки 12 см.
Мат это тот же кабель, уже закрепленный на сетке с заводским шагом. Нагревательный кабель раскладывают сами, поэтому он подходит для комнат сложной формы и для стяжки, а мощность на квадрат задается шагом.
Кабель для пола да, для этого он и сделан. А саморегулирующийся кабель для труб и кабель для кровли в пол не кладут, у них другая задача.
Сама жила нагревается примерно до 40-60 градусов, предел оболочки в карточках 80-90 градусов. Поверхность пола терморегулятор держит на 25-28 градусах.
Да, если он подключен через терморегулятор с датчиком пола. Без термостата нагревательный кабель не включают.
Нет, нагревательную часть резать нельзя, изменится сопротивление и кабель перегреется. Если он длиннее, уменьшают шаг укладки.
Чтобы убедиться, что кабель цел. Сопротивление в омах указано в карточке, его сверяют мультиметром до укладки, после раскладки и после заливки.
Цена кабеля для обогрева пола от 1 813 грн за Hot Fly 11 м. Средняя цена по каталогу около 9 300 грн, DEVIflex 18T 59 м стоит 11 184 грн. Купить нагревательный, или нагревающий, кабель по самой низкой цене за метр выгоднее всего у Hot Fly и Easytherm.
Греющий кабель для теплого пола можно купить в интернет-магазине BOM с доставкой Новой почтой по Украине или самовывозом в Киеве, на Жилянской, 148. Купить нагревающий, или греющий, кабель любой длины из каталога можно с бесплатной доставкой, оплата частями без акций.
Нагревательный кабель для теплого пола продают бухтой определенной длины, и из нее вы сами собираете систему под свою комнату: раскладываете змейкой с нужным шагом и заливаете стяжкой или плиточным клеем. В отличие от готового мата, нагревательный кабель можно уложить в помещении любой формы, обойти колонны, ниши и выступы, а мощность на квадратный метр задать шагом укладки. Поэтому его берут для новой стяжки, больших комнат, неудобной планировки и для случаев, когда пол должен быть основным отоплением. По сути это электрический кабель для теплого пола, который работает от обычной сети.
В каталоге BOM около 120 нагревательных кабелей четырех брендов: датского DEVI, немецкого Extherm, латвийского Easytherm и украинского Hot Fly. Длины от 7 до 150 м, мощность от 130 Вт до нескольких киловатт. Разберем, как выбрать греющий кабель для теплого пола, как посчитать длину и шаг, чем тонкий кабель отличается от толстого и где нагревательный кабель использовать нельзя.
Какой греющий кабель выбрать для теплого пола
Все кабели в этом разделе резистивные: внутри у них жила с постоянным сопротивлением, и по всей длине они дают одинаковое тепло. Для пола это правильный выбор, потому что пол должен греться ровно. Нагревательный кабель выбирают по четырем параметрам: количеству жил, наличию экрана, толщине и погонной мощности.
Двужильный или одножильный. Почти все кабели для пола в каталоге двужильные. Двужильный подключают к термостату с одного конца, второй конец закрыт муфтой, так что раскладку можно закончить где угодно. Одножильный нагревательный кабель нужно вернуть обоими концами к коробке, раскладку планируют петлей, зато он дешевле. В каталоге одножильные DEVIbasic 20S, это кабели для больших площадей и наружного обогрева.
С экраном или без. Экран - это металлическая оплетка или фольга под внешней оболочкой. Он нужен для безопасности: если кабель повредить, ток уйдет на заземление и сработает УЗО. К тому же экран уменьшает электромагнитное поле. У DEVIflex 18T в названии прямо указано: двужильный кабель со сплошным экраном. Для спальни и детской экранированный нагревательный кабель лучше.
Толщина. Самый тонкий нагревательный кабель в каталоге, Easytherm, имеет диаметр 3 мм, Hot Fly 4,8 мм, Extherm 5-7 мм, DEVIflex 18T около 7 мм. Тонкий нагревательный кабель можно укладывать прямо в слой плиточного клея, когда стяжку не переделывают, толстый кладут в стяжку 3-5 см.
Погонная мощность. Это сколько ватт дает один метр кабеля. У большинства моделей в каталоге 18-20 Вт на метр, у Extherm ECO 30 Вт на метр. Чем ниже погонная мощность, тем меньше греется сам кабель и тем мягче работает пол, но кабеля на ту же площадь нужно больше.
Как посчитать длину кабеля и шаг укладки
Расчет простой, всего три шага. Сначала считают свободную площадь пола, то есть без ванны, шкафов, кухонных тумб и мебели без ножек. Потом выбирают мощность на квадратный метр: 120-150 Вт для комфортного подогрева плитки, 150-180 Вт для ванной и холодного пола над подвалом, по теплопотерям, если пол основное отопление. А в конце общую мощность делят на погонную мощность кабеля.
Пример: кухня 9 м², свободно 6 м², хотим 150 Вт на м². Общая мощность 6 × 150 = 900 Вт. Кабель на 18 Вт на метр: 900 / 18 = 50 м, ближайший в каталоге Easytherm 53 м на 950 Вт. Шаг укладки считаем так: погонную мощность делим на мощность на квадрат и умножаем на 100, то есть 18 / 150 × 100 = 12 см.
Удобно, что у Easytherm и Hot Fly в карточке указаны две площади. Меньшая для основного отопления, большая для комфортного подогрева. Например, Easytherm 53 м рассчитан на 5,3-8 м²: на 5,3 м² это около 180 Вт на м², на 8 м² около 120 Вт на м².
| Свободная площадь | Подходит из каталога | Мощность | Цена |
|---|---|---|---|
| 1-1,5 м², небольшой санузел | Hot Fly 11 м или Easytherm 11 м | 200 Вт | 1 813-2 540 грн |
| 2-3 м², ванная | Easytherm 21 м | 380 Вт | 3 253 грн |
| 4-6 м², кухня, коридор | Easytherm 42 м, DEVIflex 18T 29 м | 535-760 Вт | 4 694-6 864 грн |
| 6-10 м², комната | Easytherm 65-85 м, Hot Fly 95 м, DEVIflex 18T 59 м | 1 075-1 710 Вт | 6 970-11 184 грн |
| 10-20 м², гостиная, основное отопление | Extherm 100-150 м, Easytherm 105-135 м | 1 900-3 000 Вт | 9 275-26 714 грн |
Если нагревательный кабель получился немного длиннее, его не режут, просто уменьшают шаг. Если нужной длины нет, берут ближайший кабель и пересчитывают шаг. Больше 3 кВт на одну линию обычно не подключают: для больших площадей ставят два кабеля и два термостата или один термостат через контактор.
Под плитку, в стяжку или под ламинат
Под плитку без новой стяжки подойдет тонкий нагревательный кабель, Easytherm 3 мм или Hot Fly 4,8 мм. Его крепят к основанию монтажной лентой и заливают слоем плиточного клея. Пол поднимается на 8-10 мм вместе с плиткой.
В стяжку кладут любой нагревательный кабель, но обычно более толстый и прочный: DEVIflex 18T, Extherm. Стяжка 3-5 см прогревается дольше, зато накапливает тепло и отдает его еще долго после выключения. Это лучший вариант, если пол будет основным отоплением или если по ночному тарифу хочется прогреть пол заранее.
Под ламинат и линолеум кабель тоже укладывают в стяжку, а само покрытие берут с отметкой для теплого пола. Просто под подложку ламината нагревательный кабель класть нельзя, он перегреется.
Сколько градусов греет греющий кабель? Сама жила в работе нагревается до 40-60 градусов, предел оболочки указан в карточке: 80 градусов у Extherm, Easytherm и Hot Fly, 90 градусов у DEVIflex 18T. Поверхность пола при этом держат на 25-28 градусах, за этим следит терморегулятор с датчиком пола.
Где нагревательный кабель для пола не подойдет
Можно ли использовать греющий кабель как теплый пол? Если это кабель для пола, конечно. Но под словом греющий кабель продают и другие изделия, и путать их не стоит.
- Саморегулирующийся кабель для обогрева водопровода и канализации меняет мощность в зависимости от температуры. В пол его не кладут, для этого есть отдельный раздел саморегулирующихся кабелей.

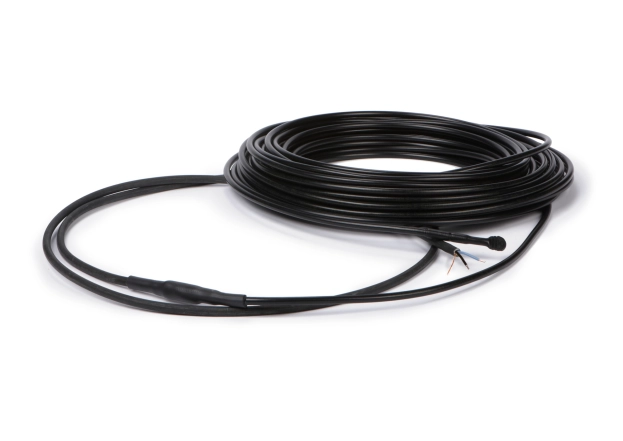

- Кабель для кровли, желобов и водостоков, например DEVIsafe 20T, рассчитан на улицу и работу без стяжки. Для пола в доме его не используют.
- Низковольтные кабели на 12 вольт применяют для обогрева в особых случаях. Все кабели в этом разделе работают от сети 220-240 вольт.
Проверка сопротивления перед укладкой
В карточке каждого кабеля указано сопротивление в омах: у Hot Fly 11 м 264,5 Ом, у Easytherm 53 м 55,68 Ом, у Extherm 100 м 27 Ом. Чем длиннее нагревательный кабель, тем меньше сопротивление. Перед укладкой его меряют обычным мультиметром и сверяют с карточкой, допустимое отклонение обычно несколько процентов. Повторно меряют после раскладки и после заливки стяжки. Если цифра сильно отличается или прибор показывает обрыв, нагревательный кабель поврежден, и это нужно выяснить до того, как сверху ляжет плитка.
Можно ли держать греющий кабель постоянно включенным? Да, если он подключен через терморегулятор с датчиком пола. Без термостата нагревательный кабель включать нельзя, а для безопасности линию теплого пола подключают через УЗО на 30 мА. Подробнее о подготовке основания читайте в статье "Как сделать теплый пол в квартире и доме".
Что купить вместе с кабелем
- терморегулятор с выносным датчиком пола;
- гофротрубку для датчика, чтобы его можно было заменить без разборки плитки;
- монтажную ленту или сетку для фиксации витков;
- тонкий теплоизоляционный слой под стяжку, если под ней холодное основание;
- УЗО на 30 мА в щиток для линии подогрева.
Цены на нагревательный кабель
Нагревательный кабель, цена которого начинается от 1 813 грн, это Hot Fly на 11 м для небольшого санузла. Easytherm стоит от 2 078 грн за 8 м до 14 864 грн за 135 м, Extherm от 4 098 до 26 714 грн, DEVIflex 18T от 3 948 грн за 7 м до 11 184 грн за 59 м. Средняя цена кабеля в каталоге около 9 300 грн.
Если пересчитать на метр, разница между брендами заметна. Hot Fly на 95 м за 7 888 грн выходит примерно 83 грн за метр, Easytherm 53 м около 103 грн за метр, Extherm 100 м около 170 грн, DEVIflex 18T на 59 м около 190 грн за метр. За DEVI платят за сплошной экран, толстую прочную оболочку и известный бренд, за Easytherm и Hot Fly за тонкий кабель и низкую цену. В итоге стоимость нагревательного кабеля и стоимость греющего кабеля для теплого пола зависят от бренда и длины, а цена на греющий кабель для пола в Украине указана в каждой карточке.
Купить нагревательный кабель в Киеве и Украине
Купить нагревательный кабель для теплого пола в интернет-магазине BOM можно с доставкой Новой почтой в любой город Украины или забрать самовывозом в Киеве, на Жилянской, 148. На все кабели в разделе действует бесплатная доставка. К кабелю подберите терморегулятор для теплого пола, без него систему не запускают. Оплатить можно частями, но тогда акции и бесплатная доставка не действуют.
Напишите менеджеру свободную площадь пола, покрытие и будет ли стяжка, и он подберет нагревательный кабель нужной длины и рассчитает шаг укладки.
