Водяной теплый пол

Водяной теплый пол - это основное водяное отопление, спрятанное в полу: в стяжке проложена труба, по ней контуром идет теплоноситель от котла, а бетон медленно отдает это тепло равномерно по всей площади комнаты. Радиаторов под окном при этом нет, и тепло поднимается снизу, от самого покрытия, без раскаленного металла и пересушенного воздуха под потолком. Ниже разберем систему по узлам, по шагу укладки, по градусам на подаче, чтобы вы понимали, из чего собрать надежный контур под частный дом и на чем люди чаще всего спотыкаются.

Ключевое слово тут низкотемпературная. Радиатор работает на подаче 60-75°C, а водяной контур в полу рассчитан на 35-45°C, ведь греть бетон кипятком нельзя: комфортная поверхность для жилья держится в пределах 26-29°C, выше уже неприятно ходить, а покрытие начинает рассыхаться. Опустить температуру теплоносителя от котла до нужных градусов это отдельная работа, и именно из-за нее трубу пола не врезают напрямую в котел.

Когда водяной теплый пол себя оправдывает

Лучше всего такая система раскрывается там, где есть собственный источник тепла и большая площадь под обогрев: частный дом, коттедж, мастерская или большая квартира с автономным отоплением. Расчет очевиден: один раз вложиться в трубу со стяжкой, а дальше греть воду дешевым котлом и раскидать тепло по всему квадрату пола, а не по нескольким точечным радиаторам на стенах. Чем больше площадь, тем ровнее ложится прогрев и тем ощутимее экономия против классических батарей.

Есть и обратная сторона, которую честно держать в голове сразу. Бетонная стяжка инерционна: она долго набирает тепло и так же долго его отдает, поэтому контур не любит резких смен режима и не годится, когда помещение нужно нагреть на пару часов и забыть. Его стихия это постоянное, ровное фоновое тепло целый сезон. В квартире с централизованным стояком врезать водяной контур обычно не дадут, и там уместнее электрическая система, а водяная остается решением для автономного отопления от собственного котла.

Из чего состоит водяной контур

Чтобы пол работал годами, систему собирают комплектно, а не покупают одну лишь бухту трубы. Каждый узел тут закрывает свою задачу, и выпадение любого ломает работу остальных. Вот из чего реально состоит контур под ключ:

• Труба, которая несет теплоноситель по всей площади и отдает тепло стяжке, из сшитого полиэтилена PE-Xa, термостойкого PE-RT или металлопластика с кислородным барьером EVOH.

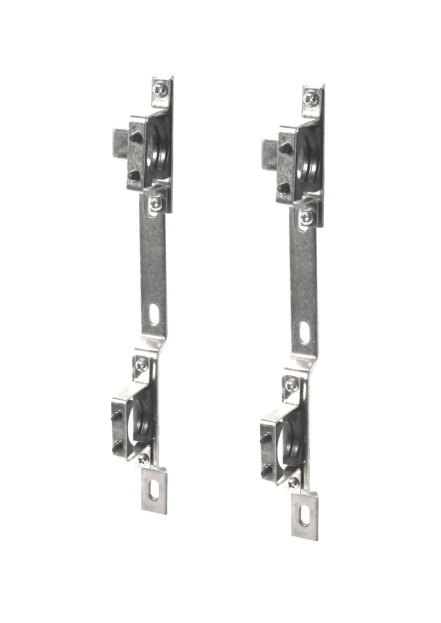

• Коллектор с расходомерами и запорными клапанами, который разводит подачу и обратку по всем петлям и балансирует их между собой.

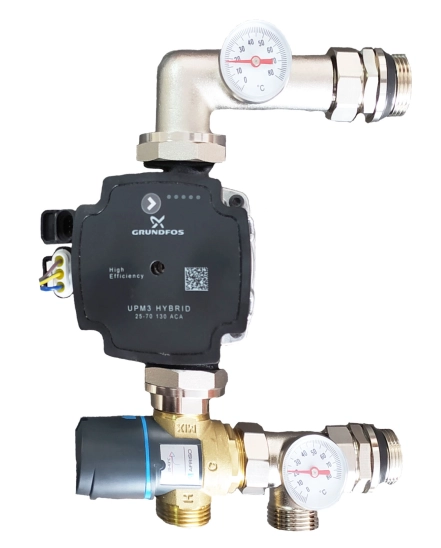

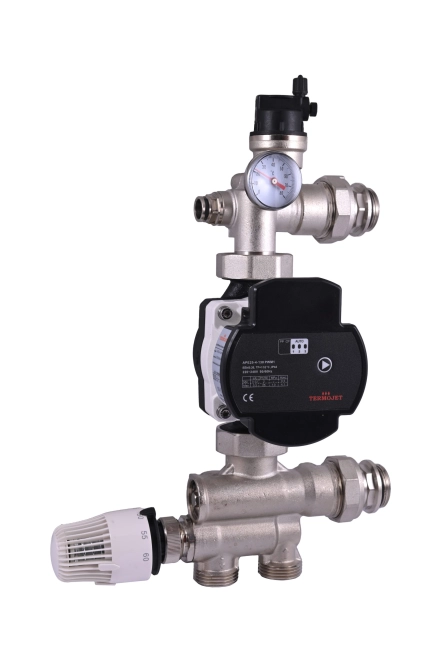

• Насосно-смесительный узел, который подмешивает обратку к горячей подаче и держит на выходе стабильные 35-45°C.
• Теплоизоляция толщиной 20-50 мм, которая не пускает тепло вниз, в перекрытие, и разворачивает весь поток вверх, в комнату.
• Крепление трубы, демпферная лента по периметру, коллекторный шкаф и терморегулирование с термостатами и сервоприводами под зональное управление.

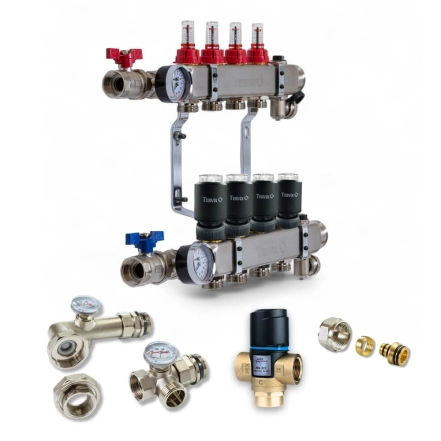

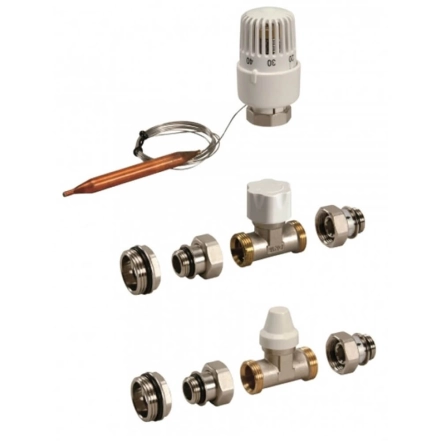

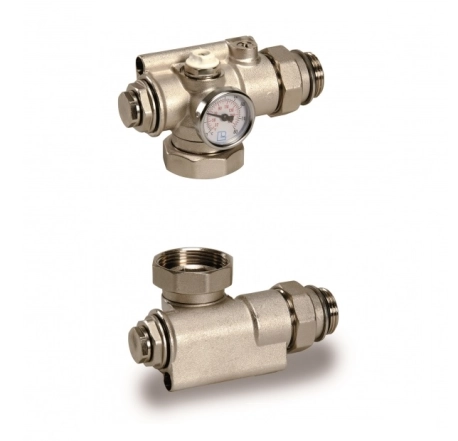

Готовые комплекты на 3-4 контура удобны тем, что производитель уже согласовал между собой насос, клапаны, узел и гребенку, так что самому сводить совместимость не придется. Для сложных объектов, где одновременно работают радиаторы и пол, берут отдельные узлы соединения: они снимают тепло от общего котла и раздают его и на высокотемпературную, и на низкотемпературную зону.

Труба, шаг укладки и длина петли

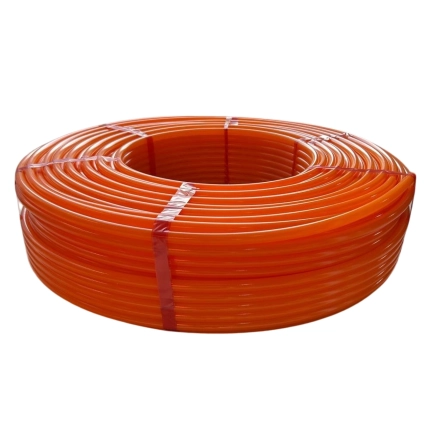

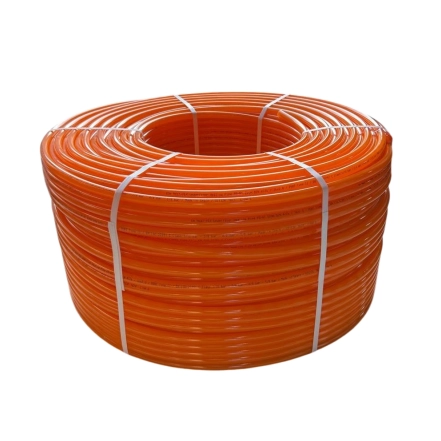

Сердце системы это труба. Для пола берут PE-Xa, PE-RT или металлопластик, обязательно с барьером EVOH: он не пускает кислород сквозь стенку и спасает металлические узлы от коррозии и заиливания. Рабочий диаметр для жилья обычно 16 мм, под большие площади и длинные петли берут 17 мм. Труба идет бухтами, и метраж подбирают так, чтобы каждый контур лег одним отрезком, без единого стыка внутри стяжки.

Шаг укладки это расстояние между соседними нитками трубы. В жилых комнатах его делают около 15 см, вдоль холодных наружных стен и под окнами сгущают до 10 см, а в подсобках разрежают до 20 см. Рабочий диапазон держат в пределах 10-20 см: более широкий шаг дает полосатый, пятнистый прогрев, а слишком плотный перерасходует трубу без ощутимого выигрыша. Длину одной петли для трубы 16 мм стараются не тянуть дальше 80-100 м, иначе насос не продавит теплоноситель по кругу, и контур делят надвое. Площадь нарезают на несколько петель примерно одинаковой длины и заводят их на общий коллектор, где каждую можно отдельно подровнять расходомером.

Что делает коллектор и смесительный узел

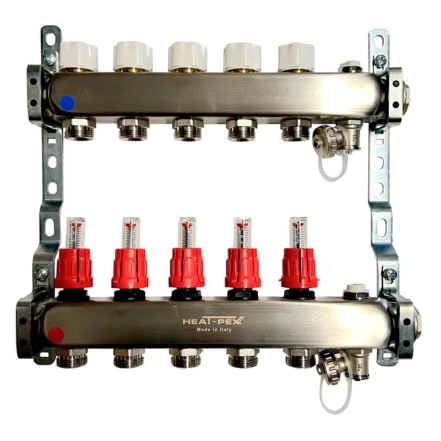

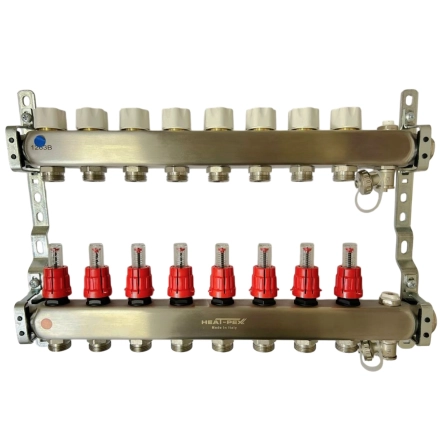

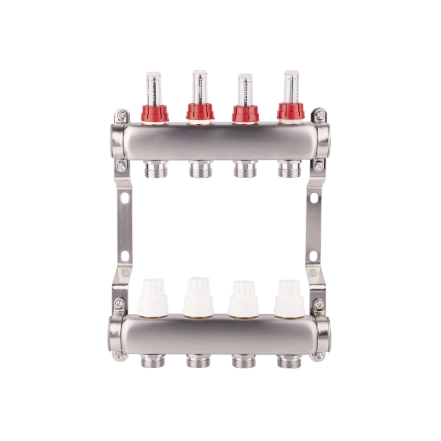

Вот где становится видно, зачем в системе не только труба. коллектор, или гребенка, это распределитель, к которому подключены все петли: на подаче стоят расходомеры для баланса потока между более длинными и более короткими контурами, на обратке запорные клапаны под сервоприводы. А смесительный узел через термостатический клапан подмешивает к горячей подаче часть охлажденной обратки, пока на выходе не установятся нужные 35-45°C, и встроенный насос гонит эту воду по трубе. Ниже сведены типичные симптомы и задачи и то, что на них отвечает система.

Без этих двух узлов в трубу пошла бы вода температуры котла, стяжка перегрелась бы, а покрытие могло бы потрескаться. Поэтому коллектор и узел это обязательная часть контура, а не дополнительная опция, когда вы питаете пол от котла.

Теплоизоляция, крепление и стяжка

Под трубу всегда идет теплоизоляция. Ее задача не дать теплу уйти вниз, в перекрытие или грунт, и развернуть поток вверх. Для этого кладут плотные плиты пенополистирола толщиной 20-50 мм или профильные маты с бобышками, между которыми труба сама защелкивается в нужный шаг укладки. По периметру помещения клеят демпферную ленту: разогретая стяжка расширяется, и лента забирает это движение, чтобы бетон не треснул о стены.

Сверху контур заливают цементно-песчаной стяжкой толщиной около 5-7 см над трубой, и вместе с изоляцией это поднимает уровень пола где-то на 8-12 см. Именно эта бетонная плита аккумулирует тепло и отдает его равномерно, отчего система и комфортна, и одновременно инерционна. Перед заливкой контур обязательно опрессовывают водой под давлением, чтобы найти протечки до того, как труба ляжет в бетон навсегда.

На чем спотыкаются при монтаже

Большинство проблем с водяным полом родом не из оборудования, а из спешки на этапе укладки. Прежде чем замуровать контур в стяжку, пройдитесь по этим точкам:

• Врезали трубу напрямую в котел без узла, и в петлю пошла вода на 60-75°C вместо 35-45°C.
• Сделали петлю длиннее 80-100 м, и насос уже не продавливает по ней теплоноситель.
• Держали одинаковый шаг везде, забыв сгустить его до 10 см вдоль холодных наружных стен.
• Взяли трубу без барьера EVOH, и за пару сезонов кислород съел металлические узлы изнутри.
• Залили стяжку, не опрессовав систему, и теперь протечки искать уже поздно.
• Дали полную температуру на свежую стяжку сразу, и бетон пошел трещинами вместо медленного созревания.

Последний пункт стоит подчеркнуть отдельно: после заливки полу дают созреть и лишь потом постепенно, за несколько дней, выводят на рабочий режим, поднимая температуру понемногу. Свежий бетон не прощает резкого нагрева.

Сколько стоит водяной теплый пол

Цена тут складывается не из одного чека, а из набора позиций, поэтому считать стоит комплектом на всю площадь. На сумму влияют метраж трубы под ваш шаг укладки, количество петель и, соответственно, выходов коллектора, комплектация узла с насосом или без, объем теплоизоляции и наличие шкафа и автоматики. Труба это расходная позиция, которая масштабируется прямо с площадью, а гребенка и узел разовые на помещение или этаж.

Практический совет для бюджета: не экономьте на трубе с кислородным барьером и на смесительном узле, ведь именно они определяют ресурс системы, замурованной в стяжку на десятилетия. Правильнее сэкономить на площади единоразово, точно посчитав шаг укладки и длину петель, чтобы не купить лишнюю бухту. А если не хотите сводить совместимость самостоятельно, выгодно взять готовый комплект на 3-4 контура, где коллектор, узел, насос и клапаны уже подобраны один под другой.

ТОП-5 водяных теплых полов

Вот позиции, которые чаще всего берут под частный дом и автономное отопление от котла, собранные в одну удобную табличку для сравнения.
