Обратные клапаны

Обратные клапаны пропускают поток лишь в одну сторону и не дают воде пойти назад. Пока насос качает или вода идёт под давлением, затвор открыт и поток свободно проходит сквозь корпус, а стоит давлению упасть или насосу остановиться, запорный элемент садится на место и обратный ток прекращается. Из-за этого вода не сливается назад в насос или источник, а в трубах не сталкиваются встречные потоки. В каталоге собраны модели разных типов и размеров: от компактных полудюймовых для квартирной разводки до больших на 3 и 4 дюйма для магистралей и насосных станций.

Что делает обратный клапан и зачем он в трубопроводе

Клапан решает одну задачу, зато делаемую без участия человека. Он держит воду там, где она должна быть, и отсекает её, когда та собирается двинуться не туда. Насос выключился, давление в сети просело, отдельный участок опорожнили на ремонт: в каждой такой ситуации вода под собственным весом или под давлением с соседней стороны пытается пойти назад, и именно тут запорный элемент закрывается.

Последствия обратного тока бывают дорогими. Вода стекает из трубы назад в скважину, и насос при следующем пуске молотит всухую. Горячая вода из бойлера ползёт в холодную магистраль и бак постепенно пустеет. Счётчик крутит в обратную сторону, а показания плывут. Обратный клапан убирает все эти сценарии разом, потому что просто не даёт потоку развернуться. Управление ему не нужно: ни электричества, ни датчиков, ни ручного рычага, реагирует он только на движение самой воды.

Как устроен запорный элемент: пружина, затвор и седло

Принцип держится на разнице давления с двух сторон затвора. Когда вода идёт в рабочем направлении, она давит на затвор и открывает проход, сопротивление при этом минимальное и напор почти не теряется. Когда движение останавливается, пружина возвращает затвор на седло клапана, и обратный ток упирается в наглухо закрытое сечение. Резиновое уплотнение по кругу седла делает посадку плотной, так что капли назад не просачиваются.

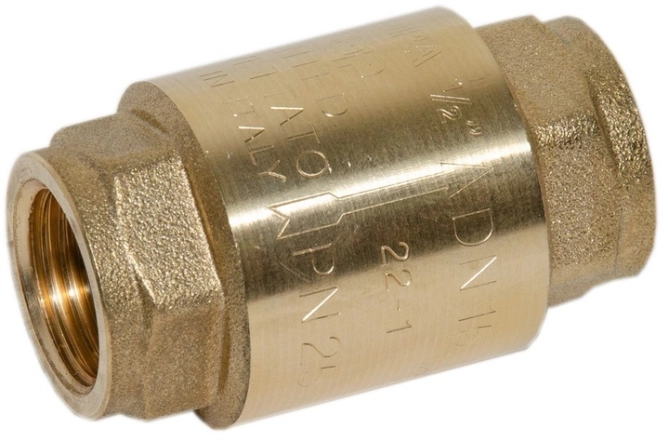

Пружина в подпружиненной (золотниковой) модели выполняет главную работу. Она закрывает затвор даже тогда, когда давления с любой стороны почти не осталось, например сразу после остановки насоса. Благодаря ей вода в стояке не стекает вниз, а гидроаккумулятор или бойлер не пустеет между циклами. Для чистой холодной и горячей воды латунный обратный клапан для воды с пружиной и эластичным уплотнением остаётся самым распространённым решением в быту, потому что прост внутри и почти нечему ломаться.

Типы затвора: подпружиненный, лепестковый, шаровой

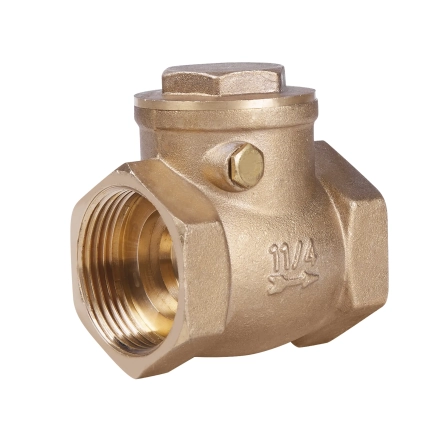

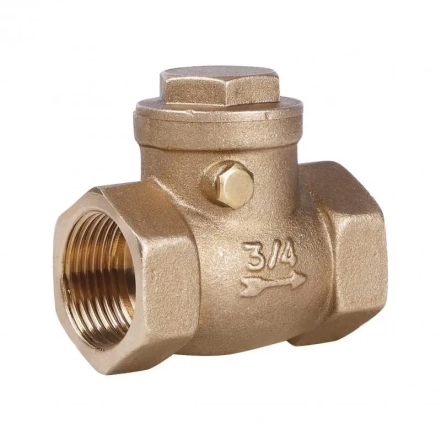

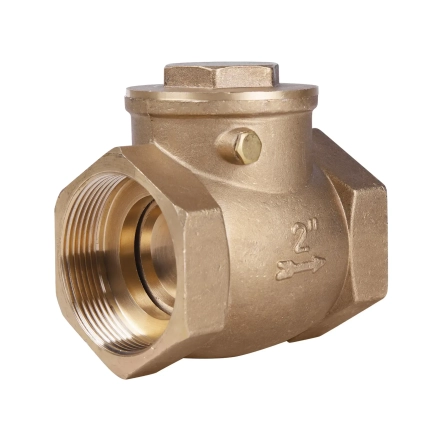

Конструкций затвора несколько, и каждая удобна в своих условиях. Подпружиненный (тарельчатый, золотниковый) несёт подвижную тарелку на оси с пружиной: поток её открывает, пружина закрывает. Лепестковый (поворотный, створчатый) работает за счёт створки на шарнире, которую вода отбрасывает вбок, а обратное движение прижимает назад к седлу. Шаровой перекрывает проход шаром: под давлением он откатывается, без потока садится на место. Отдельно стоит межфланцевый, или муравей, компактный диск между двумя фланцами для широких труб, где важна короткая встроенная длина.

Подпружиненный тип ценят за компактность и за то, что его ставят и вертикально, и горизонтально. Лепестковый даёт меньшее сопротивление на толстых трубах, поэтому его чаще берут туда, где каждая лишняя потеря давления заметна. Шаровой хорошо держится на загрязнённых стоках, потому что внутри нет мелких деталей, которым есть что заклинить. Итак, выбор типа упирается в то, с какой водой и на каком диаметре клапан будет работать.

Где в системе ставят клапан и зачем он там нужен

Мест применения много, и почти все связаны с защитой оборудования от обратного тока. Клапан не даёт воде развернуться именно тогда, когда этого случиться не должно. Самые типичные точки монтажа такие:

• На выходе насоса или насосной станции, чтобы защитить насос от обратного тока и удержать воду в трубе после остановки.
• После счётчика воды, чтобы поток не шёл в обратном направлении, а показания прибора учёта оставались корректными.
• На подводе к бойлеру, чтобы нагретая вода не возвращалась в холодную магистраль и бак не пустел.
• На вводе водопровода в дом, чтобы при перепадах давления вода из дома не выдавливалась назад в сеть.
• Перед гидроаккумулятором, чтобы давление в баке держалось стабильным между циклами работы насоса.
• На всасывающей линии скважинного или поверхностного насоса, чтобы при пуске не приходилось каждый раз заливать воду заново.

В каждом из этих случаев задача та же: пропустить воду вперёд и надёжно удержать её от движения в противоположную сторону. Правильно подобранный клапан продлевает ресурс насоса, выравнивает давление и убирает резкие толчки в трубах, когда оборудование включается и глохнет.

Монтаж по стрелке: на что обращать внимание перед установкой

На корпусе каждого клапана отлита стрелка направления, и ставят его строго по стрелке движения воды. Развернуть наоборот означает остаться без защиты: вода либо не пойдёт совсем, либо затвор будет стоять постоянно открытым и смысла от него не будет. Перед тем как затягивать резьбу, стоит сверить несколько вещей:

• Направление потока на участке: стрелку на корпусе совмещают с той стороной, куда должна двигаться вода, и лишь тогда фиксируют.
• Положение в пространстве под тип затвора: подпружиненный работает в любом положении, а лепестковый чувствительнее, потому что створка поворачивается под собственным весом, так что его чаще монтируют на горизонтали или на вертикали с восходящим потоком.
• Прямые участки до клапана и после него, чтобы турбулентность не мешала затвору чётко открываться и садиться на место.
• Уплотнение резьбы льном или фум-лентой аккуратно, без избытка, чтобы намотка не сузила проход.
• Доступ к узлу для проверки, потому что со временем уплотнение стареет и клапан когда-нибудь придётся осмотреть или заменить.

Мелочь со стрелкой решает всё: клапан, поставленный правильно, годами работает незаметно, а развёрнутый наоборот портит работу целого участка, хоть внешне выглядит исправным.

Размер резьбы, материал корпуса и рабочее давление

Размер подбирают под диаметр трубы, чтобы не делать узкого места в потоке. В бытовой разводке чаще всего встречаются присоединения 1/2 и 3/4 дюйма, для стояков и подводок к котлу берут 1 и 1 1/4 дюйма, а для магистралей и насосного оборудования идут 1 1/2, 2 дюйма и больше, вплоть до 3 и 4 дюймов. Слишком маленький клапан на толстой трубе будет тормозить воду, поэтому диаметр присоединения обычно равен диаметру самой трубы.

Материал корпуса напрямую влияет на ресурс. Латунь устойчива к коррозии, держит горячую воду и давление, не боится постоянного контакта с влагой, поэтому именно латунные модели преобладают в водоснабжении и отоплении. При выборе смотрят ещё на рабочее давление и температуру: большинство бытовых клапанов рассчитаны на PN16 или PN25 и температуру примерно до плюс 100 градусов, чего хватает и для холодной, и для горячей воды. Такой запас позволяет поставить один клапан и забыть о нём, пока система работает в штатном режиме.

ТОП-5 обратных клапанов

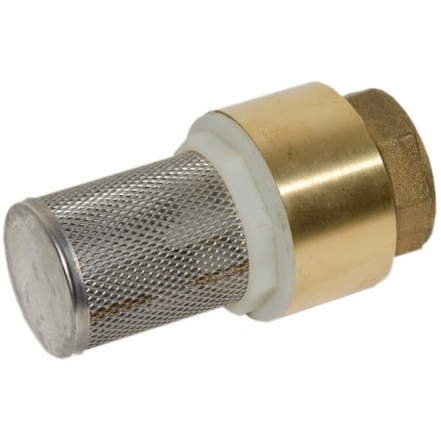

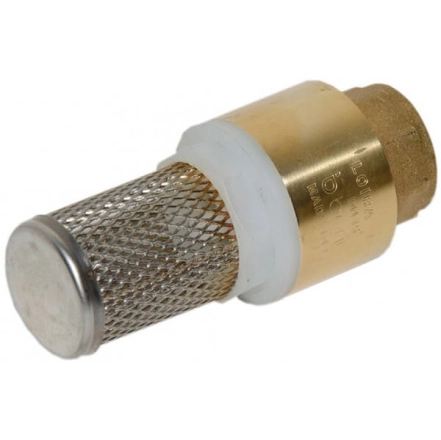

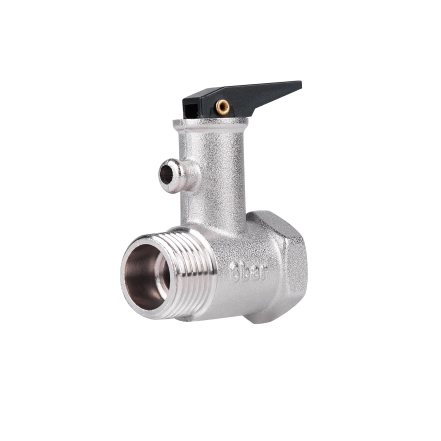

Чтобы не листать весь каталог, собрали пять ходовых моделей: компактные подпружиненные на 1/2 и 3/4 дюйма для квартирной обвязки, латунные на 1 дюйм под котёл и гидроаккумулятор, версии со встроенным фильтром на ввод и большие присоединения под насосные станции. Диапазон размеров охватывает быт и более серьёзные инженерные узлы, так что решение найдётся и для одной подводки, и для магистрали.

Купить обратный клапан в магазине BOM

В каталоге BOM собраны обратные клапаны под быт и под серьёзные инженерные системы: подпружиненные тарельчатые, лепестковые поворотные и шаровые, с размерами резьбы от 1/2 до 4 дюймов и моделями со встроенным фильтром на вводе. Есть варианты для холодной и горячей воды, для отопления, водоснабжения и насосного оборудования, так что подобрать изделие по диаметру, давлению и типу затвора несложно.

Если ещё не решено, какой тип затвора брать или есть сомнение насчёт резьбы и совместимости с имеющимися трубами, консультант поможет сверить размер и условия работы вашей системы. Товар в наличии отправляем быстро, с доставкой по всей Украине и удобными способами оплаты, так что клапан приедет готовым стать на трубу без переходников.
