Запорная арматура

Запорная арматура это группа устройств, чья единственная работа полностью открыть или перекрыть движение среды в трубопроводе. Не притормозить, не дозировать, а именно отсечь поток или пустить его свободно. Через такую арматуру идёт холодная и горячая вода, теплоноситель в отоплении, газ в бытовой магистрали, и в каждом узле системы она играет роль выключателя, который даёт доступ к ремонту без остановки всего контура. Эта страница собрана как обзор темы: какие бывают типы, из чего их льют, как они садятся на трубу и чем полнопроходные модели отличаются от тех, что призваны регулировать напор.

Чем запорная арматура отличается от регулирующей

Главный водораздел проходит по назначению. Запорное устройство имеет два рабочих состояния, открыто и закрыто, а промежуточное положение для него не режим работы, а износ. Когда шаровой кран месяцами стоит полуприкрытым, край сферы подставлен под косой удар потока, сёдла размываются, и герметичность исчезает. Регулирующая арматура устроена иначе. Вентили, балансировочные и термостатические клапаны созданы именно для того, чтобы держать золотник в промежуточном положении и плавно менять расход или напор, платя за это ощутимым гидравлическим сопротивлением.

Путать эти две группы невыгодно с обеих сторон. Попытка дозировать напор шаровым краном заканчивается изношенным уплотнением и подтеканием, а полнопроходное изделие там, где хватило бы суженного, это переплата на ровном месте. Поэтому подбор начинается с простого вопроса: вам надо отрубить участок или управлять потоком ежедневно.

Шаровые краны, задвижки, вентили и затворы

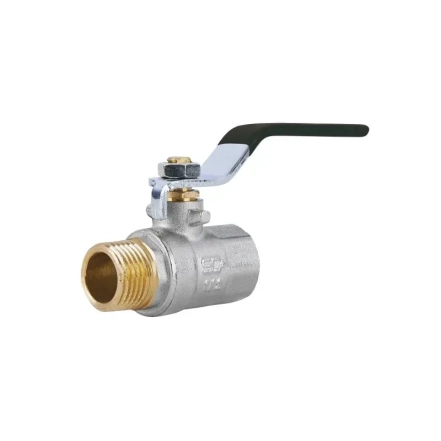

Внутри каждого типа поток перекрывается по-своему, и от этого зависит, где изделие уместно. Шаровой кран несёт внутри сферу со сквозным отверстием: поворот рычага на 90 градусов ставит её вдоль трубы или поперёк, и струя либо идёт свободно, либо обрывается. Это самый распространённый тип для быта, компактный и герметичный, потому что между ремонтами может стоять неподвижно годами.

Задвижка работает вертикальным движением: клин или диск поднимается вверх и освобождает полное сечение трубы почти без сопротивления. Её стихия это магистрали больших диаметров, вводные узлы в дом, линии водоканала. Вентиль, или запорный клапан, опускает золотник на седло винтовым штоком; он даёт более плавное управление, но заметно тормозит движение, поэтому уместен там, где без дозирования не обойтись. Дисковый затвор перекрывает проход поворотом плоского диска в корпусе и удобен на широких трубах, где важна компактность узла.

Рядом с этими типами в каталоге живут смежные изделия. Шаровые краны закрывают большинство бытовых задач, приборные краны садятся под манометры и датчики в обвязке котла, обратные клапаны пропускают воду лишь в одну сторону, а садовые краны выводят разбор под шланг на улицу. Защитить всю эту арматуру от песка и окалины помогают фильтры грубой очистки.

Материалы корпуса: латунь, бронза, чугун, нержавейка

Материал решает, с какой средой и при каком давлении изделие проживёт долго. Латунь держит основную массу бытовой арматуры для воды и отопления: не боится коррозии, выдерживает горячий контур, хорошо сохраняет герметичность резьбы. Качественные латунные краны никелируют ради дополнительной защиты, а под питьевую воду подбирают сплавы с ограниченным содержанием свинца, чтобы металл не портил вкус. Бронза близка к латуни по стойкости и традиционно идёт на ответственные узлы, где важна долговечность сплава.

Нержавеющая и углеродистая сталь берут на себя более высокие давления и более жёсткие среды, в том числе пар и напорные промышленные линии, и монтируются преимущественно на фланцах. Чугун остаётся материалом задвижек и арматуры большого диаметра на водоканалах: он дешёв в больших отливках и спокойно держит стабильный режим, хотя боится гидроударов и резких перепадов. Отдельной статьёй стоит газовая арматура, где уплотнения и металл рассчитаны именно под газ, поэтому такие краны маркируют и покупают целенаправленно, а не по схожести вида.

Присоединение к трубе: резьба, американка, фланец

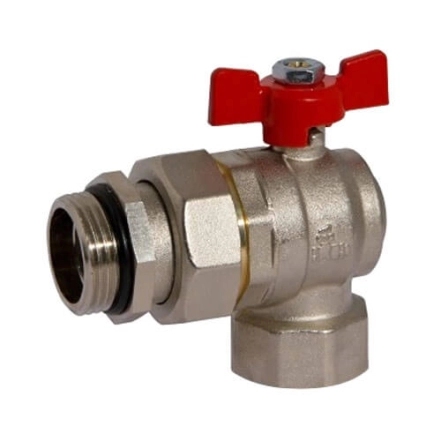

Способ присоединения определяет, как изделие станет на место и сколько будет мороки во время монтажа. В быту преобладает резьбовое соединение с внутренней или наружной резьбой в диапазоне от 1/2 до 2 дюймов, это основной калибр для квартир и частных домов. Отдельно ценят модель с накидной гайкой, американкой: она позволяет снять прибор или насос, не раскручивая всю обвязку.

Медные линии собирают под пайку, когда гладкий патрубок вставляют в раструб; соединение выходит неразъёмным и аккуратным, удобным для скрытой разводки. Большие диаметры и промышленные контуры держат на фланцах, а на стальных магистралях встречается приварное соединение. Чем шире труба и выше давление, тем дальше выбор идёт от резьбы в сторону фланца.

Как выбрать тип запорного устройства

Логика подбора проще, чем кажется, если отталкиваться от задачи, а не от названия изделия:

• надо быстро и полностью перекрыть воду или теплоноситель: берите шаровой кран, желательно полнопроходной
• диаметр трубы большой, а сопротивление потоку должно оставаться минимальным: смотрите в сторону задвижки
• нужно плавное дозирование напора: это уже зона вентиля или балансировочного клапана, а не запорной группы

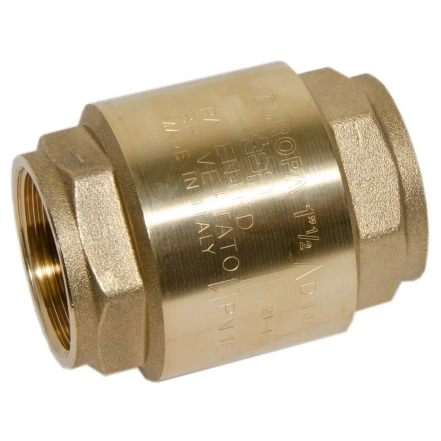

• линия должна работать строго в одну сторону: добавьте обратный клапан

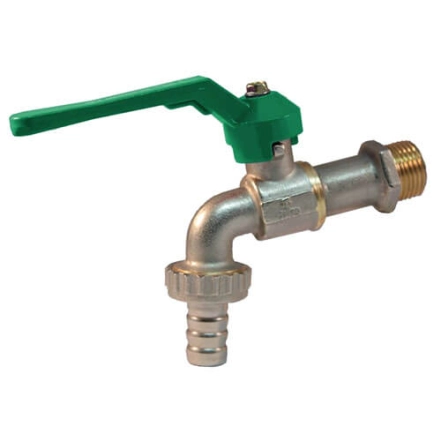

• точку разбора вынесли на улицу под шланг: подойдёт садовый кран

Если задача не совпадает ни с одной строкой точно, ориентир остаётся тот же: сначала среда и давление, потом уже тип изделия.

Давление, присоединение и среда: что учесть

Когда тип уже определён, остаётся сверить изделие с реальной системой. Несколько параметров решают, станет ли оно без переходников:

• рабочее давление и температура среды: газовый, отопительный и водопроводный режимы разные, и изделие должно быть рассчитано именно на ваш
• присоединение: диаметр условного прохода, тип и направление резьбы или формат фланца должны совпасть с трубой
• среда: вода, теплоноситель или газ требуют разных уплотнений, а газовую линию комплектуют лишь профильной арматурой с маркировкой
• материал корпуса под условия: латунь для быта, сталь или нержавейка для давления, чугун для больших магистралей

Когда эти параметры совпадают с характеристиками контура, монтаж обходится без подгонки, а узел не подтекает после первых циклов открытия и закрытия.

Какое запорное устройство куда уместно

Чтобы собрать картину воедино, вот как основные типы соотносятся с местом установки:

Купить запорную арматуру в магазине BOM

В каталоге BOM собрана запорная арматура под бытовые и полупромышленные задачи: от компактного крана на подводку прибора до узла на вводе в дом и обвязки котельной. Изделие можно подобрать по диаметру от 1/2 до 2 дюймов, типу присоединения, материалу корпуса и рабочей среде, а рядом сразу лежат обратные клапаны, приборные и садовые краны, фильтры грубой очистки для полного узла.

Если выбор между полнопроходным краном, вентилем или задвижкой ещё не сделан или есть сомнение насчёт резьбы и совместимости с имеющимися трубами, консультанты помогут сверить параметры под вашу систему. Заказ оформляется онлайн, а доставка запорной арматуры работает по всей Украине, так что изделие приедет готовым стать на трубу без переходников.
