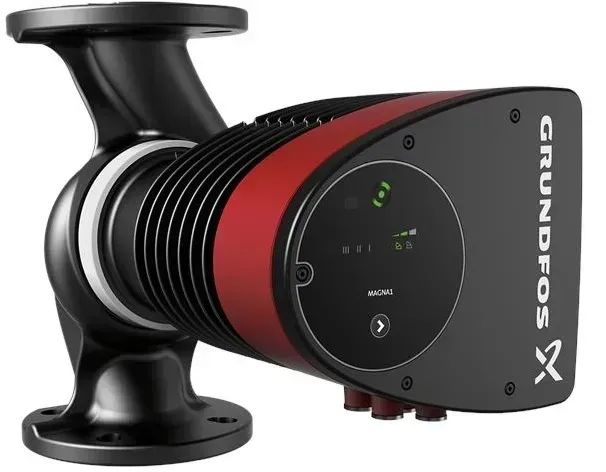

Циркуляционный насос GRUNDFOS MAGNA1 65-120 F 340 1x230V PN

Grundfos MAGNA1 65-120 F 340: самый большой напор

Верхняя позиция фланцевой линейки по напору. Её берут, когда контур не просто большой, а имеет существенное сопротивление: много поворотов, длинные ветки, узлы смешивания, теплообменник бойлера.

Такой запас рассчитан на здание в несколько этажей с разветвлённой разводкой. Для короткого контура насос будет избыточным и станет работать в нижней части своего диапазона.

В коробке только насос и инструкция

Подходящие фланцы, болты и прокладки докупают отдельно - для фланцевого оборудования это привычная практика, ведь каждая обвязка своя. Кабель питания у насоса заводской, подключение однофазное, поэтому с электрикой вопросов обычно не возникает.

Обслуживание сводится к чистоте теплоносителя

У мокрого ротора нет ни вентилятора, ни торцевого уплотнения, поэтому регламентных работ у него нет. Ресурс сокращают окалина и песок в воде, поэтому перед насосом ставят сетчатый фильтр, а систему промывают сразу после монтажа.

Если дом консервируют на лето, воду из контура не сливают: сухой простой для мокрого ротора хуже, чем работа.

Технические характеристики Циркуляционный насос Grundfos MAGNA1 65-120 F 340 1x230V PN

• Бренд: Grundfos
• Артикул: 99221374
• Максимальное давление: 10 бар
• Длина кабеля: 2 м
• Материал корпуса: Чугун
• Количество фаз: 1
• Максимальный напор: 12 м
• Максимальная производительность: 25 м3/ч
• Монтажная длина: 340 мм
• Тип соединения: Фланцевое
• Резьбовое соединение: 2 1/2 дюйма
• Вес: 18 кг
• Тип насоса: Циркуляционный с мокрым ротором
• Материал рабочего колеса: PES 30% GF
• Комплектация: Насос, Инструкция
• Дополнительные характеристики: Сниженный уровень шума
• Область применения: Системы отопления, охлаждения, ГВС
• Назначение: Циркуляция воды в системах с переменным потоком
• Степень пылевлагозащиты (IP): X4D
• Потребляемая мощность: 15-400 Вт
• Габариты (ВхШхГ): 340x200x160 мм
• Питание: 220/240 В
• Гарантия: 24 месяца
• Производитель: Дания
