Циркуляционные насосы для отопления

Циркуляционные насосы для отопления - это насосы, которые создают в контуре стабильный перепад давления и гонят теплоноситель до самой дальней комнаты за секунды вместо минут. Роль у них одна, но решающая: без принудительного движения вода ползет по кольцу слишком медленно и не успевает донести тепло, поэтому дальние радиаторы остаются едва теплыми, тогда как возле котла батареи шпарят на полную, газ горит, а счетчик крутится. Ниже разберем, как подобрать такой насос под конкретный контур по напору и подаче, а не брать наугад по цене на ценнике.

Почему теплоноситель не доходит до дальних комнат

Возьмем двухэтажный дом, где котел стоит в котельной на первом этаже, а радиаторы разбросаны по комнатам обоих этажей. Горячая вода должна пройти подающую ветвь, зайти в каждый радиатор, отдать тепло и вернуться обратной линией. На этом пути она встречает сопротивление: трение о стенки труб, повороты, сужения в клапанах, узлы балансировки. Насос создает перепад давления, который продавливает это сопротивление и держит равномерный поток по всем ветвям. Без принудительного движения дальние комнаты прогреваются медленно, батареи в конце ветви остаются едва теплыми, а котел чаще выскакивает на пиковые режимы, выгребая лишний газ.

Чем длиннее контур и чем больше на нем арматуры, тем выше нужен напор. Чем больше тепловая мощность котла, тем больший объем теплоносителя нужно прокачать за единицу времени, то есть выше подача. Эти две величины не взаимозаменяемы. Насос с большой подачей, но слабым напором не продавит длинную ветвь, а насос с избыточным напором на коротком контуре будет шуметь и гнать воду слишком быстро, не успевая отдавать тепло радиаторам. Правильно подобранный агрегат выравнивает температуру между помещениями, снижает расход газа и делает систему тихой и предсказуемой.

Как считать напор и подачу из дома

Подача Q ориентировочно считается от мощности котла: объем теплоносителя в кубометрах в час равен тепловой мощности в киловаттах, деленной на произведение 1,16 и разницы температур подачи и обратки. Для радиаторной системы разницу берут около 20 градусов. Котел на 24 кВт дает подачу примерно 1 м³/ч, а котел на 40 кВт потребует уже около 1,7 м³/ч. Запас на арматуру и загрязнение труб обычно закладывают на уровне 20 процентов.

Напор H зависит от длины самой длинной ветви и количества сопротивлений на ней. Упрощенно на каждый метр трубы подача-обратка закладывают 0,1-0,2 м напора, а этажность добавляет высоту подъема воды. Держите рабочую точку насоса ближе к середине его характеристики. Если расчет дает 5 м, берите модель с максимумом около 6-7 м: она будет работать в экономном диапазоне и иметь запас на будущее заростание системы илом.

Перед подбором есть смысл собрать исходные данные по системе.

• мощность котла в киловаттах, чтобы посчитать объем теплоносителя за час
• длина самой длинной ветви подача-обратка до крайнего радиатора
• этажность дома и высота подъема воды от котла до верхней точки
• количество арматуры на контуре: термоголовки, балансировочные клапаны, фильтры
• диаметр труб и имеющееся присоединение на обратке возле котла
• тип контура, ведь теплый пол с длинными петлями малого диаметра просит отдельный насос на коллектор

Стартовые значения по площади и этажности

Эта табличка дает ориентиры для типового радиаторного контура частного дома. Точные цифры уточняют по фактической длине труб, диаметру и количеству арматуры, но для первичного выбора этих значений хватает, чтобы не промахнуться с классом насоса.

Если в доме несколько отдельных контуров через распределительный коллектор, каждой ветви чаще ставят собственный насос под ее параметры. Продавливать всю разветвленную сеть одним мощным устройством выходит дороже и громче, а балансировать такую схему хлопотно. Для твердотопливного котла дополнительно проверяют допуск теплоносителя до 110-130 градусов, чтобы насос выдержал высокую температуру обратки без срыва уплотнений.

Авто-адаптивные насосы класса A и платежка

Простые трехскоростные насосы имеют фиксированные ступени и крутятся на выбранной скорости постоянно, все равно, открыты все радиаторы или термоголовки перекрыли часть из них. Когда нагрузка падает, такой насос продолжает гнать полный поток, тратя лишнее электричество и повышая шум в трубах. Авто-адаптивные модели с электронным управлением ECM сами отслеживают перепад давления в контуре и плавно меняют обороты под текущую нагрузку. Базовая модель тянет 45-90 Вт постоянно, тогда как авто-вариант класса A при частичной нагрузке опускается до 3-25 Вт.

Разница в цене между простым и энергосберегающим насосом обычно окупается за один-два отопительных сезона, а дальше экономия идет в карман. Плавная смена оборотов заодно убирает гул и бульканье в трубах, когда термоголовки прикрывают радиаторы, и снижает износ подшипников на низких оборотах. Класс энергоэффективности A подтверждает, что двигатель построен на постоянных магнитах и работает с высоким КПД в широком диапазоне. Для дома с термостатическими головками или погодозависимой автоматикой котла такой насос почти обязателен: нагрузка там гуляет постоянно, и фиксированная скорость либо перерасходует ток, либо не держит поток в морозы.

Монтаж на обратке и присоединение 25 и 32

Насос ставят на обратной линии перед котлом, где теплоноситель уже отдал тепло и имеет самую низкую температуру. Более прохладная вода мягче работает с сальниками, подшипниками и ротором, поэтому ресурс насоса на обратке заметно выше, чем на горячей подаче. Присоединение 25 это резьба 1½ дюйма с монтажной длиной 130 или 180 мм, его хватает для большинства домов до 200 м². Присоединение 32 с резьбой 2 дюйма берут для разветвленных контуров с большей подачей.

• монтируйте вал ротора горизонтально, ведь вертикальное положение вала ускоряет износ подшипников и добавляет шума
• сверяйте стрелку на корпусе с направлением движения теплоносителя к котлу, иначе насос будет гнать воду наоборот
• ставьте перед насосом фильтр грубой очистки, чтобы окалина и песок не садились на крыльчатку
• монтируйте шаровые краны с обеих сторон, тогда насос можно снять и заменить без слива всей системы
• сверяйте монтажную длину 130 или 180 мм с имеющимся местом на трубопроводе, чтобы новый насос стал вместо старого без переделки обвязки

После установки систему заполняют, выпускают воздух через центральный винт насоса и слушают, нет ли посторонних звуков. Если слышен гул или вибрация, часто виновата воздушная пробка или завышенная скорость, и достаточно перейти на более низкую ступень или в авто-режим, чтобы система замолчала.

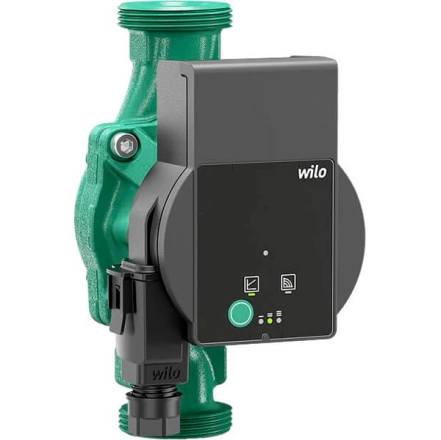

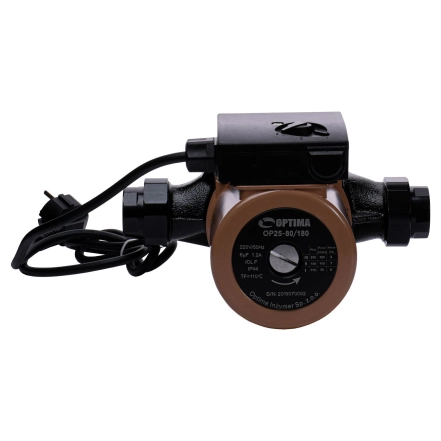

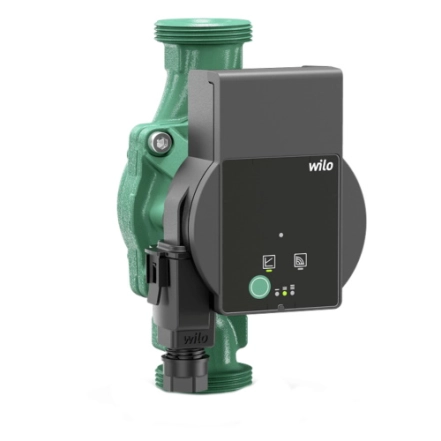

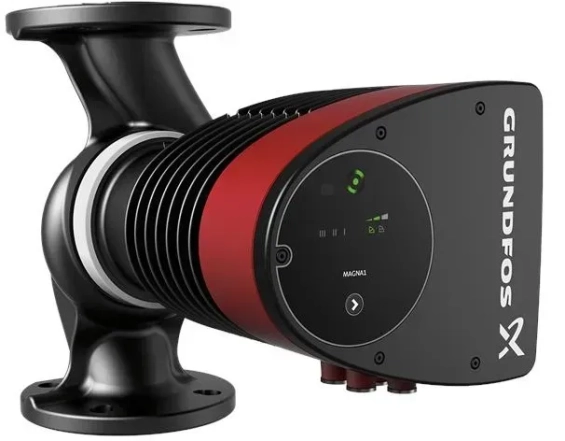

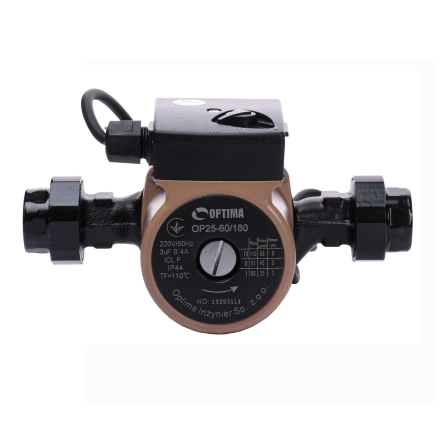

ТОП-5 циркуляционных насосов для отопления

Собрали в одну табличку модели, которые чаще всего берут под радиаторный контур частного дома и квартиры с автономным отоплением, с готовыми значениями напора, подачи и присоединения.
