Як облаштувати автономне електропостачання у квартирі або будинку?
- Види систем автономного електропостачання
- Як розрахувати потрібну потужність системи
- Яку систему вибрати - порівняння варіантів
- Встановлення та підключення системи
- Обслуговування системи автономного електропостачання
- Типові несправності та як їх усунути
Відключення електроенергії в Україні стали частиною побуту - і питання не в тому, чи буде світло, а в тому, скільки годин на день його не буде. Щоб не залежати від графіка відключень, є кілька реальних рішень: генератори, джерела безперебійного живлення та відновлювальна енергетика. У цій статті розберемо кожен варіант - з конкретними цифрами, порівняннями і рекомендаціями для квартири та приватного будинку.
Види систем автономного електропостачання
Генератори - бензинові, дизельні, газові
Генератор - це найпотужніший і найуніверсальніший варіант резервного живлення. Двигун внутрішнього згоряння обертає альтернатор, який виробляє змінний струм 220 В або 380 В. Вибір типу генератора залежить від потреб, умов установки і доступності палива.
Бензинові генератори - найдоступніші за ціною і найлегші за вагою. Модель на 3 кВт важить 35-45 кг і коштує від 15 000 грн. Витрата бензину - 1-1,5 л/год при навантаженні 50-75%. Рівень шуму - 65-75 дБ, що порівнянно з працюючим пилосмоком. Моторесурс - 1 500-2 000 год, після чого потрібен капітальний ремонт або заміна. Підходять для тимчасового або нечастого використання - кілька годин на день.
Дизельні генератори економічніші: витрата солярки на 30-40% менша, ніж бензину у моделей аналогічної потужності. Моторесурс - 5 000-10 000 год, тобто в 3-5 разів більший. Стартова ціна на дизельну станцію 5 кВт - від 50 000 грн. Мінуси: важчі (80-150 кг для 5-8 кВт), дорожчі в обслуговуванні і вимагають регулярного прогріву при тривалому простої. Оптимальний вибір для приватного будинку при щоденному використанні по 4-8 годин.
Газові генератори працюють на природному газі або пропан-бутані з балонів. Вони тихіші за дизельні (55-65 дБ), не вимагають запасу рідкого палива і мають ресурс 6 000-8 000 год. Потужність більшості побутових моделей - до 10-15 кВт. При підключенні до магістрального газу - це найзручніший варіант для постійного резервного живлення будинку. Вартість моделі на 7 кВт - від 100 000-120 000 грн. Є гібридні моделі, що можуть працювати як на газі, так і на бензині - зручно при перебоях з газом.

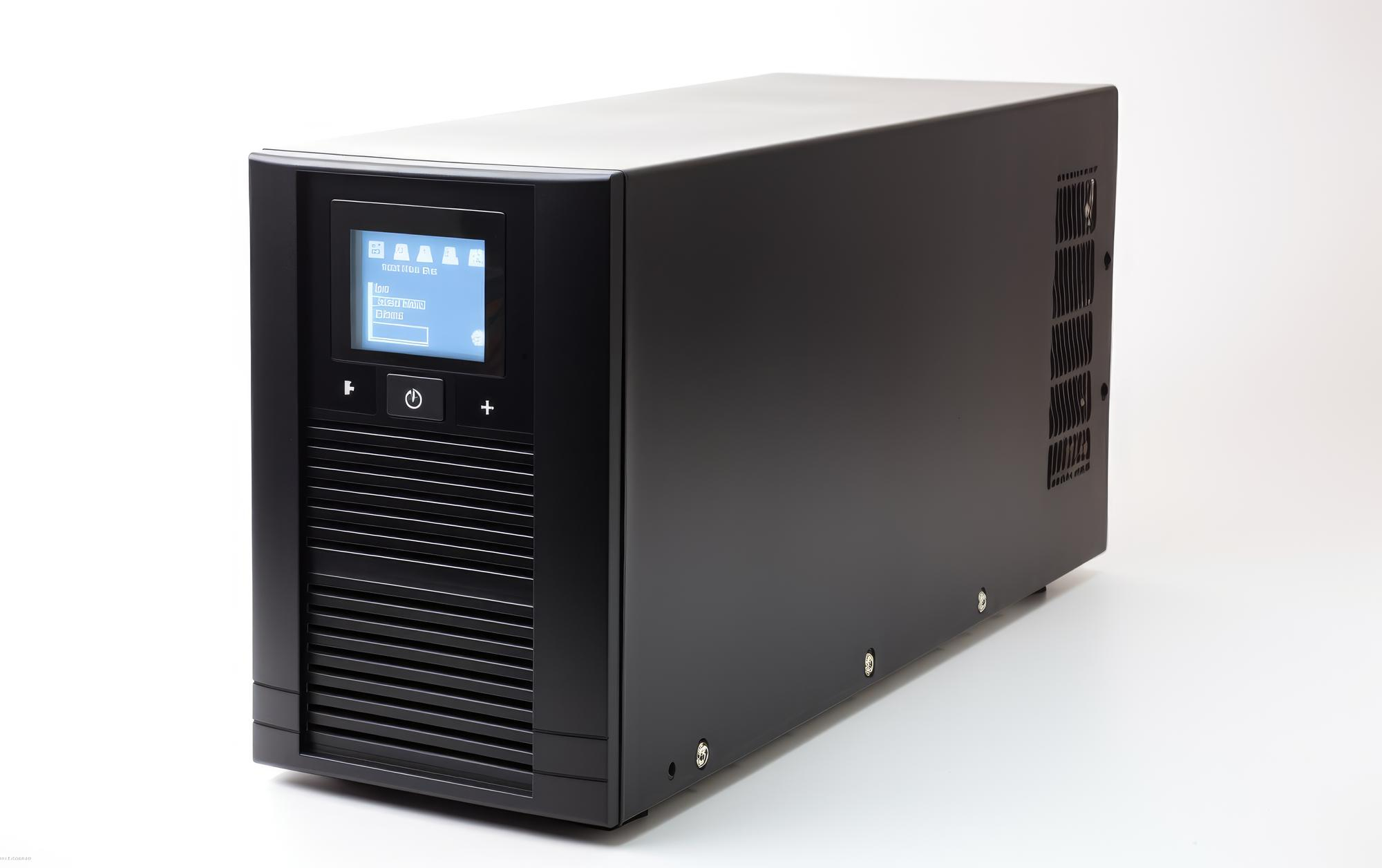

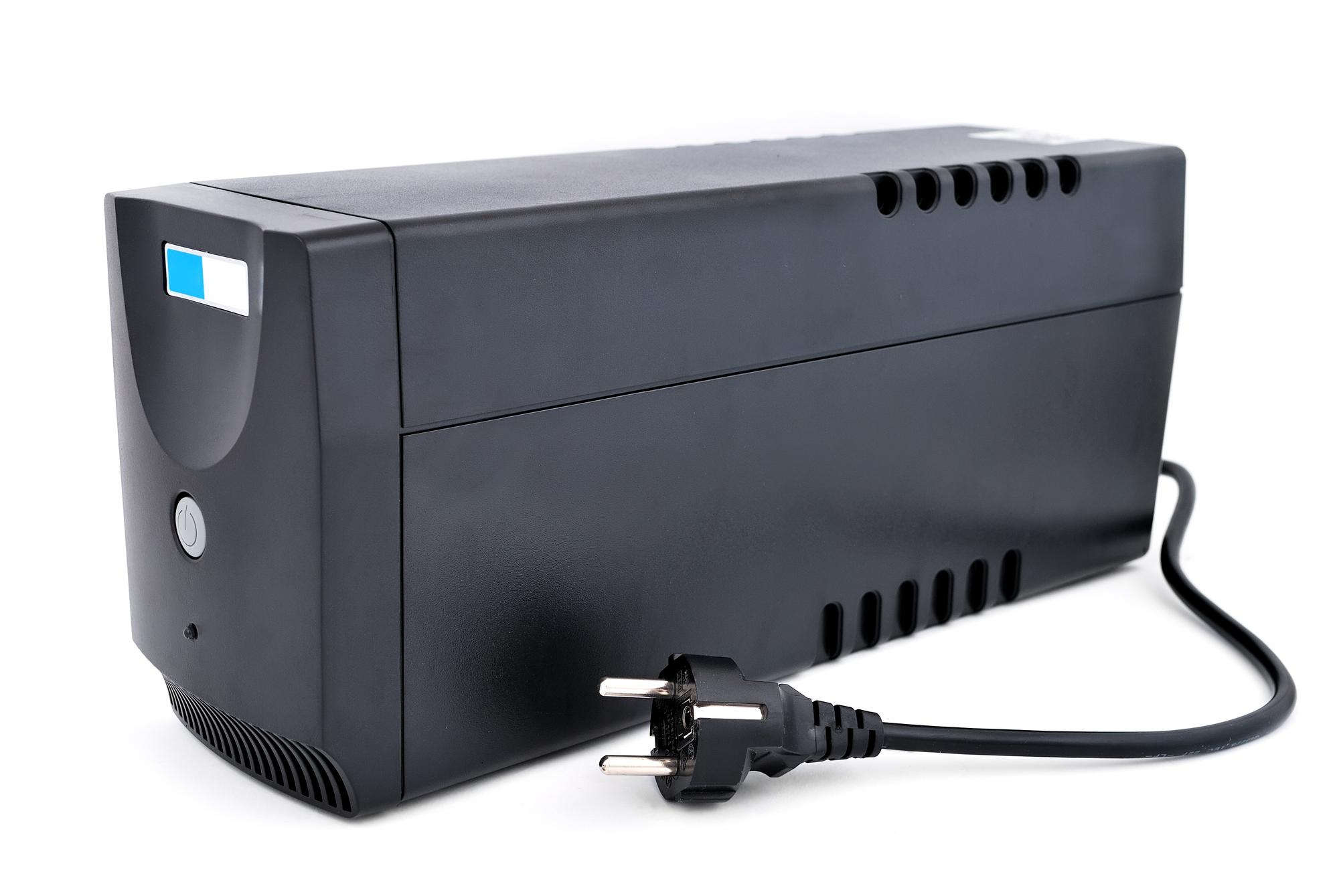

Джерела безперебійного живлення (ДБЖ)
ДБЖ (або UPS - uninterruptible power supply) - це комбінація інвертора та акумуляторних батарей. У штатному режимі пристрій заряджає АКБ від мережі і при цьому захищає підключену техніку від стрибків напруги. При зникненні напруги інвертор миттєво, без паузи, перемикається на живлення від батарей - в межах 10-20 мс, що непомітно для більшості електроприладів.
Критично важлива характеристика ДБЖ - форма вихідної напруги. Дешеві моделі видають ступінчасту або апроксимовану синусоїду, яка підходить лише для простих навантажень - ламп розжарювання та нагрівальних елементів. Для холодильника, циркуляційного насоса, котлової автоматики та будь-якої чутливої електроніки потрібна чиста синусоїда. Апроксимована синусоїда спотворює роботу двигунів і може вивести техніку з ладу за кілька місяців.
Потужність інверторної частини ДБЖ для квартири - зазвичай 600-3 000 Вт. Час автономної роботи залежить від ємності підключених АКБ. Наприклад, ДБЖ потужністю 1 000 Вт із зовнішньою батареєю на 100 А-год (12 В, тобто 1 200 Вт-год) при навантаженні 400 Вт забезпечить близько 2,5-3 год роботи з урахуванням ККД інвертора 85-90%.
Сонячні панелі та вітрогенератори
Сонячні панелі - це доповнення до основної системи резервного живлення, а не самостійне рішення для більшості домогосподарств. Панель потужністю 400 Вт у сонячний день в Україні виробляє 1,5-2 кВт-год влітку і 0,3-0,6 кВт-год взимку. Комплект з 4 панелей (1,6 кВт) коштує від 40 000-50 000 грн з інвертором і монтажем. Для цілодобового живлення квартири потрібні АКБ великої ємності - від 200 А-год на кожен кіловат потужності, що значно збільшує вартість.
Найефективніша схема - використання сонячних панелей разом з ДБЖ. Вдень панелі підзаряджають АКБ і живлять навантаження, вночі або у похмуру погоду - система перемикається на заряд від мережі або від генератора. Це скорочує витрату палива і збільшує ресурс акумуляторів завдяки меншій кількості глибоких циклів розряду.
Вітрогенератори для приватного будинку мають сенс лише в регіонах зі стабільним вітром - узбережжя, відкриті степові ділянки. Модель на 1 кВт при середній швидкості вітру 5-6 м/с дає 3-5 кВт-год на добу, але при штилі - нуль. Мінімальний комплект обійдеться від 60 000-80 000 грн, а окупність при нинішніх тарифах - 10-15 років. Для більшості міських і приміських домогосподарств вітрогенератор нераціональний через непередбачуваність вироблення.
Як розрахувати потрібну потужність системи
Перед вибором обладнання потрібно чітко розуміти, яке навантаження система повинна забезпечити. Помилка в розрахунку в більший бік - зайві витрати, в менший - перевантаження і відмова техніки в найнепотрібніший момент.
Мінімальне навантаження для квартири
Для квартири в першу чергу визначають список критичних споживачів - без яких неможливо нормально жити під час відключення. Орієнтовне споживання типових приладів:
- освітлення (10 LED-ламп по 9-10 Вт) - 90-100 Вт;
- холодильник клас A+ (компресор вмикається 20-30% часу) - середнє споживання 80-150 Вт, пусковий струм до 600 Вт;
- роутер - 10-20 Вт;
- зарядка ноутбука або смартфона - 30-90 Вт;
- циркуляційний насос системи опалення - 60-100 Вт.
Сумарне постійне навантаження для квартири - 400-500 Вт. З урахуванням пускового струму холодильника пікове навантаження досягає 700-900 Вт. Це і є мінімум, на який орієнтуються при виборі ДБЖ для квартири.
Навантаження для приватного будинку
У приватному будинку список споживачів ширший і вимоги до потужності суттєво вищі. До базового переліку додаються насос свердловини або водопроводу (600-1 500 Вт), газовий або твердопаливний котел з автоматикою (150-500 Вт), телевізор (80-200 Вт). Якщо планується паралельна робота пральної машини або електрочайника - це ще 1 500-2 500 Вт в піку.
Окрема важлива деталь - пускові струми. Насоси, компресори і мотори при пуску споживають в 3-5 разів більше номінального значення протягом 0,5-2 секунди. Тобто насос на 1 000 Вт в момент пуску потягне 3 000-5 000 Вт. Генератор або інвертор повинен витримувати ці піки, інакше спрацює захист і система відключиться. Тому до розрахованого сумарного навантаження завжди додають запас 50%, а для систем з насосами - 100%.
Для будинку з усіма базовими споживачами без потужної нагрівальної техніки типове постійне навантаження становить 1 500-2 500 Вт, пікове - 4 000-6 000 Вт. Ці цифри і визначають вибір генератора або потужного інверторного комплексу.
Як обрати потужність ДБЖ або генератора
Проста формула: потужність обладнання = сумарне постійне навантаження x 1,5 (для ДБЖ і чисто резистивних навантажень) або x 2 (для систем з насосами і двигунами).
Для квартири з навантаженням 450 Вт підійде ДБЖ потужністю 800-1 000 Вт з АКБ на 100-200 А-год - цього вистачить на 4-8 год автономної роботи залежно від реального навантаження. Щоб збільшити час автономії, підключають додаткові зовнішні АКБ: батарея на 200 А-год (12 В) зберігає 2 400 Вт-год енергії, при навантаженні 450 Вт це дає близько 4,5 год з урахуванням ККД інвертора.
Для будинку з пиковим навантаженням 5 000 Вт потрібен генератор потужністю 7-8 кВт - з 50% запасом від пікового значення. Дизельна станція 8 кВт споживає 1,5-2 л солярки на годину при навантаженні 50-75%. Бак на 25 л забезпечить 12-16 год безперервної роботи.
Яку систему вибрати - порівняння варіантів
Вибір між генератором і ДБЖ - це не питання "що краще", а питання умов використання. Кожна система вирішує свої задачі, і найефективніший варіант для будинку - їх поєднання.
ДБЖ з АКБ - оптимальне рішення для квартири. Вмикається автоматично при зникненні напруги, без будь-яких дій з боку людини. Повністю безшумний, не потребує вентиляції і може стояти в житловій кімнаті або коридорі. Вартість комплекту (ДБЖ 1 000 Вт + АКБ 200 А-год) - від 25 000-35 000 грн. Головне обмеження - час автономії: навіть з великими батареями це 8-12 год, після чого потрібна зарядка від мережі або генератора.
Генератор не обмежений часом автономії - поки є паливо, є струм. Це вирішальна перевага для приватного будинку при тривалих відключеннях. Але генератор шумить, вимагає ручного запуску (якщо немає АВР), потребує місця для установки з вентиляцією і регулярного технічного обслуговування. Для квартири в багатоповерховому будинку генератор - варіант складний: шум, вихлоп і зберігання палива створюють серйозні обмеження.
Найефективніша схема для приватного будинку - генератор + ДБЖ з АКБ. ДБЖ живить критичні навантаження одразу при відключенні і під час запуску та прогріву генератора (1-3 хв). Генератор береться в роботу і підзаряджає АКБ паралельно з живленням будинку. Коли світло вмикається - генератор зупиняють, ДБЖ переходить на заряд від мережі. Така схема скорочує час роботи генератора і витрату палива в 2-3 рази порівняно з постійним увімкненим двигуном.
Сонячні панелі в цій схемі виконують роль безкоштовного джерела підзарядки АКБ вдень. 4 панелі по 400 Вт (1,6 кВт) влітку дадуть достатньо енергії, щоб тримати батареї в заряді без запуску генератора протягом дня. Взимку їх внесок менший, але вони все одно скорочують витрату палива.
Якщо бюджет обмежений і потрібно вибрати щось одне - для квартири це завжди ДБЖ з АКБ, для будинку - генератор з можливістю пізніше додати інверторний комплекс. Намагатися вирішити задачу будинку одним ДБЖ - дорого і недостатньо ефективно через обмежений час автономії.
Автономне електропостачання - встановлення, обслуговування, несправності
Встановлення та підключення системи
Де і як розмістити обладнання
Місце встановлення генератора визначається двома вимогами: вентиляція і відведення вихлопу. Стаціонарний генератор потужністю до 16 кВт дозволяється розміщувати в підсобних приміщеннях - гаражі, підвалі, котельні. Обов'язкова умова - примусова припливно-витяжна вентиляція з кратністю повітрообміну не менше 6 разів на годину. На практиці це означає два вентиляційні отвори площею від 200-300 см2; кожен: один внизу для припливу, один під стелею для витяжки.
Вихлоп відводиться металевою трубою або гнучким металорукавом через стіну назовні. Діаметр труби - мінімум 1,5 діаметра вихлопного патрубка двигуна, але не менше 60 мм для генераторів до 5 кВт і 80 мм для 5-10 кВт. Виведення вихлопу в приміщення навіть на кілька хвилин категорично заборонено - чадний газ не має запаху і смертельно небезпечний вже при концентрації 0,1% у повітрі.
Для портативного генератора, який використовується тимчасово, достатньо розмістити його на відкритому повітрі - у дворі або на балконі з хорошою продувністю. У цьому випадку від генератора до розподільного щита прокладають тимчасовий кабель через вікно або спеціальний кабельний ввід.
ДБЖ і АКБ розміщують у сухому опалювальному приміщенні при температурі від 0 до +25°C. Підвищена температура скорочує ресурс АКБ: при +35°C замість паспортних 10 років батарея прослужить 5-6. При негативних температурах ємність падає на 1% на кожен градус нижче нуля. Гелеві та AGM-батареї (VRLA) не виділяють водень при нормальній роботі і не потребують вентильованого приміщення, на відміну від обслуговуваних свинцево-кислотних.
Схеми підключення до електромережі
Підключити генератор або ДБЖ до електромережі будинку можна двома способами - через ручний рубильник або через автоматичне введення резерву (АВР).
Ручний рубильник (перемикач "мережа - генератор") - найпростіше і найдешевше рішення. Принцип роботи: при зникненні мережі людина вручну переводить рубильник у положення "генератор", запускає станцію і підключає навантаження. При відновленні мережі - зворотній порядок. Вартість двопозиційного рубильника - від 500-1 500 грн. Головний мінус - потрібна присутність людини і час на реакцію.
АВР - автоматичне введення резерву - контролер, який сам відстежує наявність напруги в мережі. При зникненні живлення він автоматично запускає генератор (або перемикається на ДБЖ) і підключає навантаження. Час реакції АВР - 5-30 секунд для генераторів (час на запуск двигуна) і миттєво для ДБЖ. Вартість блоку АВР для генератора потужністю до 10 кВт - від 8 000-15 000 грн, для ДБЖ - від 3 000-5 000 грн. Для будинку без постійної присутності людей АВР - обов'язковий елемент системи.
Підключення виконується через окремий автоматичний вимикач у розподільному щиті. Перетин кабелю від генератора або ДБЖ до щита вибирають за максимальним струмом. Для мідного кабелю орієнтир: 1 мм2; перетину витримує 10 А тривало. Для генератора 5 кВт (струм 22-23 А) потрібен кабель ВВГнг-LS перетином 4 мм2;, для 8 кВт (36 А) - 6 мм2;.
Вимоги безпеки
Заземлення - обов'язкова умова при підключенні будь-якого генератора або ДБЖ. Корпус обладнання з'єднується гнучким мідним проводом перетином не менше 6 мм2; із контуром заземлення будинку. Опір контуру заземлення - не більше 4 Ом за нормами ПУЕ. Якщо заземлення в будинку немає або його стан невідомий - обов'язково встановіть ПЗВ (пристрій захисного відключення) типу А або АС на струм витоку 30 мА.
АКБ встановлюють у кислотостійкий піддон - на випадок витоку електроліту при пошкодженні корпусу. Ємність піддону - не менше 50% від загального об'єму батарей. Клеми АКБ ізолюють захисними ковпачками, а кабелі від батарей до інвертора прокладають у гофрі або кабельному каналі. Від коротких замикань у ланцюзі АКБ захищає запобіжник, який встановлюється якнайближче до позитивної клеми батареї.
У приміщенні з генератором або АКБ категорично заборонено курити і використовувати відкритий вогонь. Там же розміщують вуглекислотний вогнегасник місткістю не менше 2 кг. При використанні газового генератора додатково встановлюють датчик чадного газу і сигналізатор витоку газу - вони реагують задовго до досягнення небезпечної концентрації.
Обслуговування системи автономного електропостачання
Обслуговування ДБЖ і АКБ
ДБЖ не вимагає складного обслуговування, але регулярний контроль стану АКБ безпосередньо впливає на надійність усієї системи. Раз на місяць перевіряють напругу на батареях у режимі зберігання - норма для 12-вольтових АКБ становить 12,6-12,8 В. Напруга нижче 12,2 В означає, що батарея не заряджається повністю або втрачає ємність. Раз на квартал варто перевіряти надійність всіх контактних з'єднань і очищати клеми від окислення.
Ключовий фактор, що визначає ресурс АКБ - глибина розряду при кожному циклі. AGM і гелеві батареї витримують різну кількість циклів залежно від глибини розряду:
- розряд на 20% від ємності - 4 000-4 700 циклів (20-25 років при щоденному використанні);
- розряд на 50% - 1 000-1 500 циклів (5-8 років);
- розряд на 80% - 400-500 циклів (1,5-2 роки).
Тобто якщо щоночі розряджати батарею до 20% залишку і заряджати вдень - вона прослужить в 10 разів довше, ніж при регулярних глибоких розрядах. На практиці це означає: краще поставити АКБ більшої ємності і розряджати її до 50-60%, ніж заощадити на батареях і швидко їх "вбити".
Раз на рік проводять навантажувальне тестування - розряджають батарею під контрольованим навантаженням і порівнюють реальну ємність з паспортною. Якщо виміряна ємність впала більш ніж на 20% від номіналу - АКБ підлягає заміні. Заміна батареї без заміни сусідніх у паралельному блоці - помилка: нова батарея буде заряджатись і розряджатись нерівномірно і вийде з ладу передчасно.
Обслуговування генераторів
Регламент технічного обслуговування генератора залежить від типу двигуна. Орієнтовні інтервали ТО за напрацюванням:
- бензиновий: заміна масла і фільтрів кожні 100-150 год або раз на 6-12 місяців;
- дизельний: заміна масла і фільтрів кожні 250-500 год або раз на 12-18 місяців;
- газовий: заміна масла і свічок кожні 500-1 000 год або раз на 18-36 місяців.
При інтенсивному використанні - більше 500 год на рік - інтервали скорочують удвічі від регламентних. Для двигунів генераторів рекомендується синтетичне або напівсинтетичне масло в'язкістю SAE 10W-40: воно краще захищає при холодному пуску і зберігає властивості при нагріванні двигуна до 90-100°C.
Окремо варто звернути увагу на режим роботи. Тривала робота на холостому ходу (понад 10 хвилин) і на граничній потужності (понад 30 хвилин) значно скорочують ресурс двигуна. Оптимальне навантаження - 50-75% від номінальної потужності. При такому режимі дизельний генератор на 8 кВт легко відпрацює 8 000-10 000 год до капітального ремонту.
Якщо генератор не використовується більше 1-2 місяців - паливо з карбюратора (для бензинових моделей) необхідно злити, інакше воно окиснюється і забиває жиклери. Дизельні і газові генератори раз на місяць запускають на 10-15 хвилин під навантаженням - це запобігає закисанню поршневих кілець і підтримує акумулятор стартера в зарядженому стані.
Типові несправності та як їх усунути
Проблеми з ДБЖ
ДБЖ не перемикається на батареї при зникненні мережі. Перша причина - АКБ повністю розряджена або несправна. Перевірте напругу на батареї мультиметром: якщо менше 10,5 В - потрібна зарядка зовнішнім зарядним пристроєм. Якщо після повної зарядки напруга знову швидко падає до 10-11 В під навантаженням - батарея втратила ємність і підлягає заміні. Друга причина - перегорів запобіжник у ланцюзі АКБ. Замініть на запобіжник того ж номіналу - встановлення запобіжника більшого струму неприпустимо.
ДБЖ відключається під навантаженням. Найчастіше це означає перевищення потужності підключених споживачів або перевищення пускового струму. Відключіть частину навантаження і перевірте, чи повторюється відключення. Якщо ДБЖ відключається навіть при незначному навантаженні - перевірте температуру корпусу: перегрів спрацьовує при температурі вентиляційних отворів вище 70-80°C. Очистіть вентиляційні отвори від пилу.
Час роботи від АКБ різко скоротився. Протестуйте ємність батарей навантажувальною вилкою або спеціалізованим тестером. При падінні ємності більш ніж на 20% від паспортного значення АКБ замінюють. Пришвидшене старіння батарей - наслідок регулярних глибоких розрядів, перегріву або тривалого зберігання в розрядженому стані.
Проблеми з генераторами
Двигун не запускається. Перевірте в такому порядку: рівень палива, рівень масла (при спрацюванні датчика мінімального рівня масла двигун заблоковано від пуску), справність свічки запалювання (для бензинових і газових). Якщо свічка мокра від бензину - двигун "залитий": викрутіть свічку, просушіть її і прокрутіть двигун стартером без свічки протягом 3-5 секунд для продування камери згоряння.
Генератор запускається, але швидко зупиняється або нестабільно працює. На бензиновому генераторі найчастіша причина - забруднений карбюратор після тривалого зберігання з паливом. Зніміть карбюратор і промийте жиклери карбюраторним очисником. На дизельному - перевірте паливний фільтр і продуйте паливну магістраль. Якщо обороти плавають - перевірте регулятор обертів (губернатор): він може потребувати очищення або регулювання.
Генератор перегрівається. Перевірте рівень і якість масла - потемніле масло з металевими частинками або запахом гару потребує негайної заміни. Очистіть ребра охолодження двигуна і захисну решітку від пилу і бруду - засмічення знижує ефективність повітряного охолодження на 30-50%. Переконайтеся, що в приміщенні достатня вентиляція і генератор не стоїть впритул до стіни - мінімальна відстань від стін і перешкод з боку вентиляційних отворів - 1 м.
Нестабільна напруга або частота на виході. Відхилення напруги більше ніж на 10% від 220 В або частоти більше ніж на 1 Гц від 50 Гц - ознака несправності регулятора напруги (AVR) або зносу щіток альтернатора. Заміна AVR - відносно проста і недорога операція (500-2 000 грн для більшості моделей), але вимагає точного підбору запасної частини за моделлю генератора. Щітки альтернатора зношуються приблизно раз на 1 500-2 000 год - їх огляд включають у щорічне ТО.
