Трубопровідна арматура

Трубопровідна арматура - це збірна назва для вузлів, які вбудовують у розрив труби, щоб керувати середовищем усередині: водою, теплоносієм опалення, газом. Одні вироби перекривають рух, інші дозують його, ще інші скидають зайвий тиск або затримують бруд до того, як він дійде до котла чи насоса. По суті це вся «фурнітура» трубопроводу, без якої труба залишається просто трубою. Зорієнтуватися в асортименті найпростіше не за формою корпусу й не за брендом, а за тим, що конкретний виріб робить із потоком. Саме на цій логіці побудований каталог, і саме її варто тримати в голові, перш ніж дивитися на матеріал, діаметр і спосіб приєднання.

За якою логікою поділяють арматуру

Уся арматура для труб розкладається на групи за призначенням. Запірна відкриває або перекриває рух повністю. Регулювальна керує кількістю середовища й температурою. Запобіжна реагує на перевищення тиску. Фільтри грубого очищення відсіюють механічні часточки. Окремо стоять зворотні клапани, які пропускають рідину лише в один бік. Такий поділ зручний тим, що одразу підказує, який вузол куди ставити. Нижче зведено основні групи, щоб різниця між ними читалася з першого погляду.

Запірна арматура для перекриття ділянки

Запірна арматура живе у двох станах: відкрито й закрито. Її ставлять на вводі, перед приладами та на відгалуженнях, щоб відсікти окрему ділянку, не зупиняючи систему цілком. Кульовий кран став найпоширенішим варіантом недарма: чверть оберту важеля повністю перекриває воду, а латунний корпус спокійно тримає побутові режими водопостачання й опалення. Вентилі перекривають плавніше і краще почуваються там, де перемикань багато й потрібна щільність. Засувки з широким прохідним перерізом ідуть на магістралі, де важливий мінімальний опір потоку. Ходові розміри побутової запірної арматури лежать від 1/2" до 2". Конкретні моделі зібрані в розділі [запірна арматура](https://bom.com.ua/catalog/zapirna-armatura).

Регулювальна арматура для балансування й змішування

Регулювальна арматура не просто пропускає середовище, а тримає його кількість і температуру в заданих межах. Балансувальні клапани вирівнюють витрату між контурами, щоб дальні радіатори або петлі теплої підлоги грілися нарівні з ближніми до котла. Змішувальні та триходові клапани підмішують гарячий потік до зворотного, тримаючи потрібну температуру подачі. На цьому тримаються вузли теплої підлоги й захист твердопаливного котла від конденсату. Сюди ж належать перепускні клапани. Такі вузли частіше йдуть із латунним корпусом і різьбовим приєднанням, а налаштування задають за шкалою чи сервоприводом. Підбір зібрано в розділі [регулювальна арматура](https://bom.com.ua/catalog/reguliuiuca-armatura).

Запобіжна арматура та групи безпеки

Ця частина каталогу вмикається тоді, коли тиск виходить за безпечну межу. Запобіжний клапан відкривається при перевищенні заданого значення й скидає надлишок середовища, оберігаючи котел, бойлер і розширювальний бак від розриву. Готові групи безпеки збирають запобіжний клапан, манометр і відвідник повітря в одному компактному вузлі, який ставлять на подачу біля джерела тепла. Відвідники повітря прибирають повітряні пробки, через які радіатори перестають грітися рівномірно. Вироби ці невеликі, але саме вони рятують систему в аварійному режимі. Рішення для захисту дивіться в розділі запобіжна арматура.

Зворотні клапани та фільтри грубого очищення

Зворотний клапан пропускає потік лише в один бік. Поки вода йде під тиском, запірний елемент відкритий, а щойно тиск падає чи насос зупиняється, прохід закривається й зворотний струм припиняється. Це рятує від того, щоб насос гнав воду назад, а гаряча вода з бойлера поверталася в холодну лінію. Розміри тут широкі: від компактних півдюймових моделей квартирної розводки до великих на 3 і 4 дюйми для магістралей та насосних станцій. Асортимент зібрано в розділі зворотні клапани. Поряд працює фільтр грубого очищення, або грязьовик: усередині стоїть металева сітка, яка ловить окалину, пісок і частки іржі, поки вони не заклинили рухомі елементи іншої арматури. Косий фільтр монтують похилою частиною вниз за напрямком потоку, а сітку періодично промивають.

Кілька орієнтирів, що допоможуть швидко визначити потрібну групу:

• якщо треба просто відкрити чи закрити ділянку - це запірна арматура, кульовий кран або вентиль
• якщо потрібно вирівняти витрату між контурами чи змішати потоки різної температури - беруть регулювальні клапани
• захист від перевищення тиску закривають запобіжний клапан та готова група безпеки
• щоб вода не поверталася назад, у лінію вбудовують зворотний клапан
• перед насосом, лічильником і котлом ставлять фільтр грубого очищення

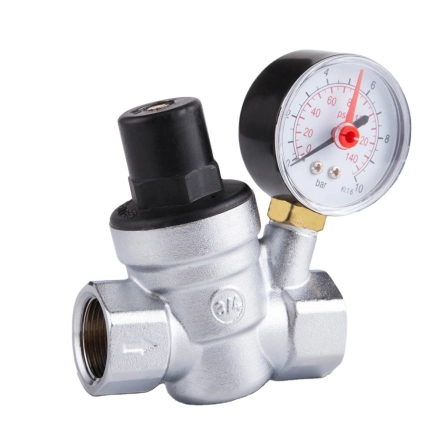

Редуктори тиску у водопровідній лінії

Тиск у стояку багатоповерхівки рідко тримається рівним: уранці він один, уночі підскакує, а при вмиканні насосів на станції у трубу приходить різкий поштовх. Через ці стрибки лопаються гнучкі підводки, тече бачок, страждає автоматика бойлера. Редуктор тиску знижує напір з мережі до безпечного значення й тримає його стабільним, тож вода в квартирі поводиться передбачувано незалежно від того, що коїться у загальному водопроводі. Ставлять його на вводі, після лічильника, і задають потрібний тиск за шкалою або регулювальним гвинтом. Моделі під різні діаметри зібрані в розділі редуктори тиску.

Матеріали корпусу та способи приєднання

Матеріал вирішує, де арматуру можна поставити й скільки вона відпрацює. Латунь тримає воду та опалення, стійка до корозії й спокійно переносить побутові режими тиску й температури. Бронза йде на гарячі контури, де потрібен запас за температурою. Сталь беруть там, де важлива міцність на магістралях і промислових лініях. Чавун ставлять на засувки великого діаметра та у фланцеву арматуру, де корпус має бути масивним. Для газу застосовують окрему сертифіковану арматуру з відповідним допуском, і замінювати її водопровідною не можна.

На що варто зважати, коли підбираєш виріб під конкретну систему:

• робочий тиск і температуру звіряють із паспортом котла, бойлера чи насоса
• тиск спрацювання запобіжного клапана має відповідати паспортному тиску джерела тепла
• напрямок стрілки на корпусі зворотного клапана повинен збігатися з рухом потоку
• діаметр приєднання підбирають під трубу, а не під сусідній фітинг
• різьбове з'єднання від 1/2" до 2" беруть для побутових труб, фланцеве - для великих діаметрів і промислових ліній
• під пайку корпус підбирають окремо, звіряючи матеріал труби й перехідник

Купити трубопровідну арматуру в магазині BOM

У каталозі BOM трубопровідна арматура зібрана за призначенням, тож не доведеться перебирати сотні позицій наздогад. Запірні крани, регулювальні та запобіжні клапани, зворотні клапани, фільтри грубого очищення й редуктори тиску представлені в ходових діаметрах від 1/2" до 2" і у виконанні з латуні, бронзи, сталі та чавуну для води, опалення й газу. Менеджери допоможуть звірити тиск, температуру й тип приєднання та підібрати виріб під вашу схему, а доставка працює по всій Україні. Оберіть відповідний розділ вище або напишіть нам, щоб замовити трубопровідну арматуру під конкретний проєкт.
