Как правильно установить радиаторы отопления в помещении
- Подготовительный этап: что сделать до монтажа
- Схемы подключения радиаторов - какую выбрать
- Установка радиаторов в разных типах систем отопления
- Пошаговая инструкция по монтажу радиатора
- Запорная и регулировочная арматура - зачем она нужна
- Типичные ошибки при установке радиаторов
- Проверка и ввод в эксплуатацию
Установка радиатора отопления - это не просто прикрутить батарею к стене и подключить трубу. От того, где размещён радиатор, как он подключён и правильно ли смонтирована арматура, зависит, насколько тепло и равномерно будет прогреваться комната, не появятся ли протечки и прослужит ли система свой полный ресурс - 15–25 лет в зависимости от типа. В этой статье разберём подготовительный этап, схемы подключения, особенности разных систем отопления и пошаговую инструкцию по монтажу.
Подготовительный этап: что сделать до монтажа
Выбор места для радиатора
Наиболее эффективное место для радиатора отопления - под окном, по центру проёма. Здесь батарея выполняет сразу две функции: обогревает помещение и создаёт тепловую завесу, блокирующую холодный воздух от стекла. Если разместить радиатор в другом месте - например, у внутренней стены - окно станет источником сквозняков и конденсата, даже если сам радиатор греет нормально.
При монтаже важно соблюдать три ключевых расстояния:
- от пола до нижнего края радиатора - не менее 10 см (оптимально 10–12 см);
- от верхнего края до подоконника - не менее 10 см (оптимально 10–12 см);
- от задней стенки радиатора до стены - не менее 3–5 см.
Эти зазоры обеспечивают свободную конвекцию: холодный воздух снизу затягивается под батарею, нагревается и поднимается вверх. Если подоконник нависает вплотную или радиатор стоит слишком близко к стене, теплоотдача падает на 10–20%.
Если в комнате несколько окон - под каждым желательно установить отдельный радиатор. Одна большая батарея у одной стены не перекроет холод от другого окна. Также не стоит размещать радиатор за плотными шторами или вплотную к мебели - это существенно снижает эффективность обогрева.
Инструменты и материалы
До начала монтажа стоит подготовить всё необходимое, чтобы не прерывать работу. Из инструментов понадобятся: перфоратор или ударная дрель, разводной и газовый ключ, уровень, рулетка, карандаш для разметки, труборез или ножовка по металлу.
Из расходных материалов нужно заранее приобрести:
- кронштейны для крепления - обычно идут в комплекте, но лучше уточнить;
- дюбели и анкеры соответствующего диаметра (для кирпичной стены - дюбель 10×60 мм, для бетона - анкер М8);
- уплотнительные материалы - лён (пакля) с пастой или лента ФУМ для резьбовых соединений;
- шаровые краны на подводе и обратной линии - по одному на каждый радиатор;
- кран Маевского или автоматический воздухоотводчик.
Отдельно стоит продумать выбор запорной арматуры ещё до монтажа. Шаровые краны диаметром 1/2" или 3/4" подходят для большинства систем. Если планируется установка термостатического клапана - он приобретается под конкретную схему подключения (угловой или прямой), поэтому важно определиться с разводкой заранее.
Схемы подключения радиаторов - какую выбрать

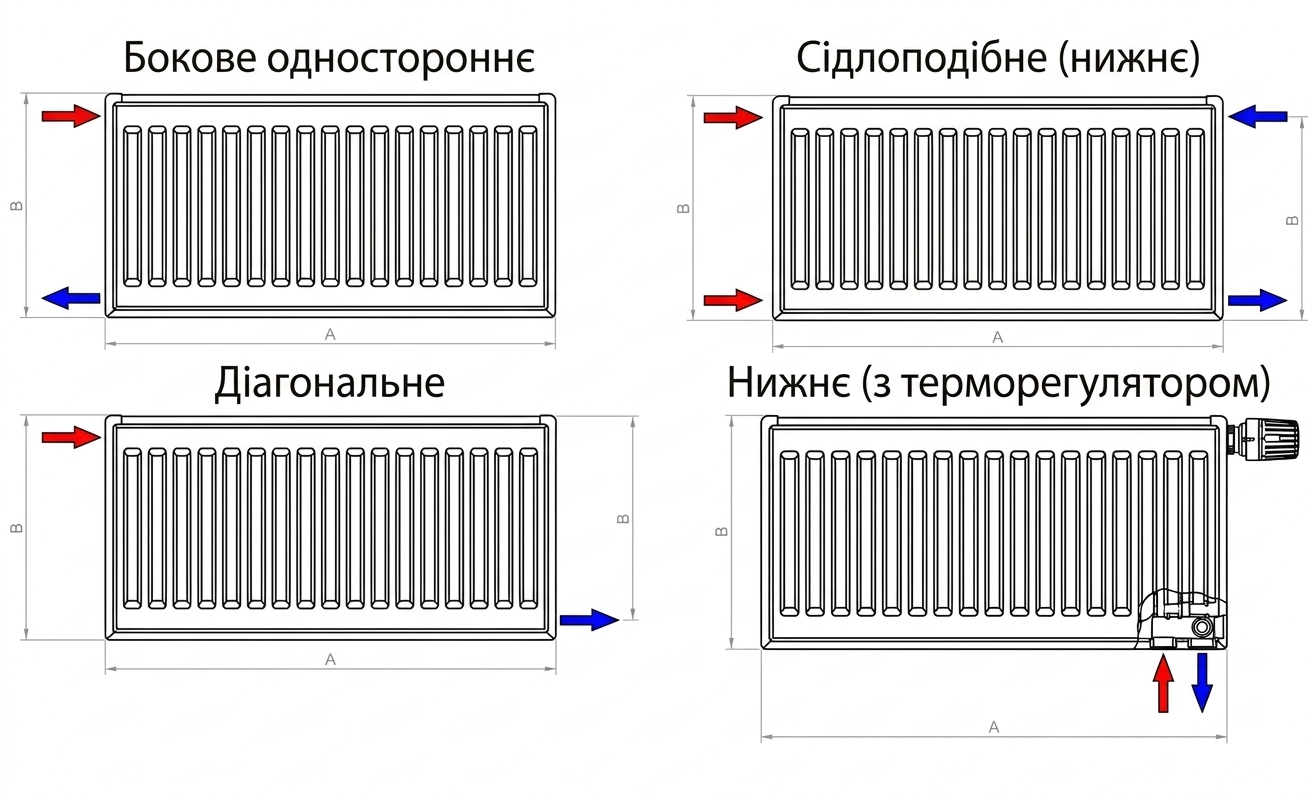

Схема подключения определяет, как теплоноситель движется через радиатор отопления: откуда заходит и куда выходит. От этого зависит равномерность нагрева батареи и удобство монтажа. Существует три основных варианта.
Боковое подключение
Боковое подключение - наиболее распространённый вариант в многоквартирных домах. Подача горячего теплоносителя подключается к верхнему боковому отверстию, обратная линия - к нижнему отверстию с той же стороны. Теплоноситель проходит через весь радиатор по диагонали, равномерно прогревая все секции.
Этот способ подходит для радиаторов длиной до 10 секций или до 1 м. Если батарея длиннее - крайние секции со стороны, противоположной подключению, прогреваются хуже, иногда на 5–15°C холоднее первых. В таком случае лучше рассмотреть диагональное подключение или установить удлинитель потока внутри радиатора.
Диагональное подключение
При диагональном подключении подача заходит сверху с одной стороны, а обратная линия выходит снизу с противоположной стороны. Теплоноситель равномерно распределяется по всем секциям, поэтому этот способ оптимален для длинных радиаторов - от 10 секций и более, а также для секционных батарей длиной свыше 1,2 м.
С точки зрения теплоотдачи диагональное подключение считается наиболее эффективным - потери тепла минимальны по сравнению с другими схемами. Единственный минус - трубы выходят с разных сторон радиатора, что требует больше работы при прокладке.
Нижнее подключение
Нижнее подключение используется преимущественно в новых домах, где трубы проложены в полу или стенах и выходят снизу. Обе линии - подача и обратная - подключаются к нижним отверстиям, расположенным по разным сторонам радиатора. Внешний вид при этом наиболее аккуратный: трубы практически не видны.
Однако эффективность нижнего подключения несколько ниже, чем бокового или диагонального - верхняя часть радиатора прогревается хуже, теплоотдача снижается примерно на 5–10%. Для компенсации производители радиаторов с нижним подключением встраивают в корпус специальный распределитель потока, выравнивающий температуру по высоте.
Установка радиаторов в разных типах систем отопления
Тип системы отопления в доме определяет, как подключается каждый радиатор, какая арматура нужна и на что обращать внимание при монтаже. Различают два основных типа: однотрубную и двухтрубную системы.
Однотрубная система
В однотрубной системе все радиаторы подключены последовательно к одной трубе. Горячий теплоноситель заходит в первый радиатор, частично охлаждается и движется к следующему - и так по всему стояку. Это означает, что первый радиатор в цепи всегда горячее последнего, разница температур может достигать 15–20°C.
Для однотрубной системы обязательно устанавливается байпас - перемычка между подводящей и обратной трубами, проходящая мимо радиатора. Байпас выполняет две функции: позволяет перекрыть или отрегулировать отдельный радиатор, не нарушая работу остальной системы, и поддерживает циркуляцию теплоносителя по стояку при закрытом радиаторе. Без байпаса в однотрубной системе перекрывать батарею нельзя - это заблокирует весь стояк.
Диаметр байпаса берётся на размер меньше диаметра подвода: если подвод 3/4", байпас - 1/2". Это обеспечивает приоритет потока через радиатор при нормальной работе.
Двухтрубная система
В двухтрубной системе каждый радиатор подключён параллельно к двум отдельным трубам - подающей и обратной. Горячий теплоноситель поступает к каждой батарее с одинаковой температурой, независимо от положения в системе. Это главное преимущество двухтрубной схемы: все радиаторы работают в одинаковом тепловом режиме.
При подключении к двухтрубной системе байпас не нужен - каждый радиатор можно перекрыть шаровым краном без влияния на соседние. Вместо простых кранов часто устанавливают термостатические клапаны - они автоматически поддерживают заданную температуру в комнате, регулируя расход теплоносителя через батарею. Это позволяет экономить на отоплении до 20–30% в зависимости от режима использования.
Важный нюанс двухтрубной системы - необходимость балансировки. Если не отрегулировать расход теплоносителя на каждом радиаторе, ближайшие к котлу батареи будут забирать весь поток, а дальние - недогреваться. Для балансировки на обратном подводе каждого радиатора устанавливают балансировочный клапан или вентиль с регулируемым проходным сечением.
Пошаговая инструкция по монтажу радиатора

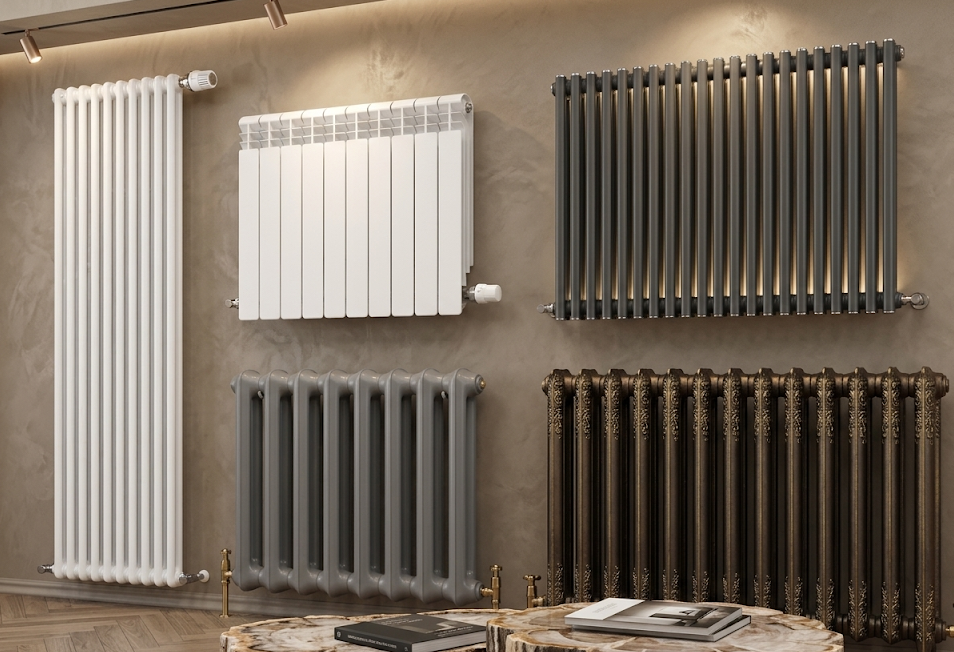

После выбора места, схемы подключения и подготовки всех материалов можно переходить к монтажу. Ниже - последовательность действий, подходящая для большинства типов радиаторов: биметаллических, алюминиевых и стальных панельных.
Шаг 1 - Разметка и сверление
Приложите кронштейны к стене на нужной высоте и сделайте карандашом отметки для сверления. Проверьте уровнем горизонтальность разметки - допустимое отклонение не более 2 мм на погонный метр. При большем наклоне воздух будет скапливаться в верхней части радиатора и мешать циркуляции.
Просверлите отверстия перфоратором: для кирпичной стены - дюбель 10×60 мм, для бетонной - анкер М8×60 мм. Количество кронштейнов зависит от длины радиатора: до 1 м - 2 кронштейна, от 1 до 1,8 м - 3 кронштейна, свыше 1,8 м - 4 и более.
Шаг 2 - Сборка и навешивание радиатора
До установки на стену соберите на радиаторе всю арматуру: заглушки, кран Маевского или автоматический воздухоотводчик в верхнем боковом отверстии, переходники и пробки. Резьбовые соединения уплотняются льном с пастой или лентой ФУМ - 4–6 слоёв для соединений 1/2"–3/4". Затягивать соединения следует с усилием, но без фанатизма: для латунных резьб достаточно 40–60 Нм, перетяжка может расколоть литой корпус.
Навесьте собранный радиатор на кронштейны. Большинство современных моделей просто защёлкиваются на кронштейнах без дополнительного крепления, но тяжёлые чугунные или крупные стальные батареи лучше дополнительно зафиксировать.
Шаг 3 - Подключение к системе
Подключение начинается с установки запорных шаровых кранов на обоих подводах - подающем и обратном. Краны должны быть в закрытом положении на момент подключения. Если система однотрубная - смонтируйте байпас до подключения радиатора.
Соедините подводы с радиатором через американки или резьбовые фитинги - это позволит в будущем снять батарею без разборки всей разводки. Все резьбовые соединения уплотняются так же, как и при сборке арматуры. После подключения ещё раз проверьте уровень - нагрузка от труб иногда смещает радиатор.
Шаг 4 - Удаление воздуха и проверка системы
После подключения медленно откройте шаровые краны и заполните радиатор теплоносителем. Во время заполнения откройте кран Маевского на четверть оборота - из него выйдет воздух. Как только вместо воздуха начнёт выходить вода - закройте кран. Для автоматического воздухоотводчика эта операция не нужна - он срабатывает самостоятельно.
После заполнения поднимите давление в системе до рабочего - обычно 1,5–2 атмосферы для многоквартирных домов и 1–1,5 атмосферы для частных. Осмотрите все резьбовые соединения на предмет подтеканий. Влага на резьбе в первые минуты - повод немедленно перекрыть краны и подтянуть соединение. После успешной проверки на холодном теплоносителе включите отопление и проверьте равномерность прогрева - все секции радиатора должны нагреваться без холодных зон.
Запорная и регулировочная арматура - зачем она нужна
Арматура вокруг радиатора отопления - это не дополнительные расходы, а обязательная часть грамотного монтажа. Без неё нельзя отремонтировать или заменить батарею без остановки всей системы, а регулировать тепло в комнате вообще не получится. Разберём, что и зачем устанавливается.
Шаровые краны
Шаровые краны устанавливаются на подводах к радиатору - по одному на подачу и на обратную линию. Их задача проста: при необходимости перекрыть подачу теплоносителя к конкретной батарее - для ремонта, замены или при протечке - не трогая остальную систему. Для квартиры это особенно важно: стояк остаётся рабочим, соседи не страдают.
Для подводов диаметром 1/2" или 3/4" подходят стандартные шаровые краны с внутренней или наружной резьбой. Выбирайте краны с латунным или нержавеющим шаром - они не заклинивают после длительного простоя в открытом положении, в отличие от дешёвых хромированных аналогов.
Термостатический клапан и термоголовка
Термостатический клапан устанавливается вместо простого крана на подачу и позволяет автоматически регулировать расход теплоносителя в зависимости от температуры воздуха в комнате. Принцип работы прост: термоголовка, накрученная на клапан, реагирует на температуру воздуха и механически открывает или закрывает проходное отверстие. Никакой электрики - чисто механика.
На практике это означает, что если в комнате уже тепло - например, из-за солнечной стороны или включённой кухни - термоголовка сама уменьшит подачу к радиатору. Экономия на отоплении при этом составляет 15–25% по сравнению с нерегулируемой системой.
Важный нюанс: термостатический клапан устанавливается только в двухтрубной системе или в однотрубной при наличии байпаса. Без байпаса перекрытие клапана заблокирует весь стояк.
Балансировочный клапан
В двухтрубных системах с несколькими радиаторами на одной ветке обязательно нужна балансировка. Без неё радиаторы, стоящие ближе к насосу, получают больший поток теплоносителя и перегреваются, тогда как дальние - недогреваются. Балансировочный клапан устанавливается на обратном подводе каждого радиатора и позволяет точно отрегулировать расход - обычно от 1 до 3 л/мин в зависимости от мощности батареи.
Кран Маевского и автоматический воздухоотводчик
Кран Маевского - небольшой ручной клапан, вкручивающийся в верхнее боковое отверстие радиатора. Он служит для выпуска воздуха, скапливающегося внутри батареи и мешающего нормальной циркуляции теплоносителя. Открывается специальным ключом или обычной отвёрткой на четверть оборота - воздух выходит, после чего появляется вода и клапан закрывается.
Автоматический воздухоотводчик делает то же самое, но без участия человека - он сбрасывает воздух самостоятельно по мере накопления. Удобнее в труднодоступных местах, но стоит дороже и требует ежегодного осмотра: поплавковый механизм внутри может износиться и начать подкапывать.
Типичные ошибки при установке радиаторов
Большинство проблем с радиаторами отопления после монтажа связано не с браком оборудования, а с ошибками при установке. Вот наиболее распространённые из них - и к чему они приводят.
- Неправильные расстояния при монтаже. Если радиатор висит слишком низко (менее 10 см от пола) или вплотную к подоконнику (менее 10 см) - конвекция нарушается и теплоотдача падает на 10–20%. Батарея при этом греет нормально, но воздух в комнате прогревается медленно. То же касается расстояния от стены - минимум 3 см, иначе тепло уходит в стену, а не в комнату.
- Отсутствие байпаса в однотрубной системе. Некоторые мастера устанавливают радиатор в однотрубную систему без перемычки, считая, что «и так сойдёт». Если перекрыть такой радиатор шаровым краном - теплоноситель перестаёт циркулировать по стояку, и соседи остаются без тепла. В частном доме это заморозка всей системы зимой.
- Неправильное уплотнение резьбовых соединений. Намотанная кое-как лента ФУМ или пересушенный лён дают протечки уже при первом запуске. Лента ФУМ наматывается по резьбе по часовой стрелке - 4–6 слоёв для соединений 1/2"–3/4". Лён с пастой надёжнее для неподвижных соединений, но требует равномерной укладки без комков.
- Перекос радиатора. Если батарея установлена с наклоном в сторону, противоположную крану Маевского, воздух скапливается в дальнем углу и не может выйти самостоятельно - часть секций остаётся холодной. Наклон должен быть 2–3 мм на метр в сторону воздухоотводчика, не более.
- Установка радиатора без запорной арматуры. Если подключить батарею напрямую без кранов - при любой неисправности или замене придётся останавливать и сливать всю систему. В многоквартирном доме это означает согласование с управляющей компанией и отключение стояка для всего подъезда.
- Неправильно подобранное количество кронштейнов. Два кронштейна на длинный радиатор (свыше 1,2 м) - недостаточно. Батарея провисает посередине, резьбовые соединения с подводами начинают подтекать из-за механического напряжения. Правило простое: один кронштейн на каждые 50–60 см длины радиатора, но не менее двух.
Проверка и ввод в эксплуатацию
Даже безупречно выполненный монтаж требует проверки перед полноценным запуском. Пропустить этот шаг - значит рисковать протечкой или неэффективной работой системы уже в отопительный сезон.
Гидравлическое испытание
Первый запуск начинается с медленного заполнения системы теплоносителем при закрытых кранах на радиаторах. После заполнения подводов открывайте краны на каждом радиаторе по очереди, одновременно стравливая воздух через кран Маевского. Когда из клапана пойдёт стабильная струйка воды без пузырей - воздух вышел, клапан можно закрыть.
После заполнения всех радиаторов доведите давление в системе до рабочего: для централизованных систем в многоквартирных домах это 4–7 атм, для автономных контуров в частных домах - 1,5–2 атм. Оставьте систему под давлением на 20–30 минут и осмотрите все резьбовые соединения - на муфтах, кранах, местах подключения подводов к радиатору. Влага или капли - сигнал подтянуть соединение или перемотать уплотнение.
Первый прогрев и балансировка
После успешной проверки на герметичность запускайте систему в тепловой режим. При первом прогреве ещё раз пройдитесь по всем радиаторам и проверьте равномерность нагрева каждой батареи. Норма - когда температура от подвода до крайних секций снижается плавно не более чем на 5–7°C. Если часть секций остаётся холодной - снова стравите воздух.
В двухтрубных системах после первого прогрева нужна балансировка: отрегулируйте балансировочные клапаны так, чтобы все радиаторы на ветке прогревались до примерно одинаковой температуры. Начинайте с самого дальнего от насоса радиатора - откройте его клапан полностью, затем постепенно прикрывайте клапаны на ближних батареях до выравнивания температур.
На что обратить внимание в первые дни работы
После ввода системы в эксплуатацию первые 2–3 дня стоит проверять состояние соединений, особенно если монтаж выполнялся на льне с пастой - паста окончательно твердеет именно при нагреве. Иногда небольшая влажность на резьбе в первый день исчезает сама после прогрева. Если капля не проходит - подтяните соединение ключом на четверть оборота при перекрытых кранах.
Если через несколько дней работы один из радиаторов снова стал неравномерно греть - скорее всего, в нём снова собрался воздух. Это нормально для новой системы в первые 2–4 недели: растворённый воздух постепенно выделяется из теплоносителя. Стравливайте его через кран Маевского по мере необходимости, постепенно эта проблема исчезнет сама.
