Чим очистити твердопаливний котел

Сажа, смола і дьоготь у твердопаливному котлі - це не косметична проблема. Наростання відкладень товщиною всього 1 мм знижує теплопередачу через стінки теплообмінника на 5-7%, шар у 5 мм забирає вже 30% ефективності. На практиці це означає, що котел витрачає те саме паливо, але приміщення прогрівається гірше. А при товстих смоляних відкладеннях у димоході виникає реальний ризик займання - температура горіння осілої смоли досягає 1000°C і вище, що може повністю вивести трубу з ладу або спричинити пожежу.

Чому утворюються смола і дьоготь - і чим вони відрізняються від сажі

Сажа - це дрібні тверді частинки вуглецю, що утворюються при будь-якому спалюванні органічного палива. Вона осідає на стінках топки, теплообмінника і димоходу у вигляді чорного пухкого нальоту. Сажа відносно легко видаляється механічно - щіткою або йоржем.

Смола і дьоготь - принципово інша проблема. Вони утворюються при неповному згорянні палива, коли температура в топці недостатньо висока - як правило, нижче 250-300°C. Летючі органічні сполуки не догорають, конденсуються на холодніших ділянках димоходу і теплообмінника і перетворюються на в'язку, липку масу темно-коричневого або чорного кольору. З часом вона твердіє і перетворюється на кірку, яку механічна щітка вже не бере.

Найбільше смоли і дьогтю дають сирі дрова з вологістю понад 25%, хвойна деревина - ялина, сосна, ялиця - через високий вміст живиці, а також тління у режимі мінімальної тяги, коли паливо горить повільно і з великою кількістю диму. Порівняно з правильно висушеними дровами вологістю 15-20%, сирі дрова можуть давати у 3-5 разів більше смоляних відкладень за той самий обсяг палива.

Коли і як часто потрібно чистити твердопаливний котел

Орієнтуватися тільки на календар при чищенні котла - неправильно. Частота обслуговування залежить від типу палива і режиму роботи. При спалюванні сухих дров або пелет достатньо повного чищення 1-2 рази на сезон - на початку і наприкінці опалювального сезону. При використанні сирих дров, вугілля або змішаного палива теплообмінник і димохід перевіряють і чистять кожні 1-1,5 місяці активної роботи.

Є конкретні ознаки, які сигналізують про необхідність позапланового чищення незалежно від графіка:

котел не виходить на задану потужність при тому самому паливі і налаштуваннях;
збільшилася витрата палива без зміни умов опалення;
з'явився характерний смолистий або гіркуватий запах при роботі котла;
тяга погіршилась - дим іде повільніше, видно при відкриванні дверцят топки;
видимий шар нальоту на колосниках або стінках топки перевищує 2-3 мм.

Зольник при інтенсивній роботі котла на дровах чистять значно частіше - при спалюванні 50-100 кг дров на добу зольний короб заповнюється за 1-3 дні. Накопичений попіл між колосниками обмежує доступ повітря до зони горіння і знижує ефективність навіть при чистому теплообміннику.

Підготовка до очищення: охолодження, інструменти, захист

Охолодження котла

Більшість видів очищення виконується тільки на повністю холодному котлі. Після останнього протоплення котел повинен охолонути до температури не вище 40-50°C - це займає від 4 до 12 годин залежно від маси котла і залишкового жару в топці. Прискорювати охолодження відкриванням дверцят або поливанням водою не можна: різкий перепад температур спричиняє мікротріщини у шамотному футеруванні і може деформувати металеві елементи. Після охолодження відключають електроживлення котла і перекривають подачу теплоносія до початку будь-яких робіт.

Виняток - хімічне очищення методом додавання реагентів до палива: воно виконується під час роботи котла, без відключення.

Необхідні інструменти

Стандартний набір для механічного чищення включає: металеві або нейлонові щітки-йоржі діаметром 100-250 мм для димоходу і 30-50 мм для каналів теплообмінника, гнучку штангу або ПВХ трубу довжиною до 10 м для прочищення димоходу знизу, плоскі скребки шириною 50-100 мм для горизонтальних поверхонь, совкову лопату і металеве відро або контейнер об'ємом 10-20 л для збору золи і сажі. Для видалення дрібних частинок після механічного чищення знадобиться будівельний пилосос потужністю від 1000 Вт з об'ємом контейнера не менше 20 л - звичайний побутовий пилосос для цього не підходить через велику кількість дрібного абразивного пилу.

Засоби захисту

Чищення котла - брудна і потенційно небезпечна робота. Обов'язковий мінімум захисту: респіратор класу не нижче FFP2 або маска з механічним фільтром - сажа містить канцерогенні речовини і не повинна потрапляти в легені, захисні окуляри закритого типу, жаростійкі рукавички з температурним класом до 250-500°C, щільний одяг з довгим рукавом із негорючої тканини. Якщо очищення проводиться відразу після охолодження, коли зола ще може містити жевріючі частинки, поруч повинен бути порошковий або вуглекислотний вогнегасник об'ємом 5 л.

Механічне очищення котла

Механічне очищення - основний і найпоширеніший спосіб обслуговування твердопаливного котла. Він ефективний проти сажі і неущільнених відкладень, але для твердої смоляної кірки потрібна попередня хімічна підготовка або поєднання методів.

Роботу починають з топки. Металевою щіткою або плоским скребком очищають стінки від сажевого нальоту - рухи зверху вниз, щоб відшарований бруд осідав на дно. Колосникові грати знімають і очищають окремо: від них відбивають залишки шлаку і нагару скребком, при потребі проходять металевою щіткою. Отвори між прутами колосників повинні бути повністю відкриті - забиті отвори обмежують подачу повітря і знижують температуру горіння, що саме по собі провокує утворення нової смоли.
Після очищення стінок і колосників весь бруд зсипають на дно топки і вибирають совковою лопатою у металевий контейнер. Завершують пилососом - він забирає дрібний пил із кутів і важкодоступних місць.

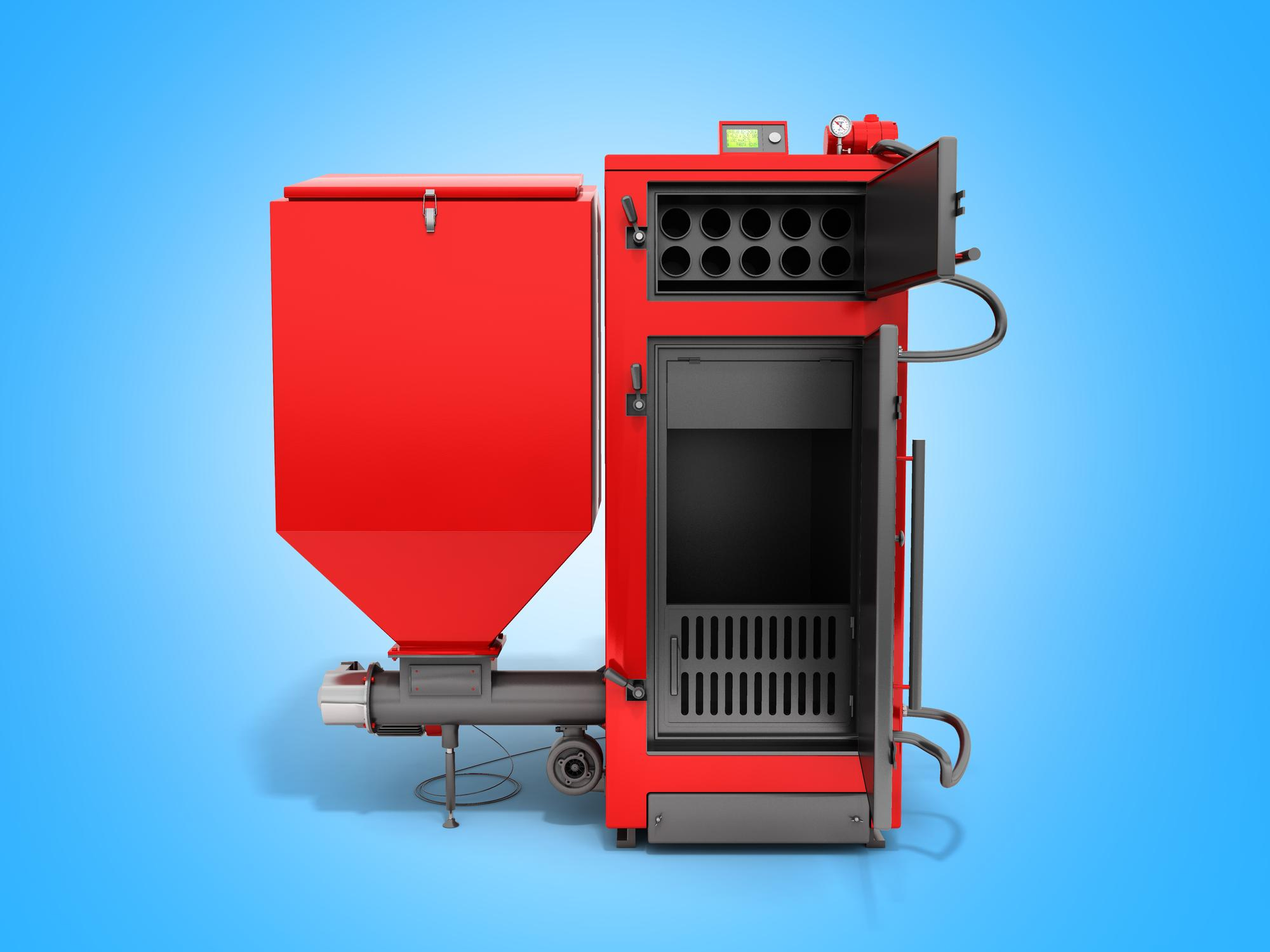

Теплообмінник чистять через технологічні заслінки - зазвичай їх 2-4, розташовані на верхній або бічних стінках котла. Заслінки відкривають акуратно, щоб не пошкодити ущільнювальні прокладки. У кожен канал вставляють йорж діаметром 30-50 мм і протирають стінки круговими рухами до металевого блиску - це орієнтир чистоти. Якщо йорж не проходить або ледве рухається, канал забитий ущільненими відкладеннями і потребує попереднього хімічного розм'якшення. Продукти очищення, що відокремилися, прибирають совком або пилососом через ті самі заслінки.
Зольний короб відкривають через нижні дверцята. Якщо котел має важіль струсу колосників - кілька разів приводять його в дію, щоб зсипати залишки золи вниз. Потім совковою лопатою вибирають вміст у металеве відро. Шар золи у зольнику в нормі не перевищує 50-100 мм - якщо він значно більший, це ознака або надто рідкого чищення, або неякісного палива з високою зольністю. Стінки і дно зольника очищають плоским скребком від налиплих залишків, після чого пилососять. Золу утилізують - повторно спалювати її в котлі не можна, оскільки вона містить важкі метали і токсичні сполуки.
Димохід чистять йоржем потрібного діаметру - він має щільно входити в трубу, інакше очищення буде неповним. Стандартні діаметри труб твердопаливних котлів - 150, 180, 200 і 250 мм, під кожен потрібен відповідний йорж. Роботу виконують знизу через прочисну заглушку на трійнику - так не потрібно підніматися на дах. Гнучка штанга або ПВХ труба довжиною до 10 м дозволяє дістати до будь-якої точки вертикального димоходу. Сажа і відшарована смола падають вниз у трійник, звідки їх вибирають через ту саму заглушку. Після механічного чищення перевіряють тягу: запалений сірник біля топки при відкритих дверцятах повинен відхилятися всередину - це ознака нормальної тяги.

Хімічне очищення від смоли і дьогтю

Хімічне очищення - єдиний ефективний метод проти затверділих смоляних і дьогтярних відкладень, які механічна щітка не бере. Хімічні засоби або розкладають відкладення під час горіння, або розм'якшують їх для подальшого механічного видалення.

Найзручніший спосіб - додавання спеціальних порошкоподібних реагентів безпосередньо до закладки палива. Реагент згорає разом із паливом, і продукти реакції взаємодіють із відкладеннями на стінках топки і в димоході: смола і дьоготь розкладаються на леткі компоненти і виводяться з димовими газами. Дозування - 100-200 г реагенту на 100 кг палива залежно від ступеня забруднення. Популярні засоби для цього: Kominichen, Hansa, Активатор горіння. Метод найефективніший як профілактика і при невеликих відкладеннях - для товстої смоляної кірки він видаляє її поступово за кілька протоплень, а не за один раз.

При товстому шарі затверділої смоли (більше 3-5 мм) ефективніше нанести хімічний засіб напряму на забруднену поверхню. Для цього використовують кислотовмісні гелі або спреї - вони наносяться на холодні поверхні теплообмінника і стінки топки і витримуються 30-60 хвилин. За цей час кислота розм'якшує і частково розчиняє смоляні відкладення. Після витримки розм'якшений бруд легко знімається скребком і щіткою. Витрата засобу - 100-300 г на 1 м² поверхні залежно від товщини відкладень. Після хімічного чищення поверхні обов'язково протирають вологою ганчіркою і просушують перед першим запуском.

Кухонна сіль і картопляне лушпиння використовуються як засіб профілактики і легкого очищення, але не як альтернатива повноцінному чищенню. Сіль кидають у топку з розрахунку 1-2 кг на 100 кг палива - при горінні вона утворює хлориди, які частково руйнують свіжі смоляні відкладення до їх ущільнення. Картопляне лушпиння при згорянні виділяє крохмальний пар, який розм'якшує тонкий шар сажі на стінках димоходу. Ці методи мають сенс як доповнення до регулярного механічного обслуговування, але проти ущільненої смоли і дьогтю вони неефективні.

Паровий метод очищення

Паровий метод застосовується при дуже сильних забрудненнях, коли ні механічне, ні хімічне очищення окремо не дають задовільного результату. Для роботи потрібен парогенератор з робочим тиском 5-10 бар і витратою пари не менше 50 г/хв. Струмінь пари температурою 130-150°C під тиском спрямовується через насадку на забруднену поверхню: смола і дьоготь розм'якшуються і відшаровуються, після чого їх видаляють щіткою або скребком.

Паровий метод ефективний, але вимагає спеціального обладнання і певних навичок роботи з ним. Побутові відпарювачі для одягу для цього не підходять - їх тиск 1-3 бар і температура пари недостатні для розм'якшення твердих смоляних відкладень. Для разового глибокого очищення котла доцільніше звернутися до майстра з промисловим парогенератором, ніж купувати обладнання для одноразового використання.

Очищення тягового вентилятора (димососа)

У котлах з примусовою тягою встановлений тяговий вентилятор - димосос. Він розташований на виході з котла або на початку димохідної труби. Крильчатка і корпус вентилятора поступово покриваються шаром сажі і дрібних частинок, що погіршує аеродинаміку і знижує тягу. Ознаки необхідності чищення - зниження тяги при чистому димоході і перегрів двигуна вентилятора.

Порядок чищення: відключити електроживлення і переконатися у відсутності напруги на клемах, від'єднати кабель живлення від роз'єму, відкрутити болти кріплення і зняти вентилятор. Корпус і крильчатку очищають м'якою щіткою від сажевого нальоту. При сильних забрудненнях продувають стисненим повітрям з компресора - тиск 2-4 бар, насадку тримають на відстані 15-20 см від поверхні. Підшипники після очищення змащують високотемпературним консистентним мастилом - воно повинно витримувати температуру до 200°C. Перед встановленням вентилятора назад перевіряють легкість обертання крильчатки рукою - вона повинна крутитися без заїдань. Чищення вентилятора проводять раз на 2-6 місяців залежно від інтенсивності роботи котла і типу палива. Ресурс вентилятора при регулярному обслуговуванні - 10 000-20 000 годин роботи.

Огляд і заміна вогнетривких елементів після очищення

Після кожного повного чищення котла проводять огляд вогнетривких елементів - шамотного футерування топки і ущільнювального шнура дверцят. Пропустити цей крок означає ризикувати витоком продуктів горіння в котельню при наступній роботі.

Шамотне футерування захищає металевий корпус топки від прямого впливу температури горіння, яка в піролізних і газогенераторних котлах досягає 800-1200°C. При огляді звертають увагу на тріщини шириною більше 3-5 мм і на відколи кутів або граней. Дрібні поверхневі тріщини до 2-3 мм - норма, вони з'являються від теплового розширення і не впливають на функцію. Глибокі тріщини або випадіння шматків - привід замінити пошкоджені плити або цеглини. Для склеювання використовують спеціальний вогнетривкий клей або замазку з температурним класом не нижче 1250°C. Ресурс шамоту при нормальній експлуатації - 5-10 років.

Ущільнювальний шнур забезпечує герметичність дверцят топки і зольника. Його стан перевіряють простим способом: вкладають аркуш паперу між дверцятами і корпусом і закривають. Якщо папір виходить без зусиль - шнур зношений і не забезпечує щільного прилягання. Нормальний шнур не дає витягнути папір без розриву. Зношений шнур замінюють: старий видаляють викруткою, паз очищають від залишків клею, новий шнур із скловолокна або кераміки діаметром 8-15 мм приклеюють термостійким силіконом по всьому периметру дверцят. Стики шнура з'єднують внахлест з перекриттям 20-30 мм. Свіжий герметик повинен висохнути 12-24 години до першого розтоплення. Ущільнювальний шнур замінюють кожні 1-2 роки або при появі ознак зносу - він стає жорстким, кришиться або втрачає круглу форму в перерізі.
