Як встановити радіатори, поради експертів BOM
- Правильний розрахунок потужності - до того як купувати радіатор
- Інструменти для монтажу радіатора
- Матеріали та комплектуючі для підключення
- Відстані і вимоги до місця встановлення
- Схеми підключення і коли яку вибирати
- Покрокова послідовність монтажу
- Типові помилки при встановленні радіаторів
Більшість затримок при монтажі радіатора - не через складність роботи. Причина в підготовчому етапі: забутий фітинг, не той ключ, незрозуміло яке ущільнення для цього конкретного з'єднання. Стаття - практичний перелік усього, що знадобиться від першого виміру до перевірки герметичності.
Правильний розрахунок потужності - до того як купувати радіатор
Помилка при виборі потужності виправляється демонтажем і заміною. Базовий орієнтир - 100 Вт на 1 м² при стелі 2,7 м. Але його потрібно коригувати залежно від умов приміщення.
Кутова кімната з двома зовнішніми стінами або перший поверх над холодним підвалом - плюс 20-25% до розрахункової потужності. Велике вікно чи вітражне засклення - ще плюс 10-15%. Для ванної норма вища: 120-130 Вт/м², бо там підтримується 24-25°C замість стандартних 20-22°C. Неутеплена зовнішня стіна в старому будинку може потребувати вдвічі більшої потужності.
Паспортна потужність радіаторів вимірюється при температурі теплоносія 75/65°C і температурі кімнати 20°C. Якщо котел низькотемпературний або тепловий насос із подачею 45-55°C - реальна потужність буде на 35-50% нижчою. Беріть радіатор із запасом або вибирайте тип із більшою поверхнею теплообміну.
Інструменти для монтажу радіатора
Зупинятися посередині демонтажу з відкритими трубами - не найкраще. Краще зібрати все заздалегідь. Для монтажу знадобляться:
- перфоратор або ударний дриль зі свердлом по бетону діаметром 8-10 мм - для отворів під кронштейни;
- будівельний рівень не менше 600 мм;
- розвідний або газовий ключ;
- ключ для радіаторних пробок і заглушок - квадрат 17 мм або шестигранник 24 мм залежно від типу радіатора, уточніть заздалегідь;
- торцевий ключ на 55-65 мм або розвідний - якщо підводи з'єднуються через американки;
- рулетка і олівець.
Окремо - ключ для крана Маєвського: невеликий квадратний або звичайна пласка викрутка залежно від моделі. Без нього після заповнення системи не стравите повітря.
Матеріали та комплектуючі для підключення
Більшість витоків після монтажу - не з вини арматури. Причина в ущільновальному матеріалі: неправильно вибраний або погано намотаний. Для різьбових з'єднань систем опалення - льон із пастою або спеціальна нитка. Стрічка ФУМ підходить гірше: недостатньо стійка до вібрацій і температурних циклів, з часом дає течу.
Базовий набір комплектуючих для підключення одного радіатора:

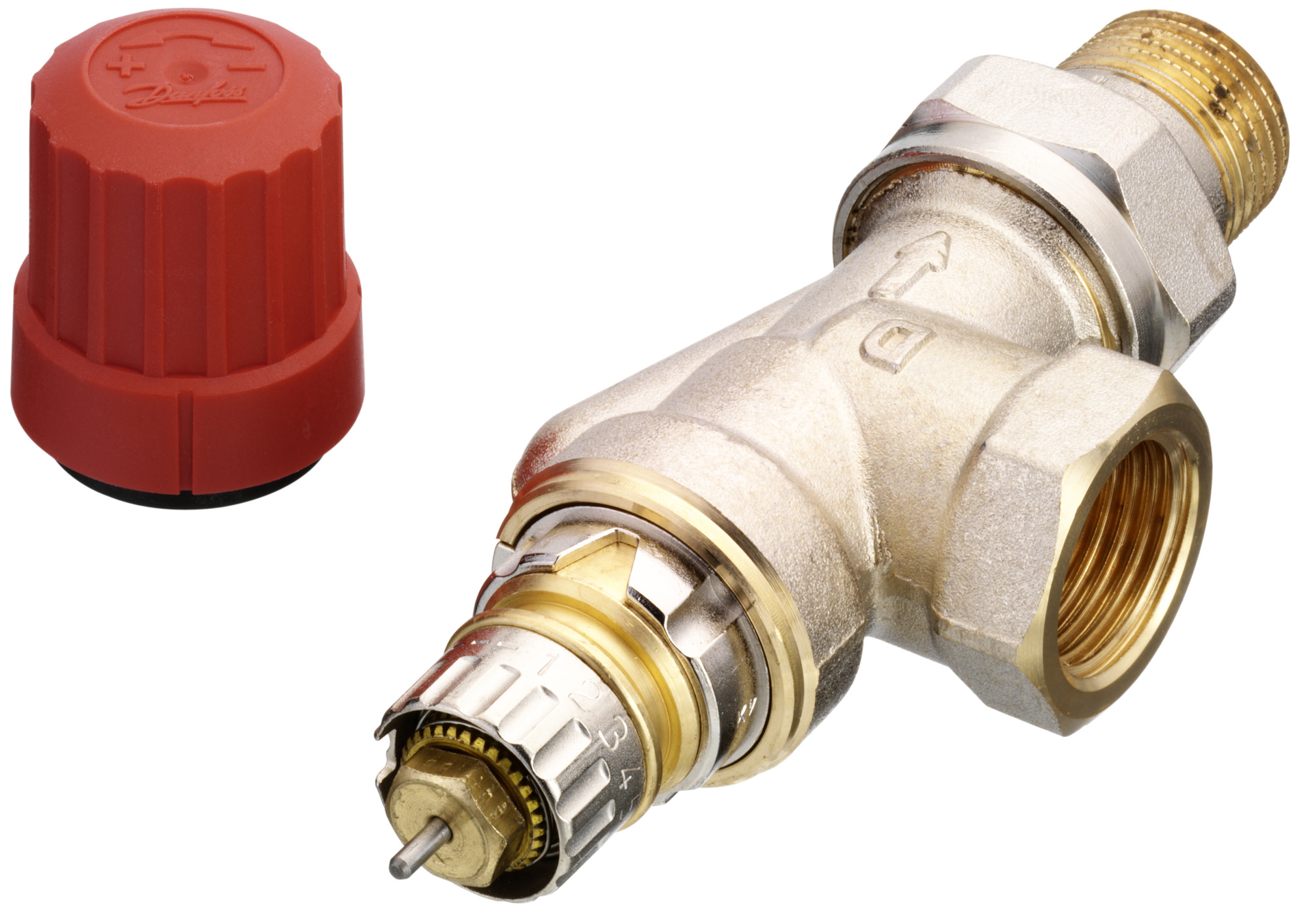

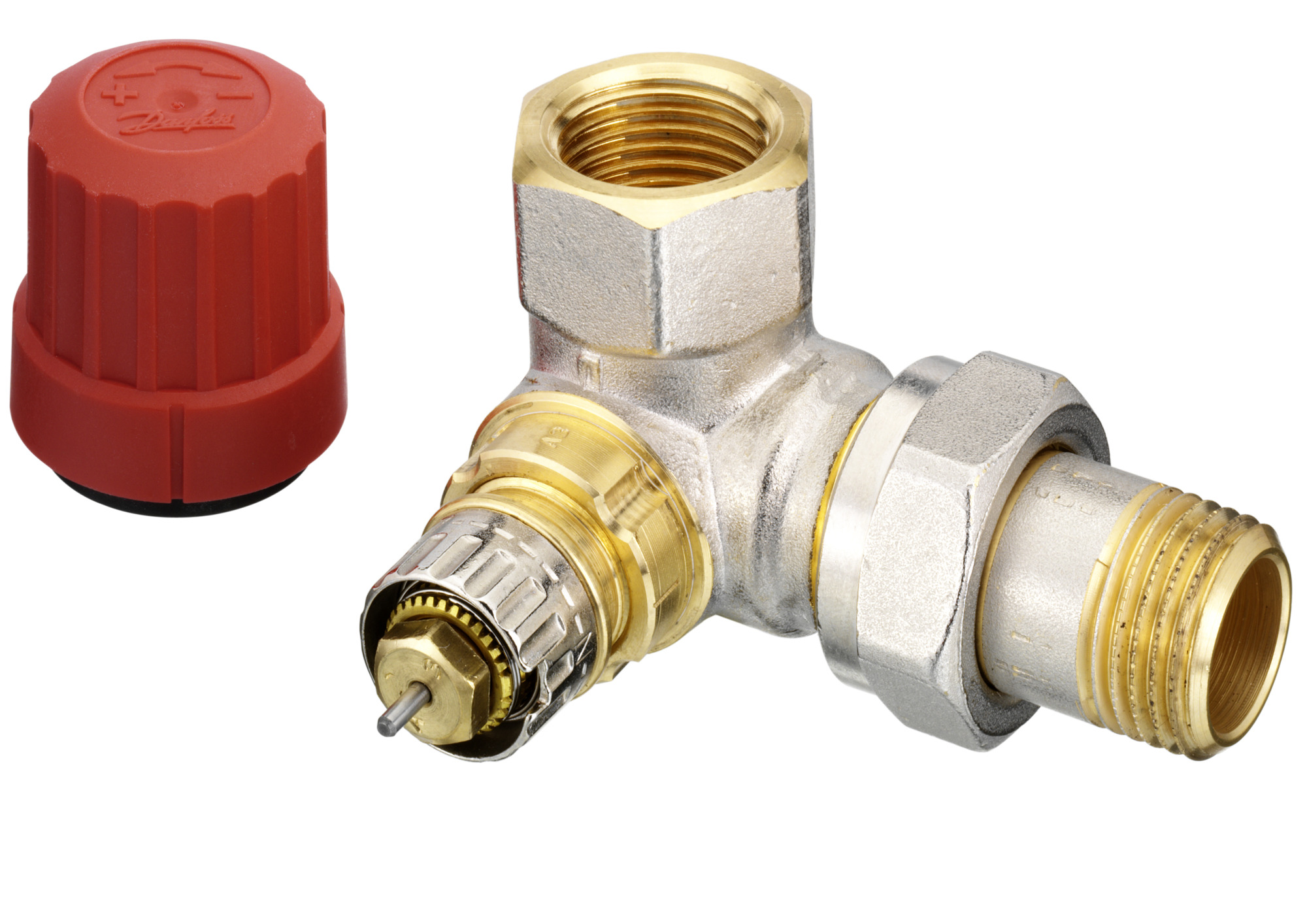

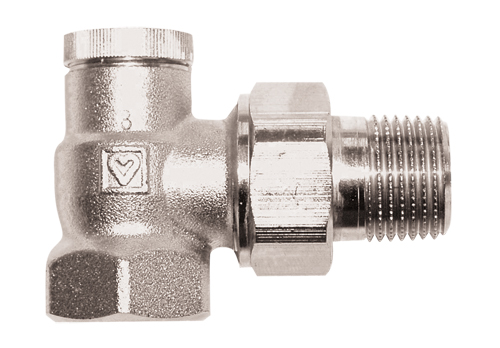

- два кульові крани або термостатичний клапан і кульовий кран - на підводи подачі і зворотки;
- кран Маєвського або автоматичний повітрявідвідник - у верхній бічний отвір;
- заглушка - в нижній бічний отвір з протилежного боку від підключення;
- дві американки або накидні гайки - щоб у майбутньому можна було зняти радіатор без розбирання різьбових з'єднань;
- кронштейни - зазвичай у комплекті радіатора, але краще перевірити до поїздки в магазин;
- дюбелі й анкери.
В однотрубній системі обов'язковий байпас: відрізок труби з'єднує подачу і зворотку в обхід радіатора. Діаметр байпасу - на один розмір менше за підводи: підводи 3/4" - байпас 1/2". Без байпасу перекрити один радіатор в однотрубній системі неможливо, не вплинувши на весь стояк.
Відстані і вимоги до місця встановлення
Три розміри, які потрібно витримати при монтажі: від підлоги - не менше 10 см, від підвіконня зверху - не менше 10 см, від стіни позаду - не менше 3-5 см. Усі три - про конвекцію: повітря повинне вільно затягуватися знизу, проходити через радіатор і виходити вгору.
При меншій відстані від підлоги холодне повітря не встигає вільно затягнутися під радіатор. Якщо верхній край впритул до підвіконня - нагріте повітря б'ється об нього і йде назад вниз: тепловіддача знижується на 10-15%. Зазор від стіни потрібен, щоб повітря циркулювало позаду і тепло йшло в кімнату, а не в перекриття.
Кількість кронштейнів залежить від довжини радіатора: до 1 м - 2 кронштейни, 1-1,4 м - 3, 1,4-2 м - 4, понад 2 м - 5-6. Крайні встановлюються на 100-150 мм від торців, решта розподіляються рівномірно. Для важких чавунних або великих сталевих радіаторів дюбелі замінюють анкерами М8-М10.
Схеми підключення і коли яку вибирати
Від схеми підключення залежить рівномірність прогріву і зручність монтажу підводок. Для більшості ситуацій актуальні три схеми.
Бокове підключення - подача у верхній бічний отвір, зворотка в нижній з того ж боку. Найпоширеніший варіант для квартир і будинків із відкритою трубовою розводкою. Теплоносій рухається по діагоналі - ефективно для радіаторів до 10 секцій або до 1 м довжини.
Для довгих радіаторів - від 10 секцій або довше 1,2 м - краще діагональне підключення: подача зверху з одного боку, зворотка знизу з протилежного. Теплоносій проходить через весь радіатор без застійних зон, тепловіддача на 5-10% вища за бокову схему.
Нижнє підключення - коли труби в підлозі або стінах і виходять знизу. Ефективність на 5-7% нижча за бокову, але більшість сучасних радіаторів із нижнім підключенням мають вбудований розподільник потоку, який компенсує різницю.
Покрокова послідовність монтажу
Спочатку перекрийте крани на підводах і стравіть тиск через кран Маєвського. Якщо окремих кранів немає - перекривається стояк. Після злиття залишків води відкрутіть гайки підводів і зніміть радіатор із кронштейнів. Якщо різьбові з'єднання не піддаються - засіб для розм'якшення, 20-30 хвилин, і тоді ключ. Не намагайтеся зламати їх силою.
Новий радіатор збирається на підлозі до навішування: вкручуються заглушки, кран Маєвського і перехідники для кранів. Усі різьбові з'єднання - льон із пастою. Намотування за годинниковою стрілкою відносно різьби, 4-6 шарів для з'єднань 1/2"-3/4". Рівномірно, без грудок.
Кронштейни встановлюються по розмітці з перевіркою рівнем. Після навішування радіатора - перевіряємо горизонталь ще раз: навантаження може злегка змістити кронштейн. Допустиме відхилення - не більше 2 мм на погонний метр у бік крана Маєвського.
Підводи підключаються через американки або накидні гайки. Американки з конічним ущільненням або кульовою прокладкою надійніші за плоскі гумові. Після підключення повільно відкривайте подачу і заповнюйте радіатор - одночасно стравлюючи повітря через кран Маєвського. Рівна цівка без бульбашок - закрийте кран. Залиште під робочим тиском на 20-30 хвилин і огляньте всі з'єднання.
Типові помилки при встановленні радіаторів
Встановлення без кранів на підводах. Відключити або замінити такий радіатор можна тільки з зупинкою всього стояка. У багатоквартирному будинку - узгодження з управляючою компанією і перекриття для цілого під'їзду. Кульовий кран на кожному підводі - обов'язковий мінімум.
Перекіс радіатора. Навіть невеликий нахил у бік, протилежний крану Маєвського - і повітря збирається в дальньому кутку, звідки самостійно не виходить. Частина секцій залишається холодною, кран Маєвського відкривають даремно: звідти виходить тільки вода.
Льон із пастою або спеціальна нитка - правильний вибір для різьбових з'єднань в опаленні. Стрічка ФУМ дає течу через термічні цикли. І окремо: для різьб із конічним ущільненням ущільнювач на різьбі взагалі не потрібен - ущільнення забезпечується конусним контактом металів.
Відсутність байпасу в однотрубній системі. Перекрив кран - теплоносій перестає циркулювати по стояку. Сусіди вище і нижче без тепла. Байпас у однотрубній системі - не опція.
Занадто щільне прилягання до підвіконня або стіни. Зазори - конструктивна вимога, не естетична примха. Радіатор впритул до підвіконня або стіни втрачає 10-20% тепловіддачі і гріє стіну замість повітря кімнати.
