Встановлення радіатора опалення - це не просто прикрутити батарею до стіни і підключити трубу. Від того, де розміщений радіатор, як він підключений і чи правильно змонтована арматура, залежить, наскільки тепло і рівномірно прогріватиметься кімната, чи не з'являться протікання і чи прослужить система свій повний ресурс - 15-25 років залежно від типу. У цій статті розберемо підготовчий етап, схеми підключення, особливості різних систем опалення та покрокову інструкцію з монтажу.
Підготовчий етап: що зробити до монтажу
Вибір місця для радіатора
Найефективніше місце для радіатора опалення - під вікном, по центру прорізу. Тут батарея виконує одразу дві функції: обігріває приміщення і створює теплову завісу, яка блокує холодне повітря від скла. Якщо розмістити радіатор в іншому місці - наприклад, біля внутрішньої стіни - вікно стане джерелом протягів і конденсату, навіть якщо сам радіатор гріє нормально.
При монтажі важливо дотримуватись трьох ключових відстаней:
- від підлоги до нижнього краю радіатора - не менше 10 см (оптимально 10-12 см);
- від верхнього краю до підвіконня - не менше 10 см (оптимально 10-12 см);
- від задньої стінки радіатора до стіни - не менше 3-5 см.
Ці зазори забезпечують вільну конвекцію: холодне повітря знизу затягується під батарею, нагрівається і піднімається вгору. Якщо підвіконня нависає впритул або радіатор стоїть надто близько до стіни, тепловіддача падає на 10-20%.
Якщо в кімнаті кілька вікон - під кожним бажано встановити окремий радіатор. Одна велика батарея біля однієї стіни не перекриє холод від іншого вікна. Також не варто розміщувати радіатор за щільними шторами або впритул до меблів - це суттєво знижує ефективність обігріву.
Інструменти та матеріали
До початку монтажу варто підготувати все необхідне, щоб не переривати роботу. З інструментів знадобляться: перфоратор або ударний дриль, розвідний і газовий ключ, рівень, рулетка, олівець для розмітки, труборіз або ножівка по металу.
З витратних матеріалів потрібно заздалегідь придбати:
- кронштейни для кріплення - зазвичай йдуть у комплекті, але краще уточнити;
- дюбелі та анкери відповідного діаметра (для цегляної стіни - дюбель 10х60 мм, для бетону - анкер М8);
- ущільнювальні матеріали - льон (клоччя) з пастою або стрічка ФУМ для різьбових з'єднань;
- кульові крани на підведенні та зворотній лінії - по одному на кожен радіатор;
- кран Маєвського або автоматичний повітрявідвідник.
Окремо варто продумати вибір запірної арматури ще до монтажу. Кульові крани діаметром 1/2" або 3/4" підходять для більшості систем. Якщо планується встановлення термостатичного клапана - він купується під конкретну схему підключення (кутовий чи прямий), тому важливо визначитись з розводкою заздалегідь.
Схеми підключення радіаторів - яку вибрати
.jpg)

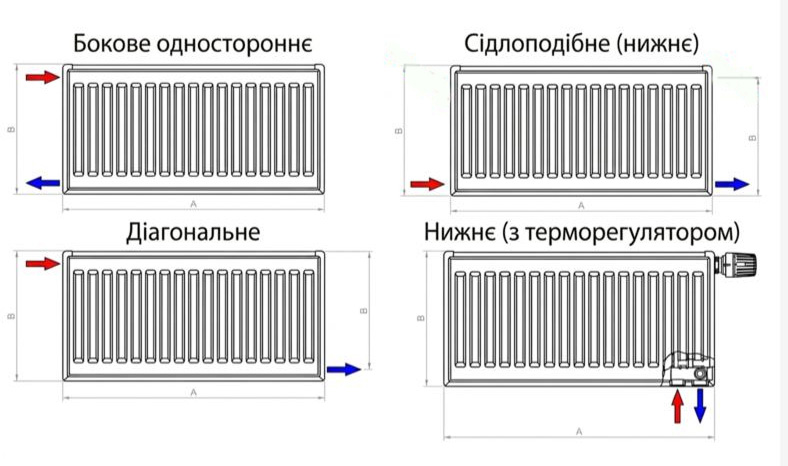

Схема підключення визначає, як теплоносій рухається через радіатор опалення: звідки заходить і куди виходить. Від цього залежить рівномірність нагріву батареї і зручність монтажу. Існує три основні варіанти.
Бокове підключення
Бокове підключення - найпоширеніший варіант у багатоквартирних будинках. Подача гарячого теплоносія підключається до верхнього бокового отвору, зворотня лінія - до нижнього отвору з того ж боку. Теплоносій проходить через весь радіатор по діагоналі, рівномірно прогріваючи всі секції.
Цей спосіб підходить для радіаторів завдовжки до 10 секцій або до 1 м. Якщо батарея довша - крайні секції з боку, протилежного підключенню, прогріваються гірше, іноді на 5-15°C холодніші за перші. У такому разі краще розглянути діагональне підключення або встановити подовжувач потоку всередині радіатора.
Діагональне підключення
При діагональному підключенні подача заходить зверху з одного боку, а зворотня лінія виходить знизу з протилежного боку. Теплоносій рівномірно розподіляється по всіх секціях, тому цей спосіб оптимальний для довгих радіаторів - від 10 секцій і більше, а також для секційних батарей завдовжки понад 1,2 м.
З точки зору тепловіддачі діагональне підключення вважається найефективнішим - втрати тепла мінімальні порівняно з іншими схемами. Єдиний мінус - труби виходять з різних боків радіатора, що потребує більше роботи при прокладці.
Нижнє підключення
Нижнє підключення використовується переважно в нових будинках, де труби прокладені в підлозі або стінах і виходять знизу. Обидві лінії - подача і зворотня - підключаються до нижніх отворів, розташованих по різних боках радіатора. Зовнішній вигляд при цьому найакуратніший: труби практично не видно.
Проте ефективність нижнього підключення дещо нижча, ніж бокового чи діагонального - верхня частина радіатора прогрівається гірше, тепловіддача знижується орієнтовно на 5-10%. Для компенсації виробники радіаторів з нижнім підключенням вбудовують у корпус спеціальний розподільник потоку, що вирівнює температуру по висоті.
Встановлення радіаторів у різних типах систем опалення
Тип системи опалення в будинку визначає, як підключається кожен радіатор, яка арматура потрібна і на що звертати увагу при монтажі. Розрізняють два основних типи: однотрубну і двотрубну системи.
Однотрубна система
В однотрубній системі всі радіатори підключені послідовно до однієї труби. Гарячий теплоносій заходить у перший радіатор, частково охолоджується і рухається до наступного - і так по всьому стояку. Це означає, що перший радіатор у ланцюзі завжди гарячіший за останній, різниця температур може досягати 15-20°C.
Для однотрубної системи обов'язково встановлюється байпас - перемичка між підвідною і зворотною трубами, що проходить повз радіатор. Байпас виконує дві функції: дозволяє перекрити або відрегулювати окремий радіатор, не порушуючи роботу решти системи, і підтримує циркуляцію теплоносія по стояку при закритому радіаторі. Без байпасу в однотрубній системі перекривати батарею не можна - це заблокує весь стояк.
Діаметр байпасу береться на розмір менший за діаметр підводу: якщо підвід 3/4", байпас - 1/2". Це забезпечує пріоритет потоку через радіатор під час нормальної роботи.
Двотрубна система
У двотрубній системі кожен радіатор підключений паралельно до двох окремих труб - подаючої і зворотньої. Гарячий теплоносій надходить до кожної батареї з однаковою температурою, незалежно від положення в системі. Це головна перевага двотрубної схеми: всі радіатори працюють в однаковому тепловому режимі.
При підключенні до двотрубної системи байпас не потрібен - кожен радіатор можна перекрити кульовим краном без впливу на сусідні. Замість простих кранів часто встановлюють термостатичні клапани - вони автоматично підтримують задану температуру в кімнаті, регулюючи витрату теплоносія через батарею. Це дозволяє економити на опаленні до 20-30% залежно від режиму використання.
Важливий нюанс двотрубної системи - необхідність балансування. Якщо не відрегулювати витрату теплоносія на кожному радіаторі, найближчі до котла батареї будуть забирати весь потік, а дальні - недогріватись. Для балансування на зворотньому підводі кожного радіатора встановлюють балансувальний клапан або вентиль з регульованим прохідним перерізом.
Покрокова інструкція з монтажу радіатора
Після вибору місця, схеми підключення і підготовки всіх матеріалів можна переходити до монтажу. Нижче - послідовність дій, яка підходить для більшості типів радіаторів: біметалічних, алюмінієвих і сталевих панельних.
Крок 1 - Розмітка і свердління
Прикладіть кронштейни до стіни на потрібній висоті і зробіть олівцем позначки для свердління. Перевірте рівнем горизонтальність розмітки - допустиме відхилення не більше 2 мм на погонний метр. При більшому нахилі повітря буде накопичуватись у верхній частині радіатора і заважати циркуляції.
Просвердліть отвори перфоратором: для цегляної стіни - дюбель 10х60 мм, для бетонної - анкер М8х60 мм. Кількість кронштейнів залежить від довжини радіатора: до 1 м - 2 кронштейни, від 1 до 1,8 м - 3 кронштейни, понад 1,8 м - 4 і більше.
Крок 2 - Складання і навішування радіатора
До встановлення на стіну зберіть на радіаторі всю арматуру: заглушки, кран Маєвського або автоматичний повітрявідвідник у верхньому бічному отворі, перехідники і пробки. Різьбові з'єднання ущільнюються льоном з пастою або стрічкою ФУМ - 4-6 шарів для з'єднань 1/2"-3/4". Затягувати з'єднання слід із зусиллям, але без фанатизму: для латунних різьб достатньо 40-60 Нм, перетяжка може розтріснути литий корпус.
Навісьте зібраний радіатор на кронштейни. Більшість сучасних моделей просто защіпкуються на кронштейнах без додаткового кріплення, але важкі чавунні або великі сталеві батареї краще додатково зафіксувати.
Крок 3 - Підключення до системи
Підключення починається з встановлення запірних кульових кранів на обох підводах - подаючому і зворотньому. Крани повинні бути у закритому положенні на момент підключення. Якщо система однотрубна - змонтуйте байпас до підключення радіатора.
З'єднайте підводи з радіатором через американки або різьбові фітинги - це дозволить у майбутньому зняти батарею без розбирання всієї розводки. Всі різьбові з'єднання ущільнюються так само, як і при складанні арматури. Після підключення ще раз перевірте рівень - навантаження від труб іноді зміщує радіатор.
Крок 4 - Видалення повітря і перевірка системи
Після підключення повільно відкрийте кульові крани і заповніть радіатор теплоносієм. Під час заповнення відкрийте кран Маєвського на чверть оберту - з нього вийде повітря. Як тільки замість повітря почне виходити вода - закрийте кран. Для автоматичного повітрявідвідника ця операція не потрібна - він спрацьовує самостійно.
Після заповнення підніміть тиск у системі до робочого - зазвичай 1,5-2 атмосфери для багатоквартирних будинків і 1-1,5 атмосфери для приватних. Оглянте всі різьбові з'єднання на предмет підтікань. Волога на різьбі в перші хвилини - привід негайно перекрити крани і підтягнути з'єднання. Після успішної перевірки на холодному теплоносії увімкніть опалення і перевірте рівномірність прогріву - всі секції радіатора мають нагріватися без холодних зон.
Запірна та регулювальна арматура - навіщо вона потрібна
Арматура навколо радіатора опалення - це не додаткові витрати, а обов'язкова частина грамотного монтажу. Без неї не можна відремонтувати або замінити батарею без зупинки всієї системи, а регулювати тепло в кімнаті взагалі не вийде. Розберемо, що і навіщо встановлюється.
Кульові крани
Кульові крани встановлюються на підводах до радіатора - по одному на подачу і на зворотню лінію. Їх завдання просте: при необхідності перекрити подачу теплоносія до конкретної батареї - для ремонту, заміни або при протіканні - не чіпаючи решту системи. Для квартири це особливо важливо: стояк залишається робочим, сусіди не страждають.
Для підводів діаметром 1/2" або 3/4" підходять стандартні кульові крани з внутрішнім або зовнішнім різьбленням. Вибирайте крани з латунним або нержавіючим кулею - вони не клинять після тривалого простою у відкритому положенні, на відміну від дешевих хромованих аналогів.
Термостатичний клапан і термоголовка
Термостатичний клапан встановлюється замість простого крана на подачу і дозволяє автоматично регулювати витрату теплоносія залежно від температури повітря в кімнаті. Принцип роботи простий: термоголовка, накручена на клапан, реагує на температуру повітря і механічно відкриває або закриває прохідний отвір. Ніякої електрики - суто механіка.
На практиці це означає, що якщо в кімнаті вже тепло - наприклад, через сонячну сторону або увімкнену кухню - термоголовка сама зменшить подачу до радіатора. Економія на опаленні при цьому становить 15-25% порівняно з нерегульованою системою.
Важливий нюанс: термостатичний клапан встановлюється тільки в двотрубній системі або в однотрубній за наявності байпасу. Без байпасу перекриття клапана заблокує весь стояк.
Балансувальний клапан
У двотрубних системах з кількома радіаторами на одній гілці обов'язково потрібне балансування. Без нього радіатори, що стоять ближче до насоса, отримують більший потік теплоносія і перегріваються, тоді як дальні - недогріваються. Балансувальний клапан встановлюється на зворотньому підводі кожного радіатора і дозволяє точно відрегулювати витрату - зазвичай від 1 до 3 л/хв залежно від потужності батареї.
Кран Маєвського та автоматичний повітрявідвідник
Кран Маєвського - малий ручний клапан, що вкручується у верхній бічний отвір радіатора. Він служить для випуску повітря, яке накопичується всередині батареї і заважає нормальній циркуляції теплоносія. Відкривається спеціальним ключем або звичайною викруткою на чверть оберту - повітря виходить, після чого з'являється вода і клапан закривається.
Автоматичний повітрявідвідник робить те ж саме, але без участі людини - він скидає повітря самостійно в міру накопичення. Зручніший у важкодоступних місцях, але коштує дорожче і потребує щорічного огляду: поплавковий механізм всередині може зноситись і почати підкапувати.
Типові помилки при встановленні радіаторів
Більшість проблем з радіаторами опалення після монтажу пов'язана не з браком обладнання, а з помилками при встановленні. Ось найпоширеніші з них - і до чого вони призводять.
- Неправильні відстані при монтажі. Якщо радіатор висить занадто низько (менше 10 см від підлоги) або впритул до підвіконня (менше 10 см) - конвекція порушується і тепловіддача падає на 10-20%. Батарея при цьому гріє нормально, але повітря в кімнаті прогрівається повільно. Те ж стосується відстані від стіни - мінімум 3 см, інакше тепло йде в стіну, а не в кімнату.
- Відсутність байпасу в однотрубній системі. Деякі майстри встановлюють радіатор в однотрубну систему без перемички, вважаючи, що "і так зійде". Якщо перекрити такий радіатор кульовим краном - теплоносій перестає циркулювати по стояку, і сусіди залишаються без тепла. У приватному будинку це заморозка всієї системи взимку.
- Неправильне ущільнення різьбових з'єднань. Намотана абияк стрічка ФУМ або пересушений льон дають протікання вже при першому запуску. ФУМ-стрічка намотується по різьбі за годинниковою стрілкою - 4-6 шарів для з'єднань 1/2"-3/4". Льон з пастою надійніший для нерухомих з'єднань, але вимагає рівномірного укладання без грудок.
- Перекіс радіатора. Якщо батарея встановлена з ухилом у бік, протилежний крану Маєвського, повітря накопичується в дальньому кутку і не може вийти самостійно - частина секцій залишається холодною. Ухил повинен бути 2-3 мм на метр у бік повітрявідвідника, не більше.
- Встановлення радіатора без запірної арматури. Якщо підключити батарею напряму без кранів - при будь-якій несправності або заміні доведеться зупиняти і спускати всю систему. У багатоквартирному будинку це означає узгодження з управляючою компанією і відключення стояка для всього під'їзду.
- Неправильно підібрана кількість кронштейнів. Два кронштейни на довгий радіатор (понад 1,2 м) - недостатньо. Батарея провисає посередині, різьбові з'єднання з підводами починають підтікати через механічну напругу. Правило просте: один кронштейн на кожні 50-60 см довжини радіатора, але не менше двох.
Перевірка та введення в експлуатацію
Навіть бездоганно виконаний монтаж потребує перевірки перед повноцінним запуском. Пропустити цей крок - означає ризикувати протіканням або неефективною роботою системи вже в опалювальний сезон.
Гідравлічне випробування
Перший запуск починається з повільного заповнення системи теплоносієм при закритих кранах на радіаторах. Після заповнення підводів відкривайте крани на кожному радіаторі по черзі, одночасно стравлюючи повітря через кран Маєвського. Коли з клапана піде стабільна цівка води без бульбашок - повітря вийшло, клапан можна закрити.
Після заповнення всіх радіаторів доведіть тиск у системі до робочого: для централізованих систем у багатоквартирних будинках це 4-7 атм, для автономних контурів у приватних будинках - 1,5-2 атм. Залиште систему під тиском на 20-30 хвилин і огляньте всі різьбові з'єднання - на муфтах, кранах, місцях підключення підводів до радіатора. Волога або краплі - сигнал підтягнути з'єднання або перемотати ущільнення.
Перший прогрів і балансування
Після успішної перевірки на герметичність запускайте систему в тепловий режим. При першому прогріві ще раз пройдіться по всіх радіаторах і перевірте рівномірність нагріву кожної батареї. Нормально - коли температура від підводу до крайніх секцій знижується плавно не більше ніж на 5-7°C. Якщо частина секцій залишається холодною - знову стравіть повітря.
У двотрубних системах після першого прогріву потрібне балансування: відрегулюйте балансувальні клапани так, щоб усі радіатори на гілці прогрівались до приблизно однакової температури. Починайте з найдальнього від насоса радіатора - відкрийте його клапан повністю, потім поступово прикривайте клапани на ближніх батареях до вирівнювання температур.
На що звернути увагу в перші дні роботи
Після введення системи в експлуатацію перші 2-3 дні варто перевіряти стан з'єднань, особливо якщо монтаж виконувався на льоні з пастою - паста остаточно твердіє саме при нагріві. Іноді невеличка вологість на різьбі в перший день зникає сама після прогріву. Якщо крапля не проходить - підтягніть з'єднання ключем на чверть оберту при перекритих кранах.
Якщо через кілька днів роботи один з радіаторів знову став нерівномірно гріти - швидше за все, в ньому знову зібралося повітря. Це нормально для нової системи в перші 2-4 тижні: розчинене повітря поступово виділяється з теплоносія. Стравлюйте його через кран Маєвського в міру потреби, поступово ця проблема зникне сама.
