Як влаштований і працює двоконтурний газовий котел?
- З чого складається двоконтурний газовий котел
- Як працює контур опалення
- Як працює контур гарячого водопостачання
- Конденсаційний і звичайний двоконтурний котел - у чому різниця
- Настінні і підлогові двоконтурні котли
- Поширені проблеми двоконтурних котлів і як їх розпізнати
Двоконтурний газовий котел - це опалювальний прилад, який одночасно вирішує два завдання: обігріває приміщення і нагріває воду для побутових потреб. На відміну від одноконтурного, йому не потрібен окремий бойлер - все розміщено в одному корпусі. Саме це робить двоконтурні котли популярним вибором для квартир і приватних будинків, де немає центрального гарячого водопостачання або воно ненадійне. Щоб правильно вибрати, налаштувати і обслуговувати такий котел - потрібно розуміти, як він влаштований і за яким принципом працює.

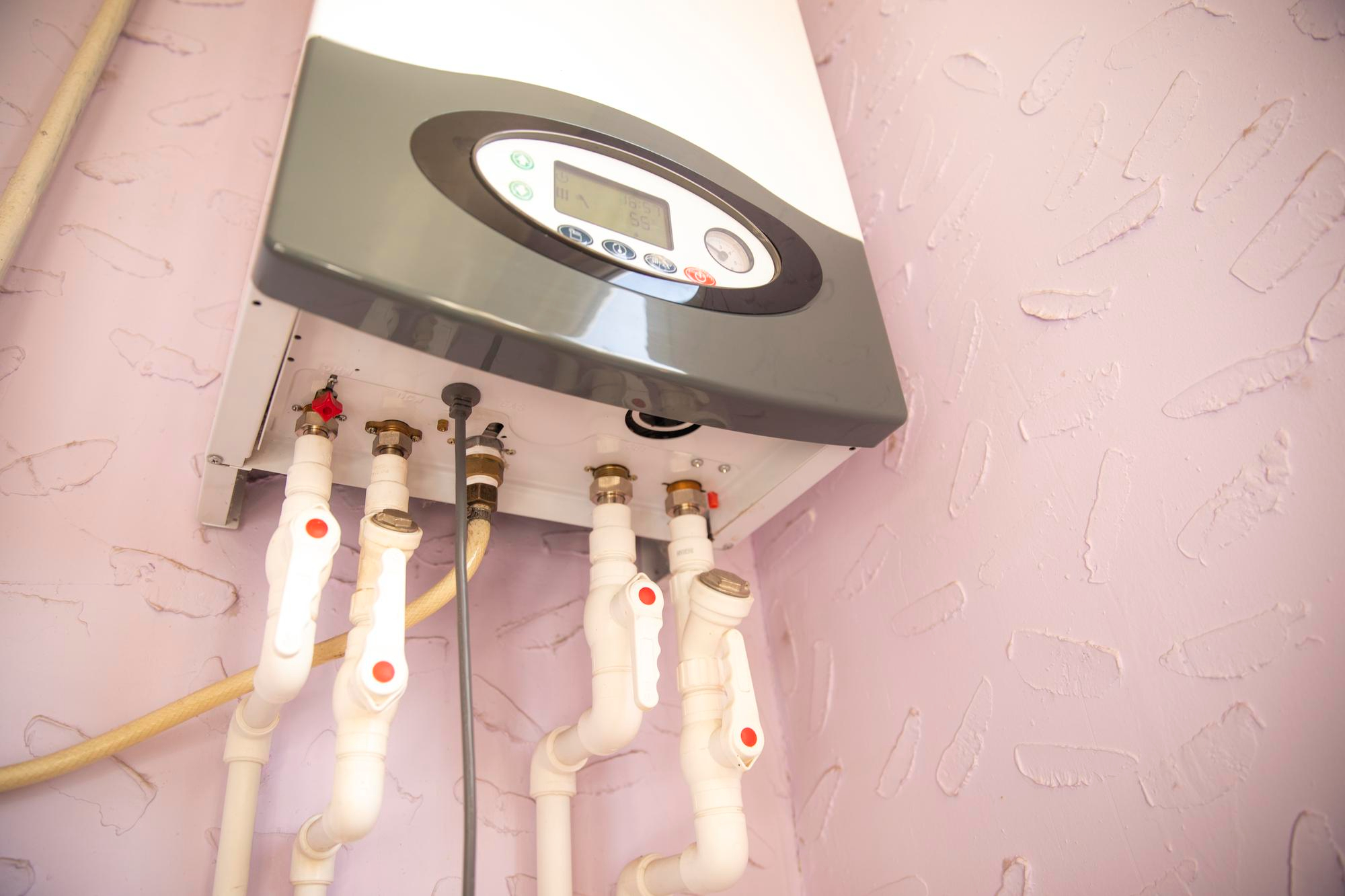

З чого складається двоконтурний газовий котел
Незалежно від виробника і моделі, конструкція двоконтурного котла містить одні і ті самі ключові вузли. Різниця між брендами - у якості виконання, типі автоматики і додаткових функціях, але базова схема однакова.
Пальник і камера згоряння
Пальник - це перший елемент у ланцюзі перетворення газу на тепло. Він змішує газ з повітрям і спалює суміш, передаючи тепло теплообміннику. Сучасні котли оснащуються модуляційними пальниками, які плавно змінюють потужність залежно від потреби - від мінімуму до максимуму - замість простого режиму "увімкнено/вимкнено". Це знижує витрату газу і зменшує кількість холодних пусків, які найбільше зношують котел.
Камера згоряння буває двох типів, і це один із найважливіших критеріїв при виборі котла. Відкрита камера бере повітря для горіння безпосередньо з приміщення, а продукти згоряння виводяться через традиційний вертикальний димохід з природною тягою. Такий котел вимогливий до умов монтажу: потрібен справний димохід відповідного перерізу і достатня вентиляція котельні. Закрита камера (турбована) повністю ізольована від повітря приміщення - вбудований вентилятор примусово подає повітря і виводить відпрацьовані гази через коаксіальну трубу назовні. Це дозволяє встановлювати котел навіть у житлових приміщеннях без окремого димоходу - достатньо вивести трубу крізь зовнішню стіну.
Первинний і вторинний теплообмінники
Первинний теплообмінник розміщений безпосередньо над пальником. Через нього проходить теплоносій контуру опалення, нагріваючись від полум'я до температури 60-85°C залежно від налаштувань. Виготовляється переважно з міді або нержавіючої сталі - мідь краще передає тепло, нержавійка стійкіша до корозії.
Вторинний теплообмінник відповідає за нагрів води для гарячого водопостачання. Він не контактує з пальником напряму - тут тепло передається від теплоносія контуру опалення до водопровідної води через пластинчасту конструкцію. Вторинний теплообмінник є найбільш уразливим до накипу вузлом: холодна водопровідна вода постійно нагрівається і охолоджується, що прискорює відкладення солей. При жорсткості води понад 7 мг-екв/л без пом'якшення накип виводить теплообмінник з ладу за 3-5 років.
Частина виробників замість двох окремих теплообмінників встановлює бітермічний теплообмінник - конструкцію "труба в трубі", де по внутрішньому каналу йде вода ГВП, а по зовнішньому - теплоносій опалення. Він компактніший і дешевший у виробництві, але складніший в обслуговуванні: при засміченні або накипі замінити його значно дорожче, ніж звичайний пластинчастий вторинний теплообмінник.
Циркуляційний насос
Циркуляційний насос забезпечує примусовий рух теплоносія по контуру опалення. Без нього вода не циркулювала б рівномірно по радіаторах - особливо в системах з горизонтальними ділянками і великою кількістю контурів. Насос у двоконтурному котлі обслуговує тільки контур опалення; при переключенні на ГВП він продовжує роботу, підтримуючи циркуляцію у первинному теплообміннику.
Триходовий клапан
Триходовий клапан - це ключовий елемент, який перемикає потік теплоносія між двома режимами роботи. У положенні "опалення" він спрямовує теплоносій по замкненому контуру через радіатори. При відкритті крана гарячої води клапан повертається і перенаправляє теплоносій через вторинний теплообмінник для нагріву водопровідної води. Привід клапана - електромеханічний, керується платою управління автоматично.
Саме несправність триходового клапана є однією з найпоширеніших причин того, що котел перестає давати гарячу воду або, навпаки, не переходить на режим опалення. Клапан може заклинити через накип або знос ущільнень після 5-10 років експлуатації.
Розширювальний бак і група безпеки
При нагріванні теплоносій розширюється - в системі опалення об'ємом 100 л приріст складає близько 4-5 л при нагріві від 20°C до 80°C. Розширювальний бак компенсує цей надлишок, запобігаючи стрибкам тиску. У більшості настінних котлів вбудований бак об'ємом 6-8 л, що достатньо для систем до 100-120 л. При більшому об'ємі системи встановлюють додатковий зовнішній бак.
Група безпеки включає запобіжний клапан (спрацьовує при тиску понад 3 бари), автоматичний повітрявідвідник і манометр. Вона захищає систему від аварійного підвищення тиску у випадку, якщо розширювальний бак не справляється.
Електронна плата керування і датчики
Плата керування - це мозок котла. Вона обробляє сигнали від датчиків, керує пальником, насосом, триходовим клапаном і відображає робочі параметри на дисплеї. Сучасні плати підтримують підключення кімнатних термостатів і систем "розумний дім" через інтерфейси OpenTherm або 0-10В.
Для контролю роботи котел оснащується набором датчиків:
- датчик температури подачі - контролює температуру теплоносія на виході з котла;
- датчик температури зворотньої лінії - відстежує температуру теплоносія, що повертається з системи;
- датчик тиску теплоносія - фіксує падіння або підвищення тиску в контурі;
- датчик протоку (реле протоку) - реагує на відкриття крана гарячої води і запускає режим ГВП;
- датчик полум'я - підтверджує наявність горіння, при збої блокує подачу газу;
- датчик тяги або диференційний датчик тиску - контролює роботу вентилятора у закритих камерах.
При відхиленні будь-якого параметра від норми плата виводить код помилки на дисплей і зупиняє котел. Це захищає систему від роботи в аварійному режимі.
Як працює контур опалення
Контур опалення в двоконтурному котлі працює за замкненим циклом. Теплоносій - вода або антифриз - постійно циркулює по замкненому ланцюгу: котел, труби, радіатори і назад. Циркуляційний насос забезпечує постійний рух теплоносія незалежно від того, чи працює пальник у цей момент.
Запуск циклу нагріву виглядає так: коли температура теплоносія у зворотній лінії падає нижче заданого значення, плата керування відкриває газовий клапан і подає іскру запалювання. Пальник розпалюється, нагріваючи первинний теплообмінник. Теплоносій, проходячи через теплообмінник, нагрівається і прямує в систему. Сучасні котли нагрівають теплоносій з приблизно 40°C на вході до 70-80°C на виході за кілька хвилин роботи пальника.
Коли температура теплоносія досягає заданої відмітки, плата вимикає подачу газу - пальник гасне. Але циркуляційний насос не зупиняється одразу. Він продовжує працювати ще 30-60 секунд після відключення пальника. Це критично важливо: залишкове тепло в теплообміннику після зупинки насоса може локально закип'ятити теплоносій, що стоїть у ньому, - виникнуть парові пробки і гідроудар. Продовження роботи насоса рівномірно розподіляє залишкове тепло і охолоджує теплообмінник до безпечної температури.
Через заданий інтервал - зазвичай 3-10 хвилин залежно від налаштувань антициклювання - плата знову перевіряє температуру зворотньої лінії. Якщо теплоносій охолов нижче порогового значення - запускається наступний цикл нагріву. Цей алгоритм називається погодозалежним або температурним регулюванням і є базовим для всіх сучасних газових котлів.
Важливий момент: регулювання може бути налаштоване як за температурою подачі, так і за температурою зворотньої лінії. Регулювання за зворотньою лінією вважається точнішим - воно відображає реальний тепловий стан системи, а не щойно нагрітого теплоносія на виході з котла.
Як працює контур гарячого водопостачання
Контур ГВП у двоконтурному котлі не є самостійним замкненим циклом - це прохідна система. Водопровідна вода проходить через вторинний теплообмінник, нагрівається і відразу надходить до крана. Ніякого накопичення немає - вода нагрівається саме в той момент, коли її споживають. Тому такі котли ще називають проточними водонагрівачами.
Послідовність подій при відкритті крана гарячої води виглядає так: потік водопровідної води через реле протоку фіксується платою керування - спрацьовування відбувається вже при витраті від 2-2,5 л/хв. Плата подає сигнал на триходовий клапан, який перемикається і спрямовує теплоносій контуру опалення через вторинний теплообмінник замість радіаторів. Пальник при необхідності збільшує потужність - котел переходить у режим ГВП з пріоритетом над опаленням. Вода нагрівається до встановленої температури - зазвичай 45-60°C - і надходить до крана. Як тільки кран закривається, реле протоку фіксує зупинку потоку, плата повертає триходовий клапан у вихідне положення і котел відновлює режим опалення.
Пріоритет ГВП над опаленням закладений у логіку всіх двоконтурних котлів. Це означає, що під час розбору гарячої води радіатори тимчасово не отримують теплоносій. На практиці при короткочасному використанні - помити руки, налити чайник - температура в кімнатах не встигає помітно знизитись. Але при тривалому водорозборі - наприклад, наповнення ванни на 150-200 л - приміщення може трохи охолонути.
Окрема особливість проточного нагріву - затримка гарячої води. Від моменту відкриття крана до появи гарячої води минає 5-30 секунд - поки холодна вода, що стоїть у трубах між котлом і краном, не вийде. Деякі виробники вирішують цю проблему функцією гарячого старту: плата керування з певним інтервалом - наприклад, кожні 30-40 хвилин - ненадовго перемикає триходовий клапан на вторинний теплообмінник і підтримує його в теплому стані. Завдяки цьому гаряча вода з'являється майже миттєво. Ця функція є не у всіх моделях, але у котлів середнього і вищого цінового сегменту зустрічається досить часто.
Продуктивність контуру ГВП - один із ключових параметрів при виборі котла. Вона вимірюється у літрах на хвилину при нагріві на певну кількість градусів. Наприклад, котел потужністю 24 кВт може нагрівати приблизно 11-13 л/хв при підйомі температури на 25°C - цього достатньо для одночасної роботи одного душу і раковини. Котел на 28-32 кВт дає 14-16 л/хв і може обслуговувати більш інтенсивне водоспоживання.
Конденсаційний і звичайний двоконтурний котел - у чому різниця
Усі двоконтурні газові котли поділяються на два принципово різних типи за способом утилізації тепла: звичайні (атмосферні або турбовані) і конденсаційні. Різниця між ними - не в комфорті чи функціях, а у фізичному принципі роботи і, як наслідок, у ефективності використання газу.
У звичайному котлі продукти згоряння після нагріву теплообмінника відводяться у димохід з температурою 150-200°C. Разом із ними йде і значна частина тепла у вигляді водяної пари, яка утворюється при горінні газу. Це тепло просто втрачається. ККД таких котлів складає 88-92% від теплоти згоряння газу - досить непоганий показник, але не граничний.
Конденсаційний котел влаштований так, що він повертає це втрачене тепло назад у систему. Додатковий конденсаційний теплообмінник охолоджує димові гази до 40-60°C - нижче точки роси водяної пари. Пара конденсується, виділяючи прихованої теплоти згоряння ще 10-11% від теплотворної здатності газу. Саме тому ККД конденсаційних котлів досягає 104-108% - ця цифра не суперечить законам фізики, оскільки рахується відносно нижчої теплотворної здатності газу, без урахування теплоти конденсації пари.
На практиці різниця у витраті газу між звичайним і конденсаційним котлом при однаковій тепловій потужності складає 12-18% на рік. Для будинку площею 150 м2; це може означати економію 150-250 м3; газу за опалювальний сезон. Але конденсаційний котел коштує на 30-60% дорожче звичайного в тій самій потужності, тому окупність залежить від ціни на газ і інтенсивності використання.
Є важлива умова: конденсаційний котел повністю розкриває свій потенціал тільки при низькотемпературному режимі роботи - коли температура зворотньої лінії не перевищує 45-50°C. Якщо підключити його до старої системи з чавунними радіаторами, де теплоносій потрібно нагрівати до 70-80°C, котел буде працювати майже без конденсації - і перевага над звичайним зменшиться до 4-6%. Найкраще конденсаційні котли поєднуються з теплою підлогою або сучасними низькотемпературними радіаторами, де достатньо 45-55°C на подачі.
Окремий момент - конденсат. При роботі конденсаційного котла утворюється 1-3 л кислого конденсату на годину роботи (pH 3,5-5,5). Його потрібно відводити в каналізацію, а при великих об'ємах - нейтралізувати перед зливом. Це потребує продуманої схеми підключення при монтажі.
Настінні і підлогові двоконтурні котли
За способом встановлення двоконтурні газові котли поділяються на настінні і підлогові. Це не просто питання розміщення - між ними є суттєва різниця у потужності, конструкції і сфері застосування.
Настінні котли - найпоширеніший варіант для квартир і приватних будинків площею до 200-250 м2;. Весь агрегат разом із насосом, розширювальним баком і групою безпеки зібраний у компактному корпусі розміром приблизно 40х70х30 см і вагою 25-40 кг. Потужність настінних двоконтурних котлів зазвичай складає 12-35 кВт, чого достатньо для обігріву добре утепленого будинку площею до 300-350 м2; та одночасного нагріву води для однієї-двох точок водорозбору. Теплообмінники в настінних котлах переважно мідні або зі нержавіючої сталі.
Підлогові котли використовуються там, де потрібна більша потужність - від 30 кВт і вище, аж до 100 кВт у побутових моделях. Вони більші за габаритами, важчі (60-200 кг) і вимагають окремого приміщення - котельні з відповідною вентиляцією. Зате підлогові котли довговічніші: чавунний теплообмінник підлогового котла служить 30-50 років без заміни, тоді як мідний теплообмінник настінного - 15-20 років за умови правильного обслуговування. Підлогові двоконтурні котли рідше зустрічаються на ринку - більшість підлогових моделей одноконтурні, а ГВП організовується через окремий бойлер непрямого нагріву.
При виборі між типами варто відштовхуватися від трьох параметрів: площа та теплові втрати будинку, кількість точок водорозбору і наявність місця для монтажу. Для типової квартири або будинку до 200 м2; настінний котел на 24-28 кВт закриє всі потреби. Для великого котеджу від 300 м2; з двома санвузлами і кухнею - варто розглянути або потужний настінний котел на 32-35 кВт, або підлоговий одноконтурний з окремим бойлером на 150-200 л.
Поширені проблеми двоконтурних котлів і як їх розпізнати
Більшість несправностей двоконтурного котла не виникають раптово - вони розвиваються поступово і мають характерні симптоми задовго до повної відмови. Розуміння цих симптомів дозволяє вчасно усунути проблему і не доводити до аварійної зупинки в розпал опалювального сезону.
Накип у теплообміннику
Це найпоширеніша і найповільніша проблема. Солі кальцію і магнію з водопровідної води відкладаються на стінках вторинного теплообмінника при кожному нагріві. Шар накипу товщиною всього 1 мм знижує теплообмін на 10%, товщиною 5 мм - на 40-50%. Зовні це проявляється так: вода з крана стає дедалі менш гарячою при тому ж налаштуванні котла, час виходу гарячої води збільшується, а сам котел починає гудіти або клекотіти під час нагріву ГВП. Рішення - промивка теплообмінника лимонною кислотою або спеціальними реагентами раз на 2-3 роки при жорсткій воді і раз на 4-5 років при м'якій.
Несправність триходового клапана
Клапан може заклинити в одному з положень - або в режимі опалення, або в режимі ГВП. Якщо він застряг у положенні опалення - котел нагріватиме радіатори, але гаряча вода з крана не з'являтиметься або буде ледве теплою. Якщо застряг у положенні ГВП - радіатори перестануть прогріватись, навіть коли ніхто не відкриває кран. Ще один симптом часткового клинування - гаряча вода є, але котел при цьому не переходить повністю на опалення: радіатори теплі, але не нагріваються до заданої температури. Причина в більшості випадків - накип або знос ущільнень. Клапан або промивають, або замінюють - залежно від ступеня зносу.
Засмічення датчика протоку
Датчик протоку (реле потоку) - це невеликий елемент з крильчаткою всередині, який обертається під тиском водопровідної води і сигналізує платі про початок водорозбору. При засміченні або накипі крильчатка перестає обертатись - плата не отримує сигналу і не перемикає котел у режим ГВП. Симптом: кран відкрито, але гаряча вода не з'являється, котел продовжує гріти опалення. Перший крок діагностики - кілька разів різко відкрити і закрити кран: іноді це зрушує крильчатку з місця. Якщо не допомогло - датчик знімають і промивають або замінюють.
Повітря в системі опалення
Повітряні пробки блокують циркуляцію теплоносія в окремих ділянках системи. Характерні симптоми: радіатор холодний зверху і теплий знизу, або окремі секції холодні; з'являється булькання і шум в трубах при роботі насоса. Вирішується стравлюванням повітря через крани Маєвського на кожному радіаторі. Якщо повітря з'являється регулярно - це сигнал або підсосу повітря через нещільне з'єднання, або зниження тиску в системі нижче 1 бара.
Низький тиск у контурі опалення
Робочий тиск у контурі опалення більшості настінних котлів - 1,5-2 бари в холодному стані. Якщо тиск падає нижче 0,8-1 бара, котел виходить на аварійну зупинку і виводить код помилки. Причини падіння тиску бувають двох типів: повільний витік - мікротріщина або нещільне з'єднання десь у системі, через яке теплоносій поступово виходить; і несправний розширювальний бак - якщо мембрана бака порвалась, він не компенсує розширення теплоносія і тиск стрибає під час нагріву, потім скидається через запобіжний клапан. Перший варіант лікується пошуком і усуненням витоку, другий - перекачуванням або заміною розширювального бака.
