Як влаштований бойлер і за яким принципом він працює?
- Загальна будова накопичувального бойлера
- Принцип роботи бойлера - покроково
- Електричний бойлер: конструкція і особливості роботи
- Газовий бойлер: конструкція і особливості роботи
- Вертикальні та горизонтальні бойлери - конструктивна різниця
- Бойлери непрямого нагріву - окремий клас пристроїв
- На що впливає об'єм і потужність бойлера
.webp)

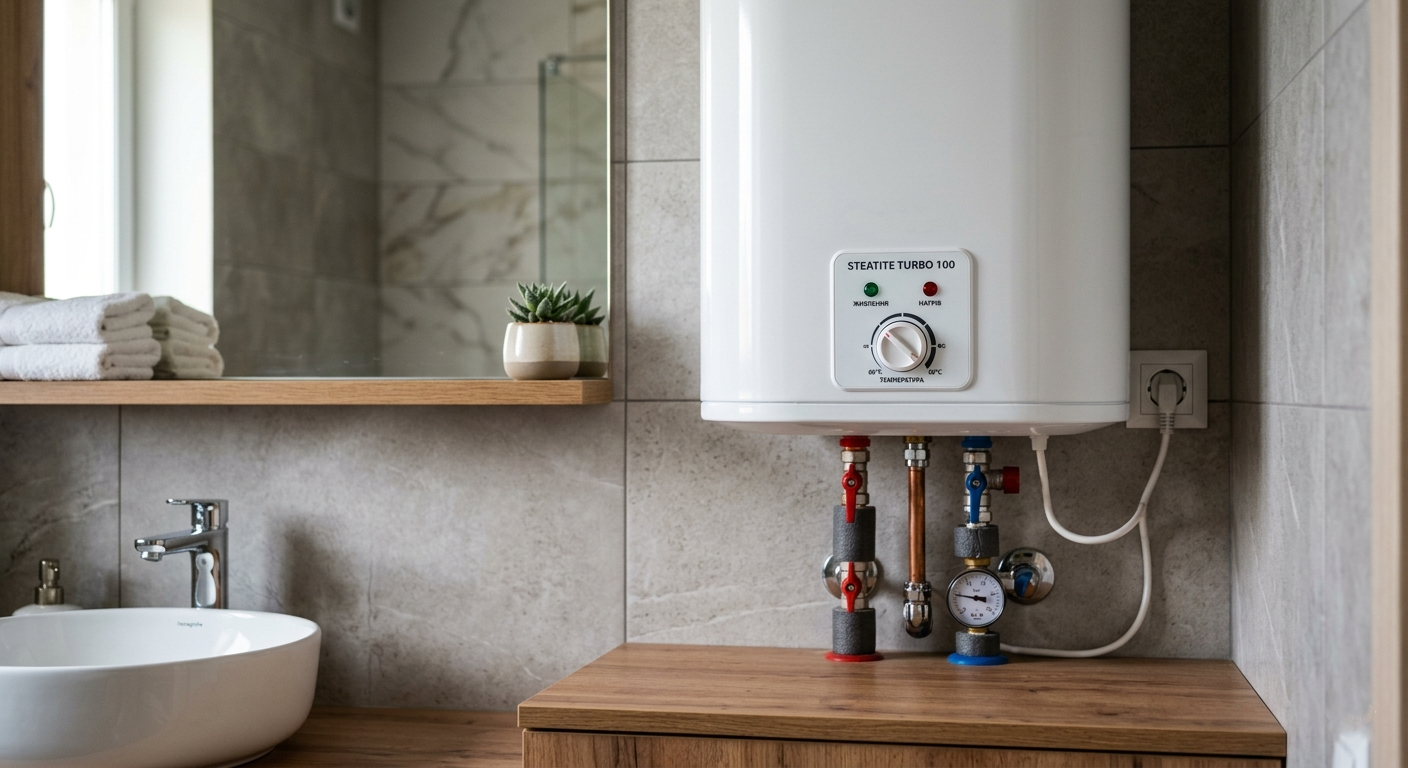

Бойлер - це накопичувальний водонагрівач, який нагріває і зберігає певний об'єм гарячої води в утепленому баку. На відміну від проточного нагрівача, він не залежить від напору в мережі і завжди тримає запас готової гарячої води. Розуміння того, як влаштований бойлер і як він працює, допомагає правильно його вибрати, обслуговувати і уникнути типових проблем - передчасного зносу, накипу, витікань.
Загальна будова накопичувального бойлера
Конструктивно будь-який накопичувальний бойлер - електричний чи газовий - складається з кількох ключових елементів. Зовні це закритий корпус з листової сталі, пластику або нержавіючої сталі. Всередині корпусу розташований внутрішній бак, а простір між ними заповнений шаром пінополіуретану товщиною 35-50 мм - він забезпечує теплоізоляцію і дозволяє воді залишатися гарячою до 20-24 годин без підігріву.
Внутрішній бак виготовляється зі сталі з захисним покриттям або нержавіючої сталі. Покриття буває трьох типів:
- Склоемаль - найпоширеніший і доступний варіант. Наноситься при температурі 850-900°C, утворює щільний захисний шар. Вразлива до різких перепадів температури і механічних ударів.
- Склофарфор - більш однорідне і хімічно стійке покриття, довговічніше за склоемаль. Зустрічається у бойлерах середнього і вищого цінового сегменту.
- Титанове напилення - найміцніший варіант, стійкий до корозії і температурних навантажень. Використовується в преміальних моделях.
Магнієвий анод - захисний стержень з магнієвого сплаву, вкручений у верхню частину бака. Він приймає на себе електрохімічну корозію замість стінок бака: магній як більш активний метал руйнується першим, захищаючи сталь. Анод потребує заміни кожні 1-2 роки залежно від якості води - у твердій воді він зношується вдвічі швидше.
На корпусі бойлера розміщені два патрубки: нижній - для підведення холодної води, верхній - для виводу гарячої. Така схема пов'язана з фізикою нагрітої рідини: гаряча вода легша і завжди піднімається вгору, тому забирається саме з верхньої зони. Холодна вода подається знизу через патрубок з розсікачем - він розсіює потік і запобігає змішуванню холодного і гарячого шарів всередині бака.
Термостат контролює температуру всередині бака і вмикає або вимикає нагрівач. Датчик термостата розміщений безпосередньо в баку або на ТЕНі. Більшість бойлерів мають робочий діапазон від +35 до +75°C - цього достатньо для побутових потреб. Окремо від основного термостата у кожному бойлері є термозахист - аварійне відключення при перегріві вище 85-95°C.
Запобіжний клапан встановлюється на підведенні холодної води і виконує дві функції: скидає надлишковий тиск при нагріванні (вода при нагріванні розширюється) і запобігає зворотному витоку гарячої води в магістраль при падінні тиску в мережі. Це обов'язковий елемент - без нього при нагріванні тиск у закритому баку міг би пошкодити корпус.
Принцип роботи бойлера - покроково
Робота накопичувального бойлера побудована на простому фізичному явищі - стратифікації: гаряча вода легша за холодну і завжди займає верхню частину бака, а холодна опускається вниз. Саме на цьому принципі базується вся схема руху води всередині пристрою.
Повний цикл роботи виглядає так. Коли ви відкриваєте кран гарячої води, гаряча вода з верхньої зони бака під тиском водопроводу надходить у систему. Одночасно зниження рівня в баку відкриває зворотний клапан - холодна вода починає надходити знизу через патрубок з розсікачем. Розсікач гасить швидкість потоку і не дає холодній воді підніматися вгору і змішуватися з гарячою - завдяки цьому на виході завжди стабільна температура, аж до моменту, коли бак практично повністю заповниться холодною водою.
Термостат фіксує зниження температури в баку і подає сигнал на вмикання нагрівача - ТЕНа або газового пальника. Нагрівач працює до досягнення заданої температури, після чого термостат відключає його. Далі бойлер просто утримує температуру: пінополіуретанова ізоляція забезпечує теплові втрати не більше 0,5-1°C на годину, тому за добу вода охолоне лише на 12-20°C залежно від товщини ізоляції і об'єму бака.
Електричний бойлер: конструкція і особливості роботи
В електричному бойлері воду нагріває трубчастий електронагрівач - ТЕН. Він розташований у нижній частині бака, де завжди знаходиться холодна вода, що забезпечує рівномірний і ефективний нагрів. ТЕНи бувають двох принципово різних конструкцій - мокрі і сухі, і від цього залежить безпека, довговічність і ціна пристрою.
Мокрий ТЕН
Мокрий ТЕН безпосередньо контактує з водою. Нагрівальна спіраль запресована всередині металевої трубки - зазвичай мідної або нержавіючої - і заповнена кварцовим піском як діелектричним наповнювачем. Такий ТЕН простий у виробництві, коштує дешевше і добре справляється зі своїм завданням у воді нормальної жорсткості.
Головний мінус - швидке накопичення накипу на поверхні трубки. У твердій воді (понад 7 мг-екв/л) шар накипу товщиною 1 мм вже підвищує енергоспоживання на 10%, а 3 мм - на 25-30%. При пошкодженні зовнішньої трубки виникає ризик пробою напруги у воду.
Сухий ТЕН
Сухий ТЕН поміщений у герметичну діелектричну колбу - зазвичай зі стеатиту або спеціального склокераміку - і не контактує з водою безпосередньо. Нагрівальна спіраль гріє колбу, колба гріє воду через стінку. Такий підхід повністю виключає електричний пробій у воду навіть при пошкодженні спіралі.
Сухий ТЕН накопичує накип повільніше, а при виході з ладу замінюється лише спіраль без демонтажу всього елемента. Бойлери з сухим ТЕНом коштують на 15-30% дорожче, але мають більший ресурс - виробники заявляють 50 000 годин роботи проти 30 000 у мокрих аналогів.
Термостат і захисні системи
Стандартний термостат в електричному бойлері підтримує температуру в діапазоні +35...+75°C. Оптимальна робоча температура для побутового використання - 55-60°C: при ній вода досить гаряча для змішування з холодною, а накип утворюється значно повільніше, ніж при +70°C і вище. Для профілактики легіонельозу (бактерія гине при +60°C і вище) рекомендується раз на місяць нагрівати воду до максимуму.
Окрім основного термостата, кожен бойлер обладнаний аварійним термозахистом - він спрацьовує при +85-95°C і відключає ТЕН навіть якщо основний термостат вийшов з ладу. Після спрацювання аварійного захисту його потрібно скинути вручну - самостійне повторне вмикання не передбачено з міркувань безпеки.
Газовий бойлер: конструкція і особливості роботи
Газовий бойлер схожий на електричний за загальною схемою: утеплений бак, магнієвий анод, термостат, патрубки подачі холодної і виводу гарячої води. Але спосіб нагріву принципово інший - воду нагріває газовий пальник, розташований під баком, а не ТЕН всередині нього.
Ключовий конструктивний елемент газового бойлера - димар, що проходить крізь увесь бак по центральній вертикальній вісі. Гарячі продукти згоряння від пальника піднімаються по цій трубі вгору і виходять через витяжку. Всередині димаря встановлений розсікач - металева спіраль або пелюсткова вставка, яка уповільнює рух газів і збільшує площу теплообміну. Завдяки цьому до 85-90% тепла від газів передається воді ще до виходу через витяжку.
Газові бойлери нагрівають воду значно швидше за електричні: бойлер на 100 літрів з пальником потужністю 2 кВт нагрівається за 1-1,5 години, тоді як електричний з ТЕНом 2 кВт - за 3-4 години. При потужності пальника 3-4 кВт (типово для газових бойлерів середнього класу) час нагріву скорочується до 40-60 хвилин.
Управляє пальником електронний блок разом з термостатом. При зниженні температури у баку нижче заданої блок подає команду на розпалювання. Більшість сучасних газових бойлерів мають п'єзорозпалювання або електронний запал - постійне чергове полум'я, характерне для старих моделей, зустрічається рідко. Після досягнення заданої температури термостат перекриває газ і пальник гасне.
Важлива особливість монтажу газового бойлера - обов'язкове підключення до димоходу для відведення продуктів згоряння. Це вимагає окремого проектування вентиляції і узгодження з газовою службою. Конденсат, що утворюється в нижній частині димаря, відводиться через дренажне кільце під пальником - його потрібно регулярно очищати при технічному обслуговуванні.
Вертикальні та горизонтальні бойлери - конструктивна різниця
Форма і орієнтація бака - не просто питання зручності монтажу. Вона безпосередньо впливає на те, наскільки ефективно бойлер утримує температуру і як довго на виході зберігається стабільно гаряча вода.
У вертикальному бойлері стратифікація - розшарування гарячої і холодної води - працює максимально ефективно. Гаряча вода займає верхню третину бака, холодна тримається знизу, і межа між шарами чітка. Завдяки цьому при споживанні гарячої води з верхнього патрубка температура на виході залишається стабільною майже до повного вироблення запасу. Наприклад, з вертикального бойлера на 80 літрів при температурі 60°C реально отримати 100-110 літрів комфортної води після змішування з холодною - через те, що вода у верхній зоні не встигає охолонути від підживлення знизу.
У горизонтальному бойлері та сама фізика працює проти ефективності: гаряча і холодна вода розділені по горизонталі, шари значно тонші і швидше перемішуються при русі рідини. Температура на виході починає падати раніше, ніж бак реально вироблений. На практиці це означає, що горизонтальний бойлер на 80 літрів дасть приблизно на 15-20% менше комфортної гарячої води, ніж вертикальний такого ж об'єму.
Горизонтальний монтаж виправданий лише тоді, коли немає іншого варіанту - наприклад, низька стеля або вузький простір між шафами. Деякі моделі універсальні: їх можна встановлювати як вертикально, так і горизонтально - ТЕН і патрубки в таких бойлерах переставляються під потрібну орієнтацію. Якщо є вибір - завжди краще вертикальна установка.
Бойлери непрямого нагріву - окремий клас пристроїв
Бойлер непрямого нагріву зовні схожий на звичайний накопичувальний водонагрівач, але всередині замість ТЕНа розміщений змійовик - спіральна трубка, по якій циркулює гарячий теплоносій від опалювального котла. Вода в баку нагрівається не від електрики чи газу безпосередньо, а через стінку змійовика від тепла котла.
Головна перевага такої схеми - висока продуктивність при низьких витратах. Котел потужністю 24 кВт може нагріти 150 літрів води в бойлері непрямого нагріву за 20-30 хвилин - у 4-6 разів швидше, ніж електричний ТЕН тієї ж ефективної потужності. При цьому додаткові витрати на нагрів мінімальні: котел і так працює для опалення, а підігрів води - лише додаткове навантаження на вже наявне обладнання.
Ефективність змійовика визначається його площею поверхні. У стандартних моделях вона становить 0,5-1,5 м2; - чим більша площа, тим швидший теплообмін і менше часу займає нагрів. Деякі бойлери непрямого нагріву мають два змійовики: один підключається до котла опалення, другий - до сонячного колектора або іншого джерела тепла, що робить систему комбінованою.
Мінус очевидний: такий бойлер працює тільки при увімкненому котлі. У перехідний сезон, коли опалення вже виключене, а гаряча вода потрібна - доведеться або знову запускати котел, або мати резервний електричний ТЕН. Більшість сучасних бойлерів непрямого нагріву мають вбудований ТЕН 1,5-3 кВт саме для таких випадків.
На що впливає об'єм і потужність бойлера
Два параметри, від яких залежить практична зручність використання бойлера - це об'єм бака і потужність нагрівача. Помилка в будь-якому з них призводить або до постійної нестачі гарячої води, або до зайвих витрат на обладнання і електроенергію.
Як розрахувати потрібний об'єм
Стандартний орієнтир - 30-50 літрів на одну людину для щоденного душу і побутових потреб. Але реальна цифра залежить від звичок і сценарію використання. Для сім'ї з двох людей бойлер на 50 літрів - мінімальний варіант, на 80 літрів - комфортний. Для трьох-чотирьох людей оптимальний об'єм - 100-120 літрів, для п'яти і більше - від 150 літрів.
Якщо в будинку є ванна, а не тільки душ - закладайте більший запас: наповнення стандартної ванни об'ємом 150-180 літрів вимагає від 80 до 100 літрів гарячої води (решта - холодна при змішуванні). Бойлер на 80 літрів для такого сценарію вже недостатній - вода закінчиться до того, як ванна наповниться.
Як потужність впливає на час нагріву
Потужність ТЕНа визначає, як швидко бойлер відновлює запас гарячої води після витрачення. Час нагріву можна розрахувати за простою формулою: об'єм (л) × різниця температур (°C) × 1,16 / потужність (Вт). Наприклад, нагрів 80 літрів з +15°C до +60°C при потужності 2 кВт займе близько 2,1 години, при потужності 3 кВт - близько 1,4 години.
Для бойлерів до 100 літрів стандартна потужність ТЕНа - 1,5-2 кВт. Для об'ємів 120-200 літрів краще вибирати моделі з ТЕНом 2,5-3 кВт - інакше після активного використання ранком доведеться чекати нагріву 4-5 годин. Важливо також переконатися, що електропроводка витримує навантаження: ТЕН 2 кВт споживає близько 9 А, ТЕН 3 кВт - близько 13,6 А, тому для потужних моделей потрібна окрема лінія з автоматом на 16-20 А.
Газові бойлери мають значно вищу потужність пальника - зазвичай 2-6 кВт - тому відновлюють запас гарячої води значно швидше за електричні при однаковому об'ємі бака. Для великих сімей або будинків з кількома санвузлами газовий бойлер або бойлер непрямого нагріву практичніші за електричні моделі великого об'єму.
