Канальні вентилятори

Канальний вентилятор працює всередині повітроводу, а не на видимій стіні кімнати, і саме в цьому його суть. Пристрій ставлять у розрив каналу, ховають у підвісній стелі, шахті чи за коробом, тож у приміщенні лишається тільки решітка або дифузор, а сам мотор не муляє око. Осьовий або відцентровий ротор нагнітає повітря, продавлює його крізь довгу трасу з поворотами і викидає назовні чи, навпаки, всередину будинку. Через це канальні вентилятори беруть там, де важлива і тяга, і акуратний вигляд: у витяжних лініях санвузлів, кухонь, гардеробних, а також у припливних каналах, які подають свіже повітря в кімнати. Далі розберемо, чим таке рішення відрізняється від настінного, як зіставити діаметр каналу з продуктивністю і на які параметри дивитися перед касою.

Чим канальний вентилятор різниться від настінного витяжного

Плутанина тут звична, хоча завдання в приладів різні. Настінний витяжний вентилятор кріпиться на видимій частині стіни біля отвору і працює на короткій ділянці: витягнув повітря з санвузла й одразу віддав його в коротку шахту. Він майже не створює тиску і глухне, щойно повітровід стає довгим або має два-три коліна. Для отвору поряд зі стіною цього досить, а от коли витяжка йде через усю квартиру до спільного стояка, короткого приладу вже не вистачає.

Канальний варіант вбудовують у саму трасу, тому він тягне повітря з кількох приміщень одразу і долає опір довгого каналу. Його проєктують під певний статичний тиск, тож потік тримається навіть тоді, коли повітровід тягнеться на кілька метрів, звужується і повертає. Саме тому для розгалуженої вентиляції беруть модель у повітропровід, а не побутову настінну витяжку, яка задихнеться на першому ж коліні. Різниця не в потужності мотора як такій, а в напорі: настінний женe повітря на видих майже без опору, канальний продавлює його крізь усю мережу каналів.

Осьові та відцентрові: напір проти потоку

За типом крильчатки прилади поділяють на осьові й відцентрові, і від цього залежить, що виходить краще. Осьовий гонить велику кількість повітря при невеликому опорі: крильчатка нагадує пропелер і штовхає потік уздовж осі. Таке рішення ідеальне для короткої прямої траси з високою витратою, але сила падає, щойно канал стає довгим і закрученим. Відцентровий тип має колесо на кшталт равлика і розганяє повітря до країв корпусу, створюючи високий статичний тиск. Він упевнено продавлює довгі повітроводи з кількома колінами й вузькими ділянками, тому на розгалужені системи ставлять саме його.

Є і змішаний варіант з діагональною крильчаткою, яка дає одночасно пристойний потік і достатній напір. Такий канальний вентилятор поводиться гнучко і на короткій, і на помірно довгій трасі, тому його часто беруть, коли конфігурацію каналу до кінця не прораховано. Вибір простий за логікою: траса довга й з поворотами, потрібен напір і відцентрове колесо; траса коротка й пряма, вистачить осьового з великим потоком. Помилка тут коштує тяги, бо осьовий на довгому каналі просто не дотягне повітря до виходу.

Форма корпусу, шум і автоматика

Форму корпусу підбирають під переріз повітроводу без хитрощів: круглий ставиться в круглий канал, прямокутний у прямокутний. Круглі моделі стикуються з гнучкими та жорсткими трубами діаметром 100, 125, 150, 200, 250 чи 315 мм, монтуються швидко через хомути й ущільнення, займають мало місця і найчастіше йдуть у квартири та приватні будинки. Прямокутні зручні там, де траса схована у вузькій підвісній стелі: плаский переріз краще вписується у висоту, тому таку форму беруть у магазини, кафе, офіси й комерційні витяжні системи з великою витратою.

Гучність виходить на перший план, коли канал проходить над спальнею, дитячою чи вітальнею. Звичайний прилад чутно як рівний гул, і вночі це заважає. Шумоізольований корпус гасить проблему: між ротором і зовнішньою оболонкою закладено звукопоглинальний шар, що приглушує вібрацію мотора і свист повітря. Мотор на підшипниках кочення живе довше й гуде рівніше, а модель з електронно-комутованим двигуном плавно скидає оберти на нічному режимі й стає майже нечутною. Гумові вставки на фланцях розв'язують корпус із повітроводом і не пускають вібрацію на металеву трасу, яка інакше рознесла б звук по всьому будинку. Для комор і технічних зон переплачувати за ізоляцію сенсу мало, там досить базового корпусу.

Керують такою технікою рідко простим вимикачем, бо прилад схований у трасі. Таймер вимикання лишає вентиляцію попрацювати ще кілька хвилин після того, як людина вийшла із санвузла. Датчик вологості вмикає прилад сам, коли після душу зростає волога. Датчик руху запускає потік на вхід у приміщення, а регулятор обертів розділяє денний потужний режим і тихий нічний. Зворотний клапан на виході не пускає холод і запахи зі стояка назад у кімнату, коли мотор стоїть.

Як підібрати канальний вентилятор

Підбір рухається від каналу до автоматики, а не навпаки, і кроки тут прості:

• виміряйте діаметр повітроводу, бо переріз задає базову продуктивність і форму корпусу
• порахуйте потрібний повітрообмін у кубометрах за годину під конкретну кімнату
• прикиньте довжину траси й кількість поворотів, щоб узяти запас за тиском
• виберіть тип крильчатки: осьовий на коротку пряму лінію, відцентровий чи змішаний на довгу розгалужену
• зважте, чи проходить канал біля спалень, і там беріть шумоізольований корпус
• додайте автоматику під сценарій: таймер, датчик вологості, регулятор обертів, зворотний клапан

Малий діаметр не прокачає велику витрату навіть на потужному моторі, тож переріз каналу і повітрообмін мають відповідати одне одному. У довгій трасі з поворотами частину напору з'їдає опір, тому прилад беруть з запасом за тиском, аби він продавив повітря до кінця каналу, а не заглух на середині.

На що зважати: діаметр, продуктивність, тиск, шум, керування

Перед покупкою варто пройтися по кількох параметрах, і кожен вирішує окрему частину задачі:

• діаметр каналу: 100, 125, 150, 200, 250 чи 315 мм під переріз вашої труби
• продуктивність у кубометрах за годину: від близько 100 для санвузла до кількасот для стояка
• статичний тиск: чим довша й закрученіша траса, тим важливіший напір
• шум: біля житлових кімнат потрібен шумоізольований корпус і тихий мотор
• керування: таймер, датчик вологості чи руху, регулятор обертів, зворотний клапан

Тепер про те, як переріз каналу зіставити з приміщенням. Для санвузла й окремого туалету зазвичай вистачає діаметра 100 мм: прилад дає близько 100 кубометрів за годину і повністю оновлює повітря в невеликій кімнаті. Кухня генерує більше вологи, запахів і тепла, тому для неї беруть 125 або 150 мм з продуктивністю 180-350 кубометрів. Діаметри 200, 250 і 315 мм закривають спільні витяжні стояки, гардеробні, невеликі кафе й магазини, де потік сягає кількасот кубометрів і вище. Нижче зведено, який переріз під яку витрату й приміщення пасує.

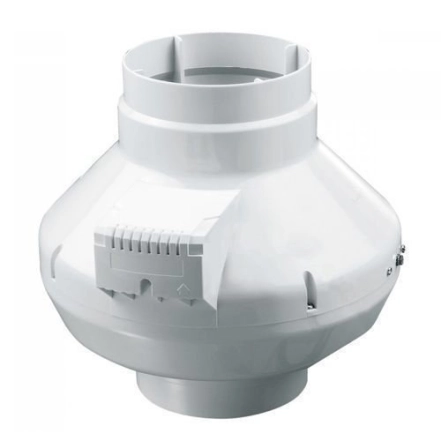

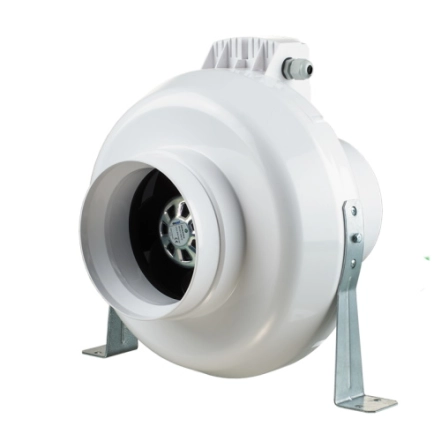

ТОП-5 канальних вентиляторів

Щоб не гортати весь каталог руками, гляньте на добірку моделей, які найчастіше беруть під санвузол, кухню та комерційні траси. Вони перекривають типовий діапазон за діаметром каналу, продуктивністю й типом крильчатки, тож робочий варіант можна вибрати прямо звідси.

Купити канальний вентилятор в магазині BOM

Щоб не помилитися, спершу визначте діаметр повітроводу і потрібний повітрообмін, а вже потім дивіться на тиск, форму корпусу й гучність. Для санвузла вистачить круглої моделі 100 мм, для кухні беруть 125-150 мм, для довгих розгалужених трас потрібен відцентровий чи змішаний тип із запасом за напором, а біля спалень варто взяти шумоізольований корпус. Якщо канал прокладено у вузькій стелі комерційного приміщення, дивіться на прямокутні моделі.

У магазині BOM зібрані канальні вентилятори під побутові та комерційні задачі: круглі й прямокутні, осьові та відцентрові, звичайні й шумоізольовані, з діаметрами від 100 до 315 мм і продуктивністю від невеликого санвузла до цілого магазину. У картці кожної моделі вказано діаметр, продуктивність у кубометрах за годину і напір, тож зіставити параметри з вашою трасою нескладно. Консультанти допоможуть підібрати канальний вентилятор під конкретну довжину каналу й кількість поворотів, а доставка працює по всій Україні. Оформлюйте замовлення і отримайте прилад, який тихо й надійно провітрюватиме приміщення роками.
