Сонячні панелі

Сонячна панель це фотоелектричний модуль, який перетворює сонячне світло на електрику напряму, без пального й рухомих частин. Усередині працюють кремнієві фотоелементи: коли на пластину падає світло, у ній виникає рух заряджених частинок, і на виводах з'являється постійний струм. Один модуль складається з десятків таких елементів під захисним склом, з'єднаних у суцільне поле. Сонячні панелі однаково цікаві власнику приватного будинку, який хоче зменшити рахунки за електрику, і тому, хто збирає резервне живлення на випадок відключень.

У каталозі є модулі різної потужності й типу: компактні портативні на 100 та 200 Вт для похідних станцій і стаціонарні фотомодулі на 375, 460, 500, 545, 610, 620 та 625 Вт для дахових і наземних систем. Нижче розібрано, як влаштований фотоелемент, чим монокристал відрізняється від полікристала, скільки енергії дає панель певної потужності та як вона поєднується з інвертором, контролером MPPT і акумуляторами.

Як фотоелемент перетворює світло на постійний струм

В основі кожного модуля лежить напівпровідник, найчастіше кремній. Фотон світла вибиває електрон у кристалі, а внутрішнє поле елемента спрямовує ці електрони в один бік, тож на контактах формується постійний струм. Панель нічого не спалює й не має рухомих частин, тому працює тихо та довго. Реагує вона саме на світло, а не на тепло: у ясний морозний день модуль нерідко віддає більше, ніж у спекотний полудень, бо перегрів кремнію трохи знижує віддачу.

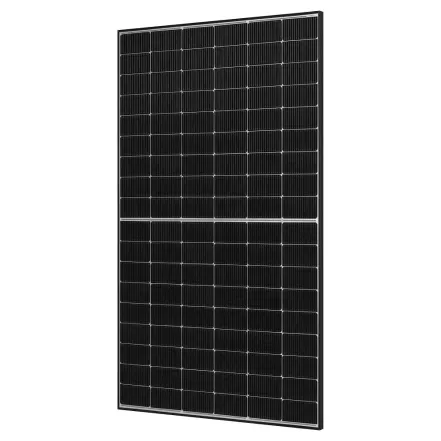

Окремий елемент дає невелику напругу, тому елементи з'єднують послідовно й паралельно, щоб вийти на робочі значення системи. Сучасні панелі складають із половинчастих елементів (half cell), завдяки чому модуль менше втрачає в тіні й нагріві. Двосторонні (bifacial) фотомодулі мають прозору тильну сторону й додатково збирають світло, відбите від даху чи землі, що додає кілька відсотків до вироблення. Сонячна панель на виході дає постійний струм, і саме з цього випливає вся подальша обв'язка з інвертором та акумуляторами.

Монокристал і полікристал: різниця фотомодулів

Модулі різняться насамперед типом кремнієвого елемента. Монокристалічний модуль вирощують з одного суцільного кристала, тому він має рівномірний темний, майже чорний колір і найвищий ККД у діапазоні приблизно 20-22 відсотки. Через це монокристал на ту саму потужність займає меншу площу, зате коштує дорожче. Полікристалічна панель складається з багатьох дрібних кристалів, має синюватий відтінок, дещо нижчий ККД близько 16-18 відсотків і потребує більшої площі на кіловат, проте ціна за ват у неї нижча.

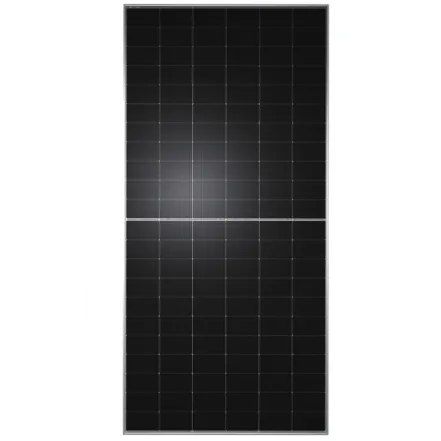

Окрема гілка це монокристал N-type із двостороннім склом, у якого ККД сягає приблизно 21-23 відсотків, а тильна сторона добирає відбите світло. Практичний висновок простий. Коли площа даху обмежена й хочеться зняти максимум кіловат з квадратного метра, беруть монокристал або двосторонні N-type фотомодулі. Якщо ж місця вдосталь, а бюджет важливіший, полікристал дає більше потужності за ті самі гроші.

Потужність модуля у ватах і вироблення енергії

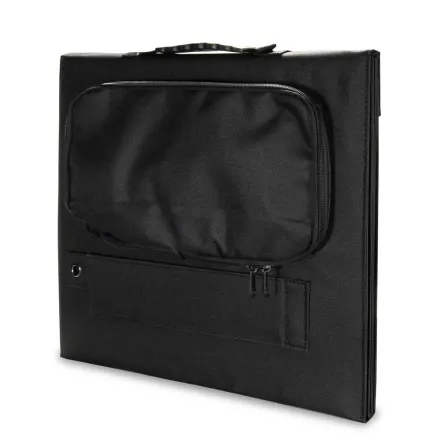

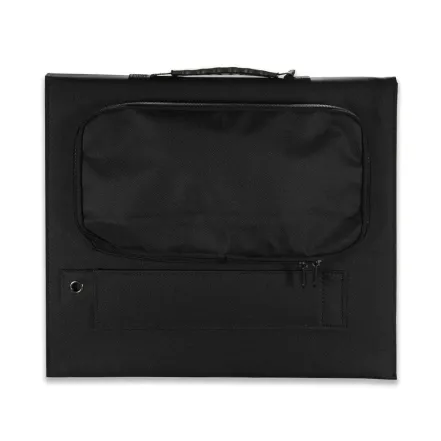

Потужність фотомодуля вимірюють у ватах і вказують для стандартних умов яскравого сонця. Це піковий показник: панель на 550 Вт у найкращий момент дня віддає близько 550 Вт, а за добу назбирує стільки, скільки дозволить реальна погода й кут падіння променів. Портативні модулі на 100 та 200 Вт розраховані на зарядку станцій і невеликих акумуляторів, а стаціонарні на 400-625 Вт формують основне поле дахової чи наземної електростанції.

Груба орієнтовна оцінка добового вироблення для України виглядає так. Панель 100 Вт віддає приблизно 0,4-0,5 кВт·год за сонячний літній день і підходить для похідної станції чи підзарядки гаджетів. Модуль 200 Вт дає близько 0,8-1 кВт·год і живить освітлення, роутер, невелику побутову дрібницю. Панель на 450-550 Вт назбирує десь 2-2,5 кВт·год за ясний день і стає базовою одиницею дахового масиву. Двосторонні модулі на 610-625 Вт додають ще кілька відсотків за рахунок тильної сторони й зменшують кількість фотомодулів на ту саму потужність. Щоб перекрити типове домашнє споживання, панелі об'єднують у масив з кількох чи кількох десятків штук: чим більша сумарна потужність поля, тим більше кіловат-годин ви знімаєте й тим відчутніша економія на рахунках.

Сонячна станція та типи систем: мережева, автономна, гібридна

Сама по собі панель віддає постійний струм, а розетки в домі працюють на змінному, тому фотомодуль не використовують поодинці. Він працює у складі сонячної станції, і базовий комплект складається з таких частин:

• фотоелектричні модулі, з'єднані в масив потрібної потужності
• інвертор, що перетворює постійний струм на змінний 230 В і синхронізує роботу системи
• контролер заряду MPPT, який знаходить оптимальну робочу точку масиву й віддає максимум енергії в батареї навіть за змінної хмарності
• акумулятори для запасу енергії на вечір, ніч і час відключень
• кріплення, кабелі з роз'ємами та захисна автоматика

Далі схема залежить від того, чи є поруч мережа й наскільки автономним має бути будинок. За цим фотомодулі збирають у три типові конфігурації, зведені в таблиці.

Головна перевага гібридної та автономної схем у тому, що коли зникає напруга, система переходить на власне сонце й накопичену енергію без ручних перемикань. У готовій збірці сонячна електростанція поєднує панелі, інвертор, MPPT-контролер і акумулятори в один вузол, тож живлення не переривається навіть без мережі. Підбираючи фотомодулі, орієнтуйтеся на потужність інвертора та ємність акумуляторів, щоб масив і накопичувач були збалансовані між собою.

На що зважати при виборі панелей

Паспортна потужність показує можливості модуля в ідеалі, а на практиці врожай енергії коливається протягом дня й року. Перед покупкою варто пройтися за кількома орієнтирами:

• тип модуля: монокристал під обмежену площу й високий ККД, полікристал під вільний бюджет і достатнє місце, двосторонній N-type там, де важлива кожна крапля вироблення
• потужність у ватах: портативні 100-200 Вт під станції, стаціонарні 375-625 Вт під дахове чи наземне поле, а сумарну потужність масиву рахують під власне споживання
• інвертор і контролер MPPT: їхня потужність та струм заряду мають відповідати масиву, інакше частина сонця пропаде даремно
• місце й орієнтація: для нашої широти панелі ставлять на південь під кутом близько 30-35 градусів, на відкритій ділянці без затінення від димаря чи дерева
• ємність акумуляторів: чим більший нічний запас потрібен, тим ємніша батарея під масив

Через ці чинники систему завжди рахують із запасом, орієнтуючись на середньорічне сонячне світло в конкретному регіоні, а не лише на цифру потужності на етикетці. Затінення навіть частини панелі зрізає струм усього ланцюга, а пил і сніг на склі знижують віддачу, тож місце обирають відкрите й час від часу очищають поверхню. Якісний фотомодуль розрахований на десятиліття роботи, і виробники зазвичай дають гарантію на вироблення близько 25 років.

ТОП-5 сонячних панелей

Нижче зібрані модулі, які найчастіше беруть під дахові, наземні та резервні системи, зведені в одну таблицю для порівняння за типом елемента, потужністю й ККД.

Купити сонячну панель в магазині BOM

Підбір починається з площі даху та власного споживання: спершу прикидають, скільки кіловат-годин треба знімати за день, а тоді вирішують, який тип елемента брати й у якій кількості. Далі під масив підбирають інвертор потрібної потужності, контролер MPPT і ємність акумуляторів, щоб автономна чи гібридна система працювала без просідань у похмурі дні.

У каталозі зібрані сонячні панелі під різні задачі: портативні на 100 та 200 Вт для похідних і резервних станцій, потужні стаціонарні фотомодулі на 375-625 Вт для дахових і наземних електростанцій, монокристалічні та двосторонні N-type модулі з подвійним склом. Для кожної позиції вказано потужність у ватах, тип елемента та ККД, тож варіанти легко порівняти. Щоб купити сонячну панель під свій бюджет, додайте потрібні модулі в кошик або замовте консультацію: спеціаліст розрахує кількість панелей під ваше споживання, підкаже сумісний інвертор та накопичувач. Оформлення доступне онлайн, з доставкою по Україні й гарантією від виробника.
