Мідні труби

Мідні труби - це метал для інженерних систем, який працює десятиліттями там, де полімер спокушає швидшим і дешевшим монтажем. Мідь не боїться перепадів температури, не старіє від ультрафіолету й тримає високий тиск без утоми металу. Тому трубу з міді беруть в опалення, гаряче водопостачання, холодильні контури й газові магістралі, коли довговічність важить більше за миттєву економію на матеріалі. У цьому каталозі зібрані діаметри від тонких кліматичних трубок до магістральних розмірів і два робочі стани металу, щоб під кожну трасу знайшовся точний діаметр і потрібна жорсткість.

Де застосовують мідну трубу

Сфера застосування міді ширша, ніж у більшості полімерних аналогів, і кожна ніша спирається на конкретну властивість металу. В опаленні труба спокійно переносить високу температуру теплоносія й не деформується від постійних циклів нагрів-охолодження, тому лягає і в радіаторну розводку, і в контури теплої підлоги. У водопостачанні цінують гладку внутрішню стінку: на ній майже не осідає накип, а бактерії на міді не розмножуються, що додає воді гігієнічності на роках служби.

Окрема велика ніша - кліматична техніка. Труба для кондиціонера з'єднує зовнішній і внутрішній блоки, проводить фреон під тиском і не випускає його назовні. Ось де мідну трубу застосовують найчастіше:

• опалення - радіаторні гілки й тепла підлога, де теплоносій нагрітий і циклів нагріву багато
• гаряче та холодне водопостачання - завдяки гладкій стінці й мінімальному відкладенню накипу
• кондиціонери й холодильні лінії - фреонові траси, що працюють у парі з ізоляцією проти конденсату
• газові розводки - там, де потрібна повна герметичність і стійкість з'єднань під тиском
• промислові та медичні контури зі стисненим повітрям і технічними газами

Відпалена й невідпалена мідь: стан металу на монтажі

Стан металу вирішує, як труба поводитиметься в руках майстра, і цей параметр звіряють раніше за діаметр. Відпалена, або м'яка, мідь проходить додаткове нагрівання, після якого метал стає пластичним і забуває набуту при протягуванні твердість. Така труба гнеться руками на плавних радіусах, а на точних кутах її формують трубогином без зламів і заломів. Постачають відпалену трубу здебільшого в бухтах по 25 або 50 метрів, тому нею зручно тягнути довгі безшовні траси кондиціонерів, теплої підлоги й прихованих ділянок водопостачання, де кожен зайвий стик небажаний.

Невідпалена, тверда мідь фінального відпалу не проходить: набута при протягуванні нагартованість нікуди не дівається, і метал тримає геометрію після різання. Таку трубу ріжуть на прямі штанги завдовжки близько 5 метрів, і саме нею роблять акуратні видимі стояки, колектори та рівні магістралі, де важлива чітка лінія без провисань. Між цими станами є проміжний варіант - напівтверда труба, що поєднує помірну гнучкість із достатньою жорсткістю й іде як у бухтах, так і в прутках. Одна мідна труба в м'якому стані обходиться без єдиного паяного шва на десятках метрів траси, інша в твердому дає рівну видиму лінію, тож стан підбирають під характер ділянки, а не навпаки.

Діаметр і товщина стінки: на що зважати при виборі

Розмір труби підбирають під витрату середовища й тиск у системі. У побутових і напівпромислових задачах найчастіше працюють діаметри 6, 8, 10, 12, 15, 18 та 22 мм, а для більших витрат додаються 28 і 35 мм. Тонкі трубки 6-10 мм ідуть на кліматичні й холодильні лінії та підведення приладів, діаметри 15-22 мм беруть на основні гілки опалення й водопостачання. Товщина стінки в ходовому діапазоні становить 0,8-1,5 мм: чим більший діаметр і робочий тиск, тим товща стінка потрібна.

Помилка в цій парі параметрів обходиться або переплатою за метал, або слабким місцем на трасі. Ось на що варто зважати перед замовленням:

• стан металу під спосіб монтажу - м'яка бухта під гнуття прихованих трас, тверда штанга під пайку рівних ділянок
• діаметр за потрібною пропускною здатністю, а не «із запасом навмання», щоб не гальмувати потік і не платити зайве
• товщина стінки під тиск - 0,8-1,0 мм на типові побутові контури, 1,2-1,5 мм на ділянки з підвищеним тиском і великий діаметр
• звірка зовнішнього діаметра й стінки разом, бо однаковий зовнішній розмір при різній стінці дає різний внутрішній прохід
• для кондиціонера орієнтуються на дюймові позначення трас, наприклад 1/4 та 3/8, яким відповідають свої метричні діаметри трубки
• запас на гнуття - радіус вигину, трубогин чи пружина всередині, щоб тонка стінка не зламалася на куті

Пайка, прес та ізоляція: як збирають мідний контур

Мідний контур збирають двома основними способами, і кожен має свою зону впевненого застосування. Капілярна пайка дає монолітний нероз'ємний шов: труба входить у розтруб, зазор заповнюється припоєм під пайку, і з'єднання витримує високу температуру та тиск. Метод класичний для опалення, газу й холодильних ліній, хоча й потребує пальника, флюсу та акуратності. Прес-з'єднання, навпаки, обходиться без відкритого вогню: трубу заводять у прес-фітинг із ущільнювальним кільцем і обтискають інструментом за кілька секунд, що зручно в приміщеннях з готовим оздобленням. Різати трубу під будь-який метод краще труборізом, щоб торець лишався рівним і без задирок.

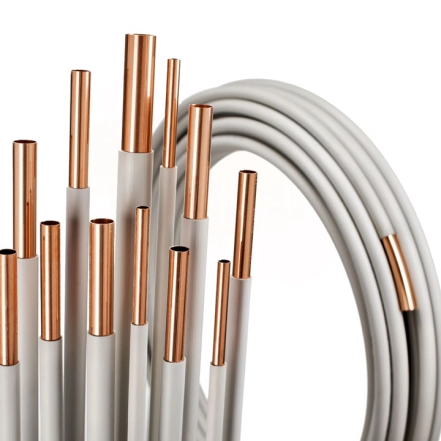

На холодильних і кондиціонерних лініях мідь працює в парі з ізоляцією. Спінений утеплювач не дає конденсату осідати на холодній поверхні, знижує тепловтрати й приглушує шум потоку, а готова труба в ізоляції з бухти виходить захищеною одразу по всій довжині. В опаленні та гарячому водопостачанні той самий утеплювач зменшує втрати тепла на транзитних ділянках і бере на себе нагрів прилеглих конструкцій.

Стан і діаметр під задачу: як зіставити

Щоб не тримати всі відмінності в голові, зведемо стани металу докупи. Таблиця показує, як форма постачання й спосіб формування труби прив'язані до реальної задачі монтажу.

ТОП-5 мідних труб

Нижче зібрані п'ять позицій, які найчастіше беруть під побутові й напівпромислові системи - від тонких кліматичних трубок 6-10 мм у бухтах до магістральних діаметрів 28 і 35 мм у штангах. Зіставте стан металу, діаметр і товщину стінки, щоб вибрати трубу під свою трасу.

Купити мідну трубу в магазині BOM

У каталозі BOM зібрані мідні труби у м'якому, напівтвердому й твердому стані, у бухтах і прутках, з діаметрами від тонких кліматичних трубок до магістральних розмірів. Тут можна підібрати трубу під опалення, водопостачання, кондиціонування чи газову лінію, звірити діаметр і товщину стінки з тиском у системі та одразу докупити ізоляцію під обраний спосіб монтажу. Актуальні ціни, наявність на складі й доставка по Україні дають замовити мідні труби швидко й без зайвих узгоджень, а консультанти підкажуть розмір, якщо ви вагаєтеся між станами металу чи діаметрами.
