Модулі керування

Модуль керування це виконавчий блок автоматики опалення, який приймає сигнали від кімнатних термостатів і датчиків та за закладеною логікою керує насосом, приводами контурів і зонами теплої підлоги чи радіаторів. Він не просто замикає коло під запит, а зіставляє стан усіх зон між собою й вирішує, який контур відкрити, коли запустити циркуляцію та коли попросити котел додати тепла. Саме тут живе виконавча логіка системи: термостат лише вимірює температуру, привід лише прочиняє клапан, а блок поєднує ці елементи в один узгоджений вузол. Без нього тепла підлога стає однією великою зоною без роздільного регулювання, тож модуль перетворює набір труб і датчиків на керовану зональну систему.

Модуль керування як виконавчий центр із власною логікою

Блок стоїть у центрі схеми, і від його роботи залежить поведінка кожної кімнати. У вузол зонального керування входять кімнатні термостати, сервоприводи на виходах колектора, циркуляційний насос і джерело тепла. Кожен із цих елементів сам по собі мало що вирішує. Термостат подає запит, привід відпрацьовує команду, а зводить усе докупи контролер, який тримає в голові стан усіх зон одночасно й видає команди у правильному порядку. Це і відрізняє керуючий блок від простого реле: реле лише вмикає навантаження за сигналом, а тут працює послідовність рішень.

Кріплять такий блок на din-рейку в колекторній шафі або просто на стіну поряд із гребінкою. Клеми під термостати підписані за номерами зон, окремі виходи відведені під сервоприводи, ще є контакти під насос і безпотенційний вихід на котел. Через це вся розводка збирається в одному місці, а не тягнеться хаотично по будинку. Коли потрібна діагностика, майстер відкриває одну шафу й бачить перед собою весь вузол керування, а не шукає реле по кутках. Ця охайність згодом економить години на обслуговуванні.

Що приймає блок від термостатів і чим він керує

Робота починається з кімнати. Термостат порівнює задане значення з фактичним і, якщо стало прохолодно, надсилає запит на тепло. Модуль керування опаленням приймає цей запит і подає живлення на привід того контуру, що відповідає за кімнату. Привід відкриває клапан на колекторі, і підігріта вода йде саме в потрібну петлю. Так кожне приміщення дістає свою температуру незалежно від сусідніх, а не одну усереднену на весь будинок. Далі вступає гідравліка: щойно хоч одна зона просить тепло, блок вмикає циркуляційний насос і паралельно посилає запит котлу через безпотенційний контакт.

Коли всі кімнати набрали задане й запити зникли, блок знімає живлення з приводів, вимикає насос із запрограмованою затримкою та прибирає запит на котел. Ось за що відповідає керування насосом і зонами щохвилини роботи системи:

• приймає запити на тепло від усіх під'єднаних кімнатних термостатів
• відкриває відповідні сервоприводи на потрібних виходах колектора
• запускає циркуляційний насос, коли активна хоча б одна зона
• передає котлу сигнал додати тепла через безпотенційний вихід
• тримає затримку вимкнення насоса, щоб теплоносій встиг вирівнятися
• утримує безпечний стан контурів, якщо зв'язок із термостатом зникає

Остання позиція часто лишається поза увагою, а даремно. Якщо радіозв'язок із термостатом обірвався чи сів елемент живлення, розумний блок не кидає кімнату напризволяще, а переводить контур у наперед заданий стан, щоб приміщення не вистигло й не перегрілося.

Дротовий, радіоканальний чи комбінований зв'язок

Виконань у блоків два, і вибір залежить від того, на якому етапі ремонту ви перебуваєте. Дротовий модуль з'єднується з термостатами кабелем, тож його зручно закладати ще коли стіни відкриті й штроби ведуться разом з електрикою. Такий зв'язок не боїться завад, не залежить від батарейок у термостатах і роками працює без нагадувань про себе. Це надійний варіант для новобудови, де проводку планують заздалегідь і закладають запас жил під кожну кімнату.

Радіоканальний блок спілкується з термостатами бездротово, найчастіше по протоколу ZigBee. Його перевага в тому, що не треба штробити стіни під кабель до кожної кімнати: термостат вішається на стіну, прив'язується до головного блока, і зв'язок готовий. Це рятує в завершеному інтер'єрі, коли ремонт уже позаду, а зональне керування хочеться додати без пилу й руйнувань. Багато сучасних модулі керування поєднують обидва підходи, приймаючи водночас і дротові, і радіоканальні термостати, тому вузол збирають гнучко: у нове крило пустити кабель, а в стару частину повісити бездротові датчики.

Скільки зон веде модуль під ваш будинок

Кількість зон підбирають під розмір і планування житла. Один вихід зазвичай відповідає одному приміщенню чи одній петлі підлоги, тож рахунок ведуть за кімнатами, а не за квадратними метрами наосліп. Для типової оселі вистачає блока на чотири-вісім зон, і саме такі моделі найпоширеніші. Якщо контурів на колекторі більше, ніж каналів у блоці, систему нарощують окремим модулем розширення, який під'єднується до основного й додає виходи, а керуюча логіка лишається в головному блоці. Таблиця нижче допомагає прикинути, який блок шукати під ваш формат житла.

Обираючи каналність, беріть невеликий запас. Вільний вихід під майбутню кімнату обходиться дешевше, ніж докуплений другий блок і зведення двох схем в одну вже після монтажу.

Живлення 230В, 24В і захист насоса

Блоки живляться або від мережі 230В, або від низьковольтної лінії 24В, і це впливає на добір приводів. Сервоприводи мають відповідати напрузі блока: до модуля на 24В ставлять приводи на 24В, до мережевого варіанту, відповідно, на 230В. Низьковольтне виконання вважають безпечнішим у вологих зонах і зручнішим для інтеграції в розумний будинок, а мережеве часто простіше під'єднати там, де 230В уже підведено до шафи. Плутанина з напругою тут дорого коштує, бо привід на чужу напругу або не спрацює, або згорить.

Окремої уваги вартий захист насоса й котла. Добрий блок не вимикає циркуляцію миттєво, а витримує затримку після закриття останньої зони, щоб теплоносій рівномірно розійшовся й помпа не працювала на закриту гребінку. Багато моделей мають функцію першого відкриття для нових приводів і антизаклинювання, коли влітку приводи й насос періодично короткочасно рушають, щоб не залипнути за міжсезоння. Ці дрібниці подовжують строк служби вузла й убезпечують систему від перегріву та гідроударів, тому на них варто дивитися нарівні з кількістю каналів.

Погодозалежність, застосунок і вибір під колектор

Просунуті блоки вже не обмежуються реакцією на кімнатний термостат. Частина моделей підтримує погодозалежне регулювання: за сигналом вуличного датчика вузол наперед піднімає чи знижує подачу, тож система реагує на похолодання ще до того, як воно дійде до кімнати. Поряд іде керування із застосунку. Коли блок під'єднаний до домашньої мережі, зони видно на смартфоні, а задане значення можна змінити з дивана чи здалеку, не бігаючи до кожного термостата на стіні. Для сценаріїв на кшталт зниження температури на час відсутності це помітно зручніше.

Щоб блок став на місце без сюрпризів, кілька речей звіряють ще до покупки. Головне узгодити його з наявним колектором, кількістю петель і типом термостатів, які ви плануєте вішати по кімнатах. Ось орієнтири, на які спираються при доборі:

• число виходів під сервоприводи має покривати всі петлі колектора
• напруга блока 230В чи 24В повинна збігатися з напругою приводів
• тип зв'язку з термостатами: дротовий, радіоканальний або комбінований
• наявність виходу на насос і безпотенційного контакту під запит котла
• підтримка модуля розширення, якщо зон із часом побільшає
• сумісність із термостатами того самого бренду для простого прив'язування

Коли ці пункти зійшлися, монтаж перетворюється на акуратне під'єднання за схемою, а система з першого запуску роздає кожній кімнаті свою температуру. Якщо ж контурів згодом стане більше, головний блок доповнюють модулем розширення, і переробляти схему з нуля не доведеться.

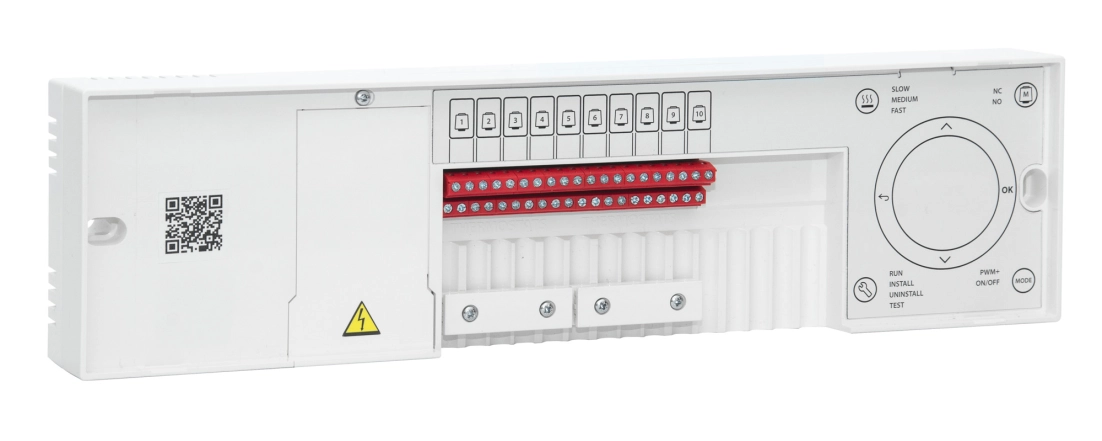

ТОП-5 модулів керування

Нижче зібрані п'ять блоків, які найчастіше беруть під теплу підлогу та зональне опалення: різні за каналністю, типом зв'язку й напругою, тож знайдеться варіант і для квартири, і для двоповерхового котеджу. Перегляньте характеристики поруч, щоб порівняти запас зон і сумісність із вашими приводами.
