Сепаратори повітря та шламу

У замкненому контурі опалення разом з водою рухаються дві невидимі перешкоди: розчинене повітря і твердий бруд. Повітря збирається в мікробульбашки, і від них радіатори лишаються холодними згори, система завоздушується, а насос із трубами починають гудіти. Бруд, окалина та продукти корозії тим часом осідають у теплообміннику котла, звужують його канали й стирають крильчатку насоса. Сепаратори повітря та шламу знімають обидва навантаження за один прохід теплоносія: верхня частина з повітровідвідником безперервно виводить газ назовні, а нижня з магнітом і збірником затримує механічні частинки та іржу, доки ті не встигли завдати шкоди.

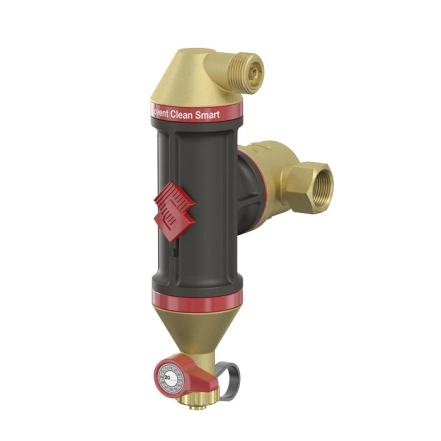

Робота двох камер побудована на різних принципах. Сепаратор повітря тримає всередині дрібну сітку або спеціальну насадку, до якої прилипають найдрібніші бульбашки; вони зростають, спливають і виходять через автоматичний клапан угорі. Шламовідділювач діє навпаки, він гасить швидкість потоку в широкій камері, і частинки, важчі за воду, осідають у відстійник унизу, де їх додатково утримує магнітний стрижень. Комбінований повітровідділювач і шламовідділювач поєднує обидві камери в одному корпусі.

Розчинене повітря і шлам як дві різні проблеми теплоносія

Розчинене повітря потрапляє в контур під час підживлення свіжою водою, а ще крізь мікронепроникність з'єднань та мембрану розширювального бака. Нагріваючись, вода віддає цей газ у вигляді мікробульбашок, і саме тому повітровідділювач ставлять там, де теплоносій найгарячіший. Газ виділяється інтенсивніше, і його легше зловити, поки він ще не зібрався у велику повітряну пробку під стелею радіатора.

Шлам народжується поволі й іншим шляхом. Це магнетит, дрібна іржа, залишки флюсу та монтажного бруду, піщані частинки й окалина зі стінок труб. Магнітно-механічний осад небезпечний передусім тим, що він абразивний і легко забиває вузькі канали. Звичайна сітка пропускає найдрібніший феромагнітний пил, тому сепаратор шламу доповнюють магнітом: він притягує продукти корозії окремо, а важчі частинки тим часом самі падають на дно відстійника. Одна камера ловить те, що спливає, друга те, що тоне.

Типи сепараторів і де їх врізають у контур

Пристрої різняться не лише конструкцією камери, а й точкою монтажу. Повітровідділювач працює на гарячій подачі, шламовідділювач стереже зворотку перед котлом, а комбінований вузол закриває обидва завдання там, де для двох окремих корпусів бракує місця. У таблиці зведено, що кожен тип забирає з теплоносія і куди його логічно поставити.

Розташування напряму впливає на віддачу вузла. Корпус монтують строго вертикально: повітровідвідник згори, збірник шламу з магнітом знизу. До пристрою і після нього доречно поставити відсічні крани, щоб обслуговувати вузол без зупинки всієї системи. Діаметр підключення підбирають під трубу, від 3/4" і 1" у котеджах до фланцевих виконань DN50 і більше в котельнях.

Магнітна вставка проти магнетиту і злив шламу без демонтажу

Головна перевага сучасного шламовідділювача це знімний магніт. Феромагнітний магнетит утворюється під час корозії сталевих труб і чавунних секцій, і сам по собі він не осідає, бо занадто дрібний та легкий для спокійного потоку. Магніт притягує ці частинки до стінки відстійника й тримає їх, поки система працює. Під час обслуговування магнітну вставку виймають, бруд відлипає й опускається в нижню камеру, а звідти його зливають через кран унизу корпусу.

Зробити це можна просто. Достатньо відкрити зливний вентиль і випустити накопичений шлам разом з невеликою порцією води, не демонтуючи пристрій і не спиняючи опалення надовго. Такий догляд продовжує ресурс усього обладнання: котел зберігає повну площу теплообміну й не перегрівається локально, насос не тягне абразив крізь підшипник, а термостатичні та балансувальні клапани не заклинюють від осаду. Повітровідвідник згори водночас позбавляє контур завоздушення, тож циркуляція вирівнюється, радіатори прогріваються по всій висоті, а гідравлічний шум відступає.

Що дає сепаратор у системі опалення

Чистий теплоносій це не абстрактна вигода, а конкретний захист вузлів, за які власник платить найбільше. Ось на що впливає правильно підібраний вузол очищення:

• котел тримає повну площу теплообміну, канали не заростають окалиною, тому пальник не перегрівається локально й не тактує даремно
• циркуляційний насос перестає тягнути абразив крізь підшипник, і крильчатка не стирається передчасно
• радіатори прогріваються рівномірно по всій висоті, бо повітряні пробки під верхніми колекторами більше не збираються
• термостатичні та балансувальні клапани не заклинюють від осаду й тримають задане налаштування
• гідравлічний шум, гудіння та булькання в трубах зникають, коли в теплоносії не лишається ні газу, ні бруду
• сервісних викликів стає менше, а строк служби котла, насоса й теплообмінника відчутно довшає

Окремі чи комбіновані: на що зважати при виборі

Вибір між окремими й комбінованими рішеннями залежить від конфігурації контуру та вільного місця в котельні. Якщо приміщення компактне і хочеться закрити обидві задачі одним вузлом, зручніший комбінований корпус. Коли ж повітря і бруд утворюються в різних точках або система велика, функції краще розвести: сепаратор повітря на гарячій подачі, шламовідділювач на зворотці. Для потужних магістралей існують форсовані та фланцеві виконання під високу витрату. Перед покупкою варто звірити кілька характеристик:

• окремий повітровідділювач, коли головна проблема це завоздушення і шум насоса, а бруду в контурі небагато
• окремий шламовідділювач з магнітом, коли в системі старі сталеві труби й багато іржі та магнетиту
• комбінований пристрій задля економії місця в котельні та повного очищення теплоносія за один прохід
• наявність знімного магніту і зливного крана, без яких обслуговування перетворюється на демонтаж вузла
• матеріал корпусу, латунь, композит або сталь, під робочий тиск і температуру конкретного контуру
• діаметр та тип приєднання, різь чи фланець, від 3/4" до 2" і DN50 під наявний трубопровід і робочу витрату

Правильно підібраний за діаметром і місцем монтажу вузол окупається чистим теплоносієм: менше сервісу, стабільна тепловіддача й довший строк служби всього обладнання котельні.

ТОП-5 сепараторів повітря та шламу

Нижче зібрані виразні моделі під побутові й промислові контури: повітровідділювачі, шламовідділювачі з магнітом та комбіновані виконання. Приєднання від 3/4", 1", 1 1/4" і 1 1/2" до 2", фланцеві версії DN50 та більші, корпуси з латуні, композиту та сталі, зі знімним магнітом і зливним краном. Порівняйте діаметр, тип камери й наявність магніту та оберіть вузол під свою систему.

Купити сепаратор повітря та шламу в магазині BOM

В асортименті магазину BOM зібрані повітровідділювачі, шламовідділювачі з магнітом та комбіновані сепаратори під побутові й промислові контури: різьбові моделі на 3/4", 1", 1 1/4", 1 1/2" і 2", фланцеві виконання DN50 та більші, а також форсовані версії для магістралей з високою витратою. Ціни охоплюють діапазон від 476 грн до 57197 грн, тож рішення знайдеться і для квартирного котла, і для котельні багатоквартирного будинку.

Щоб купити сепаратор повітря та шламу без помилки, орієнтуйтеся на діаметр труби, робочі тиск і температуру, наявність магніту та зливного крана, а також на те, окремий вам потрібен вузол чи комбінований. Консультанти допоможуть зіставити характеристики з вашою системою, підкажуть точку монтажу на подачі чи зворотці й оформлять доставку по всій Україні. Замовляйте сепаратори повітря та шламу в магазині BOM, щоб теплоносій лишався чистим, а котел, насос і теплообмінник працювали тихо й надійно.
