RTL-Boxes

RTL-бокс це компактний монтажний вузол, який дозволяє під'єднати одну петлю теплої підлоги напряму до радіаторної системи, без колектора й окремого циркуляційного насоса. Абревіатура RTL розшифровується як Return Temperature Limiter, тобто обмежувач температури зворотки. Уся логіка пристрою тримається на одному термостатичному клапані з термоголовкою: він стежить за температурою теплоносія на виході з петлі й перекриває потік, щойно підлога прогрілася до заданого рівня. Через це підлога залишається теплою, а не гарячою, і не потрібна складна обв'язка. Сторінка пояснює, як влаштований такий вузол, для яких зон він підходить і на що варто зважати перед замовленням.

Що таке RTL-бокс і як працює клапан на зворотці

Радіаторний контур подає гарячий теплоносій, орієнтовно 60-70 °C. Ця вода заходить у трубу підлоги й поступово охолоджується, поки проходить усю петлю та віддає тепло стяжці. На виході петлі стоїть RTL-клапан із термоголовкою, налаштованою, скажімо, на 40 °C. Поки зворотка холодніша за уставку, клапан відкритий, і теплоносій циркулює вільно. Коли підлога прогрілася й температура зворотки піднялася до заданого значення, термоелемент розширюється та перекриває потік. Циркуляція зупиняється, вода лишається в трубі й доохолоджується, віддаючи залишок тепла стяжці. Щойно теплоносій знову остигне нижче уставки, клапан відкривається і впускає свіжу гарячу порцію.

Цей цикл повторюється безперервно й утримує підлогу в комфортному діапазоні. Саме тому обмежувач температури зворотки не потребує ані насоса, ані змішування холодної зворотки з гарячою подачею. Рушійною силою циркуляції залишається той самий тиск, що жене воду по радіаторах. Обмеження температури досягається простим перекриванням потоку в потрібний момент, тож ламатися тут фактично нема чому.

Історично назва унібокс закріпилася від однієї з перших серій таких виробів. Сьогодні унібокс RTL, мультибокс і бокс для теплої підлоги RTL позначають фактично один клас пристроїв. Усередині зібрано клапан, термоголовку з температурною шкалою, часто ручний повітровідвідник, а іноді й балансувальний елемент. Уся ця начинка вміщена в прямокутний корпус під стінну коробку, а назовні виходить лише поворотна головка з кришкою.

Параметри RTL-боксу та що вони означають

Щоб швидко зорієнтуватися в характеристиках, корисно зіставити ключові параметри вузла з їхнім практичним значенням.

Комбінація цих характеристик і робить вузол самодостатнім: він одночасно регулює температуру, ховає всю арматуру в стіні й під'єднується так само просто, як опалювальний прилад на тій самій вітці.

Для яких зон RTL-бокс справді доречний

Пристрій розрахований на одну коротку петлю, тож його сфера окреслена невеликими приміщеннями. Це саме ті кімнати, де тепла підлога потрібна для комфорту під ногами, а не як основне джерело тепла в домі.

• ванна кімната, де приємно ставати на теплий кахель після душу
• кухня з плиткою на підлозі, яка інакше залишається прохолодною
• передпокій і коридор, куди заносять вологе взуття з вулиці
• невелика лоджія чи утеплений балкон, приєднаний до опалення
• окрема гардеробна або санвузол поруч зі спальнею

Якщо ж теплою підлогою треба вкрити велику площу або одразу кілька просторих кімнат, доречніше дивитися в бік колекторної збірки з насосом. Для однієї-двох маленьких зон вузол закриває задачу повністю й обходиться помітно дешевше. Головна його перевага в тому, що живлення бере від уже наявної системи: достатньо зробити відгалуження від найближчої радіаторної магістралі, завести подачу в трубу підлоги, а зворотку петлі повернути через клапан назад у контур. З погляду гідравліки петля стає ніби ще одним споживачем на тій самій вітці, тільки з власним обмежувачем.

На що зважати перед вибором

Перед замовленням варто прикинути кілька речей, бо саме вони визначають, чи впорається вузол із конкретною зоною й наскільки рівно грітиме підлога.

• площа зони: тримайтеся орієнтира до 15-20 м² на один бокс, бо на більшу площу однієї петлі забракне
• довжина петлі: звіряйте фактичний метраж труби з паспортом моделі, зазвичай стеля десь коло 60-80 метрів
• налаштування головки: базову позначку виставляють у діапазоні приблизно 40-50 °C, і цього достатньо для плитки, ламінату чи паркету
• температура подачі: чим гарячіший радіаторний контур, тим важливіше обмеження зворотки, адже котел може гнати воду під 70 °C
• виконання термоголовки: визначте заздалегідь, чи потрібне реагування лише на теплоносій, чи ще й на повітря в кімнаті
• місце лицьової панелі: її ставлять на зручній для руки висоті, подалі від сторонніх джерел тепла та протягів, щоб головка коректно зчитувала режим

Окремо варто продумати спосіб укладання труби. Петлю закладають у стяжку заздалегідь, найчастіше равликом для рівномірного прогріву, а кінці виводять саме до місця майбутнього вузла. Якщо планується інтеграція в автоматику, беруть виконання під сервопривід, щоб пізніше завести бокс у кімнатний термостат чи систему розумного дому.

Монтаж у стіну та виконання термоголовки

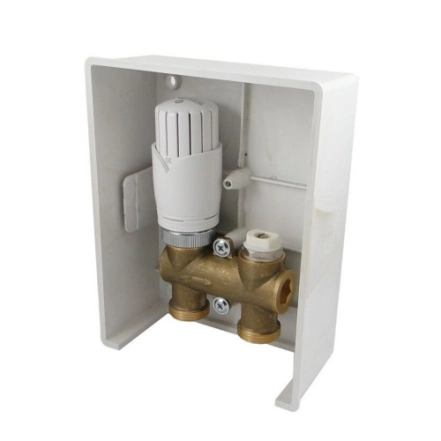

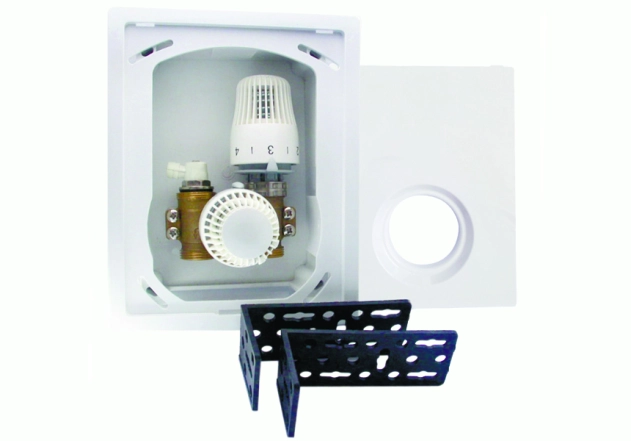

Корпус розрахований на приховану установку. Його заводять у попередньо підготовлену нішу або монтажну коробку в стіні ще на етапі чорнових робіт, підводять труби подачі та зворотки знизу, а потім зашивають стіну під фінішне оздоблення. Назовні виходить лише лицьова частина з термоголовкою й декоративною рамкою, яку легко підібрати під колір стіни. Виглядає це акуратно, майже як звичайний терморегулятор радіатора, і не займає підлогового простору.

Виконання відрізняються тим, на що саме реагує головка. Найпоширеніший варіант тримає задану температуру зворотки, тож підлога просто не перегрівається, і жодного налаштування, крім вибору позначки на шкалі, він не потребує. Є виконання з термоголовкою по повітрю: додатковий елемент стежить за кімнатою й вимикає петлю, щойно повітря прогрілося до потрібного значення. Комбінований варіант поєднує два клапани, де один обмежує зворотку, а другий орієнтується на повітря. Окремо стоїть виконання під сервопривід для заведення в зовнішню автоматику.

Обмеження зворотки на рівні приблизно 40-50 °C вибране не випадково. Такий діапазон утримує поверхню підлоги в комфортних для стопи межах і водночас захищає покриття, адже надто гаряча стяжка шкодить клею, плитці й особливо ламінату чи паркету. Клапан не дає температурі вийти за налаштовану межу навіть тоді, коли котел жене в радіаторний контур воду під 70 °C, бо вчасно перекриває петлю. Заодно економиться тепло: вода віддає в стяжку максимум енергії, перш ніж піти на новий цикл.

ТОП-5 RTL-боксів

Нижче зібрані RTL-бокси, які найчастіше обирають покупці магазину для невеликих зон обігріву. У добірці є базові виконання з обмеженням зворотки для однієї короткої петлі, варіанти з термоголовкою по повітрю та моделі під сервопривід. Порівняйте діапазон регулювання, приєднувальні розміри й рекомендовану довжину контуру, щоб підібрати відповідний вузол під свою ванну, кухню чи передпокій.

Купити RTL-бокс в магазині BOM

У каталозі зібрані вузли під різні задачі: базові виконання з обмеженням температури зворотки для однієї петлі, варіанти з термоголовкою по повітрю та моделі під сервопривід для підключення автоматики. Для кожної позиції вказані діапазон регулювання, приєднувальні розміри й рекомендована довжина контуру, тож підібрати обмежувач під конкретну зону нескладно. Якщо сумніваєтеся, яке виконання підійде саме вашому приміщенню, консультанти зорієнтують по площі та довжині петлі й допоможуть оформити замовлення з доставкою по Україні. Обирайте RTL-бокс, що перетворить прохолодну плитку на приємно теплу поверхню без зайвої обв'язки й насоса.
