Краны с электроприводом

Управлять потоком воды можно не только рукой: кран с электроприводом поворачивает шар по электрическому сигналу, поэтому перекрыть или открыть магистраль удаётся с пульта, со смартфона или автоматически, как только сработает датчик. Внутри сидит обычный шаровой кран, а сверху закреплён компактный мотор-редуктор, который доводит шар до нужного положения на 90 градусов. Из-за этой связки устройство стало основой систем защиты от протечек, автоматического полива и диспетчеризации инженерных сетей.

На команду привод откликается за доли секунды, а полный поворот отрабатывает за несколько секунд. Крутить тут ничего не надо: сигнал приходит проводом или по радиоканалу, и мотор сам выставляет шар куда следует. В каталоге BOM собраны шаровые краны на резьбу от 1/2 до 2 дюймов, с питанием от 5 до 220 В и рабочей температурой до 150 °C.

Чем шаровой кран отличается от соленоидного клапана

Соленоидный клапан держит тарелку открытой или закрытой лишь пока на катушку идёт ток. Пропало питание, и пружина мигом бросает его в исходное положение. Тут логика иная. Мотор доводит шар до конечной точки и останавливается, а шар остаётся там, где стал, и тока больше не просит. Отсюда меньший нагрев, экономия электричества и возможность держать кран открытым неделями без риска спалить обмотку.

Второе отличие в проходном сечении. Сквозное отверстие в шаре почти не сужает трубу, поэтому гидравлическое сопротивление минимально, а мелкая грязь не так легко цепляется за стенки. Именно поэтому полнопроходной шаровой кран с электроприводом ставят на магистральный ввод воды, где нужно полное открытие и плотное перекрытие, а тонкие соленоиды оставляют дозированию и быстрым импульсным задачам.

Как привод поворачивает шар за несколько секунд

Привод принимает управляющий сигнал и запускает мотор-редуктор, что через шестерни поворачивает шток ровно на 90 градусов. В зависимости от модели полный ход длится от 3 до 15 секунд. Более быстрые приводы берут на аварийное отсечение воды, более медленные на зонное регулирование отопления, где резкий скачок давления ни к чему. В крайних точках двигатель останавливают концевые выключатели, поэтому шар не пережимается, а уплотнение служит дольше.

Крутящий момент типового привода для бытовых диаметров около 8 Нм. Этого хватает, чтобы сдвинуть шар даже с лёгким налётом на седле. Многие модели имеют светодиодный индикатор и дополнительные контакты обратной связи: они подсказывают контроллеру, в каком положении шар на самом деле, а не только какую команду ему отдали.

Что означают ключевые параметры на деле

Прежде чем выбирать привод, стоит сопоставить четыре вещи: от чего он питается, как быстро поворачивает шар, на какую трубу встанет и в какое положение возвращается без сигнала. Ниже сведено, что каждый параметр даёт на практике.

Где ставят кран с электроприводом

Одно устройство закрывает несколько бытовых и инженерных задач, и от сценария зависит, какой привод и тип сервопривода брать.

• Защита от протечек: кран стоит на вводе холодной и горячей воды, а датчики на полу за секунды дают команду перекрыть стояк, пока лужа ещё не набежала.
• Автоматический полив: вода идёт на грядки или газон по таймеру или сигналу погодного контроллера, поэтому участок напоён без участия человека.
• Диспетчеризация и умный дом: узел встраивается в щит автоматики, отчитывается о своём положении и работает в паре с насосом, котлом или вентиляцией.
• Дистанционное перекрытие магистралей большего диаметра: на домовом вводе или в котельной привод закрывает толстую трубу, которую рукой докручивать долго и неудобно.

Нормальное состояние, ручное дублирование и на что обращать внимание

Тип сервопривода описывает, в какое положение кран становится без сигнала. Нормально закрытый (NC) по умолчанию перекрыт и открывается лишь по команде, поэтому его ставят там, где вода в обычных условиях не нужна. Нормально открытый (NO) наоборот пропускает поток, пока не поступит команда на закрытие. Одни NC-краны закрываются пружиной или запасом заряда при полном исчезновении питания, другие фиксируют последнее положение, поэтому для критической защиты от протечек выбирают привод с гарантированным закрытием.

Ещё один предохранитель, который легко упустить, это ручное дублирование. Качественный кран с электроприводом имеет рычаг или муфту расцепления: привод отсоединяют от шара и поворачивают его рукой, если свет пропал, а автоматика и резервное питание не сработали. Это выручает, когда надо подать воду в дом без электричества, и наоборот, когда стояк нужно перекрыть во время ремонта, не дожидаясь напряжения. После восстановления питания муфту возвращают в рабочее положение, и привод снова управляет краном дистанционно.

• Тип сервопривода: для защиты от протечек берут нормально закрытый привод с гарантированным закрытием, для отопления или полива чаще подходит нормально открытый.
• Ручное дублирование: рычаг или муфта расцепления позволяют открыть или закрыть кран рукой, когда пропали и свет, и резервное питание.
• Чистота среды: перед краном желательно поставить механический фильтр, потому что песок и окалина изнашивают уплотнение шара и мешают приводу дожать его до седла.
• Резьба и температура: диаметр сверяют с трубой, а максимальную рабочую температуру, что в каталоге достигает от 80 до 150 °C, с тем, холодная это вода, горячая или контур отопления.

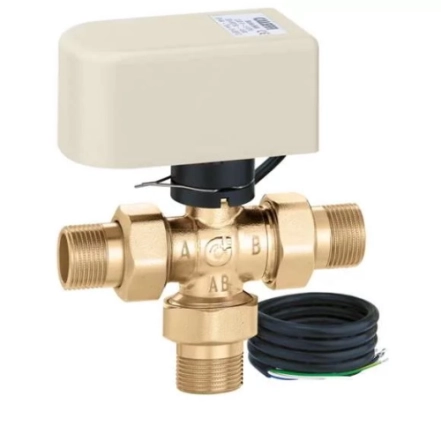

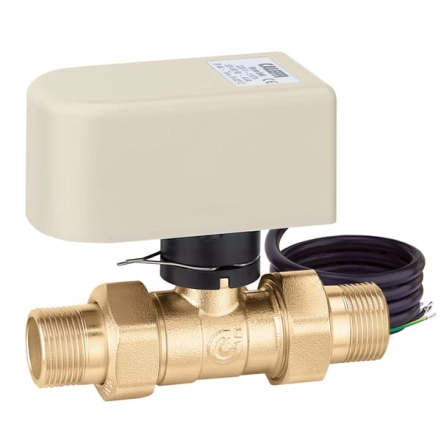

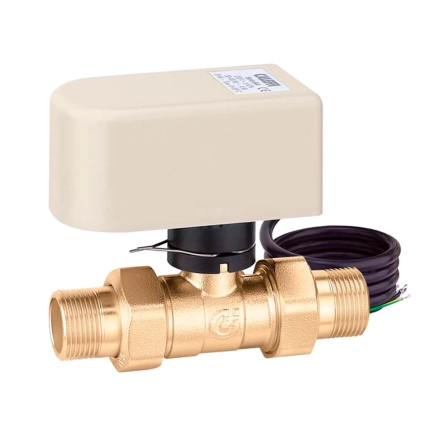

ТОП-5 кранов с электроприводом

Чтобы не листать десятки карточек вручную, мы собрали модели, которые чаще всего берут под защиту от протечек, полив и диспетчеризацию. В подборке рядом стоят краны с электроприводом на разное напряжение, диаметр резьбы и тип сервопривода, поэтому сопоставить цену и характеристики можно сразу.

Купить кран с электроприводом в магазине BOM

В каталоге BOM представлены краны с электроприводом на все распространённые диаметры, с нормально закрытыми и нормально открытыми сервоприводами, под напряжение от 5 до 220 В. Тут можно подобрать узел для защиты от протечек в квартире, кран для автоматического полива сада или отсечной привод для диспетчеризации котельной, а рядом сразу заказать фильтр и фитинги. Товар есть в наличии, доступны оплата частями и доставка по Украине, а консультанты помогут сверить напряжение, размер резьбы и тип привода с вашей автоматикой. Оформляйте заказ онлайн или по телефону, чтобы купить краны с электроприводом по актуальной цене.
