Термостатические смесительные клапаны

Термостатический смесительный клапан подмешивает холодную воду к горячей и удерживает на выходе ровно ту температуру, которую вы задали ручкой, даже когда давление в стояке гуляет, а котёл то поднимает, то опускает подачу. Внутри корпуса работает термочувствительный элемент: при нагреве его наполнитель расширяется, сдвигает шток и прикрывает канал горячей воды, одновременно открывая холодную. Температура упала, элемент сжался, пропорция изменилась назад. Через этот замкнутый цикл термостатический смесительный клапан реагирует на каждую десятую долю градуса и держит результат стабильным там, где обычная регулирующая арматура давно бы отдала скачок температуры прямо в кран.

Как термочувствительный элемент управляет температурой на выходе

Сердце устройства это капсула с наполнителем, что меняет объём в зависимости от температуры смеси, которая его омывает. Наполнитель сидит на штоке вместе с золотником. Горячий и холодный входы стоят с противоположных сторон корпуса, а выход посередине, поэтому смесь проходит мимо чувствительного элемента и сама корректирует его положение. Электричество или внешний сигнал тут не нужны. Ручка сверху задаёт уставку, ограничивает ход штока и фактически определяет, при какой температуре золотник займёт равновесное положение.

Главное преимущество такой механики в скорости и автономности. Кто-то открыл соседний кран, давление холодной просело, и элемент сразу прикрывает горячий канал сильнее, чтобы выровнять перекос. Котёл резко поднял подачу, золотник подмешивает больше холодной. Так подмешивание гасит всплески кипятка и провалы в сторону холода, которые без клапана ощущаются под душем неприятными волнами. В качественных моделях отклонение от уставки лежит в пределах нескольких градусов, а гистерезис мал, поэтому стабильная температура на выходе держится даже при неравномерном разборе.

Где применяют термостатические клапаны

Один принцип закрывает несколько разных инженерных задач, и под каждую подбирают свой диапазон и пропускную способность. Вот типовые направления, где такой узел становится обязательным:

• Горячее водоснабжение квартиры и частного дома: бойлер свободно греется до 65-70 °C ради уничтожения легионеллы, а к точкам разбора идёт уже безопасная вода, и именно тут работает антиожоговая защита.
• Контуры водяного тёплого пола, куда горячую подачу котла надо срезать до уровня, который спокойно выдерживают стяжка и финишное покрытие.

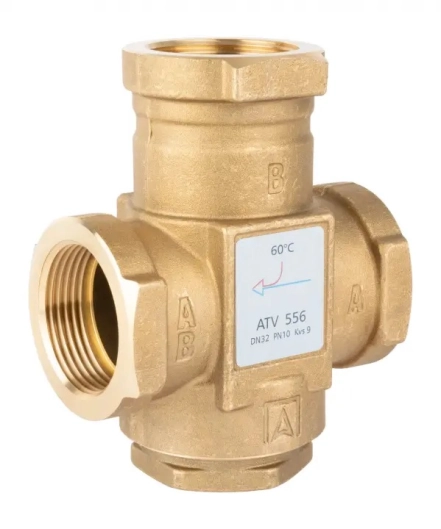

• Обвязка твердотопливного котла, где клапан держит обратку тёплой и не пускает холодную воду в теплообменник, потому что иначе на его стенках оседает конденсат с кислотой.
• Солнечные коллекторы и комбинированные схемы, когда один нагрев приходится разводить сразу на ГВС и на отопление.

Три задачи и рабочие диапазоны

Путать эти сценарии нельзя: клапан с уставкой 35-60 градусов не годится для защиты котла, а элемент на 55 градусов бессмысленно ставить на антиожог душа. Поэтому в карточке каждого товара указано и диапазон, и назначение, и именно на это стоит смотреть первым. Ниже сведено, какой диапазон и Kvs соответствуют каждой задаче.

Для горячего водоснабжения комфортной для душа считают температуру 38-42 градуса, а европейские нормы ориентируют не превышать 60 градусов на выходе. Тёплый пол работает мягче, в пределах 20-45 градусов. Защита котла, наоборот, держит обратку выше 55-60 градусов, чтобы конденсат не разъедал металл и колосники. Рабочее давление большинства моделей достигает 10 бар, а предельная температура теплоносителя доходит до 95-100 градусов, поэтому арматуру можно ставить даже в нагруженных системах.

Что такое Kvs и зачем он нужен

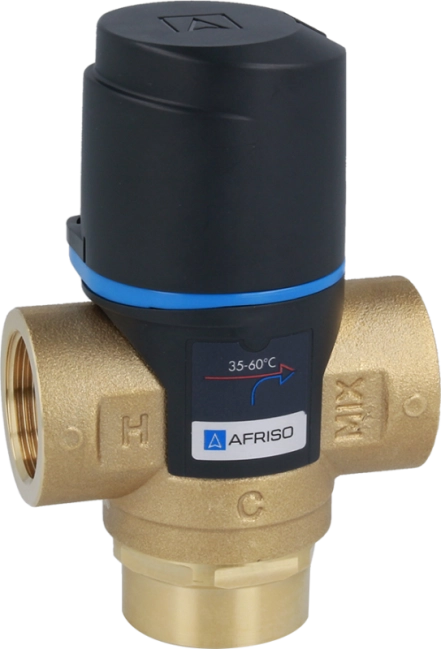

Kvs это коэффициент пропускной способности: сколько кубометров воды за час пройдёт сквозь полностью открытый клапан при перепаде давления в один бар. Значение на вид скромное, но именно оно решает, справится ли арматура с вашим объёмом. Клапана с Kvs 1,6 хватит для одной ванной комнаты или небольшой петли тёплого пола с расходом до 1,5 кубометра в час. Kvs 2,5-3,2 закрывает частный дом с несколькими точками разбора и средним контуром. Kvs 4,2 обслуживает разветвлённый тёплый пол или группу радиаторов. А защита мощного твердотопливного котла требует Kvs 9 и выше, потому что через клапан идёт весь поток от насоса.

Заниженный Kvs даёт падение давления и шум, завышенный портит точность регулировки на малых расходах. Поэтому пропуск подбирают не про запас, а под расчётный расход. Правильное значение Kvs в паре с достаточным диаметром и даёт тот результат, ради которого покупают узел: стабильную температуру на выходе, когда другие потребители включаются и выключаются.

Что проверить перед покупкой клапана

Прежде чем брать конкретную модель, пройдитесь по нескольким параметрам, потому что ошибка в одном из них сводит на нет работу всей схемы:

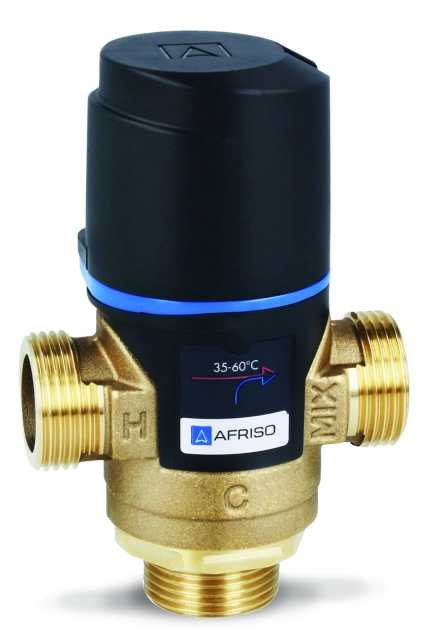

• Диапазон регулировки. В каталоге есть модели 20-43, 25-50, 25-55, 35-60 и 40-70 градусов, а отдельная группа термических клапанов имеет фиксированную точку около 55 градусов для защиты обратки. Более широкий диапазон не всегда лучше: у краёв уставки точность немного падает, поэтому берите под свою задачу.
• Пропускная способность Kvs. Сверяйте её с расчётным расходом контура, а не с диаметром соседней трубы.
• Присоединение. Условный проход бывает DN15, DN20 и DN25, а резьба от 1/2 и 3/4 дюйма для бытовых контуров до 1, 1 1/4, 1 1/2 и 2 дюймов для котельных и коллекторных узлов. Если резьба не совпадает, подбирают переходники.
• Маркировка и направление потока. Входы горячей, холодной и выход смеси промаркированы на корпусе, и перепутать их означает сломать весь принцип смешивания. Полезны также обратные клапаны на входах и фильтр грубой очистки перед узлом, потому что песчинки и окалина способны заклинить золотник.

Корпус преимущественно делают из латуни с антикоррозийным покрытием, шток и пружины из нержавеющей стали, а уплотнения из термостойких эластомеров, что выдерживают горячую воду годами. В продаже есть AFRISO и Honeywell из Германии, Caleffi и Icma из Италии, шведский Laddomat для котловых групп и украинский TERVIX, а цены стартуют примерно от 3600 гривен за компактные бытовые модели и растут до десятков тысяч за большие узлы с широким Kvs.

ТОП-5 термостатических смесительных клапанов

Чтобы не листать весь каталог, взгляните на подборку моделей, которые чаще всего берут под антиожог ГВС, тёплый пол и защиту котла. Тут сведены диапазон, Kvs, присоединение и цена, поэтому сравнить варианты можно сразу.

Купить термостатический смесительный клапан в магазине BOM

В каталоге BOM собраны термостатические смесительные клапаны под все ключевые задачи: антиожоговая защита ГВС, ограничение температуры тёплого пола, обвязка котла и солнечных коллекторов. Фильтры отсеют модели по диапазону температуры, диаметру DN, резьбовому присоединению, значению Kvs и назначению, поэтому нужный узел подбирается за несколько кликов. Каждая позиция идёт с полными характеристиками, доступны оплата частями и рассрочка, товар в наличии с доставкой по Украине. Если сомневаетесь между диапазоном или размером, консультанты подскажут, какой клапан подходит именно к вашей схеме, чтобы вода на выходе держала заданную температуру ровно и безопасно.
