Манометри

Манометр вимірює надлишковий тиск робочого середовища відносно атмосферного і виводить його стрілкою на кругову шкалу з поділками в барах. У системах опалення й водопостачання прилад тримає робочий тиск під наглядом, і будь-який зсув стрілки вниз чи вгору стає першим сигналом, що десь тече, завоздушено або зростає напір. У закритому опаленні норма лежить у межах 1-2 бар, після заповнення холодної системи стрілка піднімається приблизно до 3 бар. Без цього приладу котел лишається закритою коробкою, стан якої доводиться вгадувати. У каталозі зібрані манометри під різні діаметри, діапазони й типи монтажу, з ціною від 132 до 1442 грн, тож підібрати прилад під конкретну врізку неважко.

Що показує стрілка і чому за нею стежать

Прилад міряє тиск робочого середовища й виводить його на шкалу в барах, без живлення та без екрана. Для побутового опалення цього вистачає: ви бачите, що вода в контурі стоїть, скажімо, на 1,5 бар, і розумієте, що котел заповнений правильно. Сповзла стрілка нижче одиниці, у системі впав тиск і не завадить підживлення. Полізла до трьох і вище на гарячій воді, спрацював перегрів або забився запобіжний клапан. Манометр на вводі води в будинок працює за тим самим принципом, лише діапазон там ширший, бо магістраль чи насосна станція дають більше бар, ніж закрите опалення. Стрілочний прилад зчитується миттєво, його показ видно навіть краєм ока під час обслуговування котельні.

Основні параметри та що вони означають

Прилад описують кількома величинами, і кожна відповідає за свій бік справи. Діапазон шкали задає, який тиск манометр здатен показати, тип штуцера вирішує, як він стане на трубу, діаметр корпусу впливає на зручність зчитування, а заповнення корпусу визначає, чи витримає стрілка вібрацію. Нижче зведено, що стоїть за кожним параметром.

Радіальний чи аксіальний і який діапазон брати

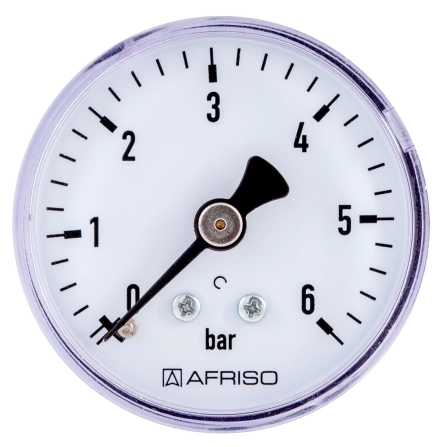

Тип монтажу вирішують ще до покупки. У радіального штуцер виходить знизу, тому такий манометр зручно вкручувати в горизонтальну трубу чи колектор, коли циферблат дивиться на вас, а різьба йде вниз до магістралі. Аксіальний має штуцер ззаду, за площиною циферблата, його ставлять у приладову панель котла чи на щит, де труба підходить із тилу. Помилка з типом призводить до того, що прилад стирчить під незручним кутом або взагалі не влазить у корпус котла.

Діапазон обирають так, щоб робоча точка потрапляла в середню третину шкали, приблизно на 60-75 відсотків від верхньої межі. Тоді стрілка стоїть посередині циферблата, дрібні коливання добре помітні, а на краях лишається запас на випадок стрибка. Для закритого опалення з робочими 1-2 бар оптимальний прилад на 0-4 бар. Для потужнішого насоса чи довгих магістралей беруть 0-6 бар. Холодне водопостачання з тиском 3-5 бар просить шкалу 0-10 бар, а вводи з підвищеним напором тримають на 0-16 бар. Прилад із завеликою шкалою під слабку систему майже некорисний: стрілка ледь відходить від нуля, і відрізнити 1,2 від 1,6 бар на око не вийде.

Як обрати манометр під свою врізку

Перед замовленням варто пройтися кількома пунктами, щоб прилад став на місце й читався без зусиль. Манометр для опалення підбирають під конкретний вузол, а не навпаки.

• визначте тип монтажу за розташуванням труби: знизу підходить радіальний, ззаду аксіальний
• беріть діапазон так, щоб робоча точка лягла в середину шкали, для опалення це зазвичай 0-4 бар
• підберіть діаметр корпусу під відстань зчитування, 50 мм у тісний вузол, 63 мм під більшість котлів, 80 мм на щит
• звірте приєднувальну різьбу з тим, що вже стоїть на трубі чи в котлі
• вирішіть, чи потрібне гліцеринове заповнення, дивлячись на вібрацію поряд із насосом
• за потреби зняти прилад передбачте триходовий кран під нього

Клас точності для побуту достатньо 1,5-2,5: похибка в межах кількох сотих бара на роботу опалення не впливає. Гнатися за класом 0,6 чи 1,0 для домашнього контуру немає сенсу, це прилади для лабораторій та точних промислових вимірювань, де кожна поділка коштує грошей.

Сухий чи гліцериновий, різьба й місце врізки

Гліцериновий корпус заповнений в'язкою рідиною, і вона гасить різкі рухи стрілки. Там, де середовище пульсує, поряд працює насос або трапляються гідроудари, звичайний прилад дрижить стрілкою так, що зчитати значення важко, а механізм швидше зношується. Гліцерин демпфує коливання: стрілка стоїть спокійно навіть при вібрації, а олива всередині захищає трибку від ударного навантаження й продовжує ресурс. Такий манометр доречний на насосних станціях, біля циркуляційних насосів і на вводах, де тиск скаче. Для тихого закритого опалення, де вода стоїть рівно, вистачає сухого приладу.

На що ще зважають перед покупкою:

• діапазон шкали: робоча точка має лягти в середню третину, із запасом на краях
• монтаж: радіальний під трубу знизу, аксіальний під панель ззаду, тип фіксують заздалегідь
• гліцерин: потрібен там, де стрілка тремтить від вібрації, для тихого контуру зайвий
• різьба: 1/4 дюйма на приладах 50 і 63 мм, 3/8 як проміжний варіант, 1/2 на корпусах 80 мм і врізках у магістраль
• триходовий кран: дає зняти прилад для перевірки чи заміни без зупинки системи й скинути тиск на еталонний вимір
• місце врізки: там, де прилад видно з робочої зони й куди не летять бризки під час обслуговування

Через триходовий кран підключають контрольний прилад, щоб звірити показ основного манометра, і скидають тиск перед роботами. Дрібниця, а рятує від злитої води й розкрученої різьби посеред опалювального сезону.

ТОП-5 манометрів

Нижче зібрані виразні моделі під опалення й водопостачання: радіальні та аксіальні, сухі й гліцеринові, у діаметрах 50, 63 і 80 мм, зі шкалами 0-4, 0-6, 0-10 та 0-16 бар і різьбою 1/4, 3/8 чи 1/2 дюйма. Є прості прилади під котел і демпфовані варіанти під насосну станцію. Порівняйте діапазон, тип штуцера й заповнення корпусу та оберіть під свою врізку.

Купити манометр в магазині BOM

У магазині BOM зібрані манометри під опалення й водопостачання: радіальні та аксіальні, сухі й гліцеринові, діаметром 50, 63, 80 і 100 мм, зі шкалами 0-4, 0-6, 0-10 та 0-16 бар і різьбою 1/4, 3/8 чи 1/2 дюйма. Ціни стартують від 132 грн, а весь асортимент розкладено фільтрами за типом монтажу, діаметром і максимальним тиском, тож дібрати потрібну модель можна за кілька кліків. Якщо сумніваєтесь, який діапазон чи тип штуцера підійде під вашу врізку, підкажуть консультанти. Купити манометр можна з доставкою по Україні, а замовлення оформлюється від суми 500 грн.
